챕터 2: 하드웨어 설치 | 11
Z490A-SILVER

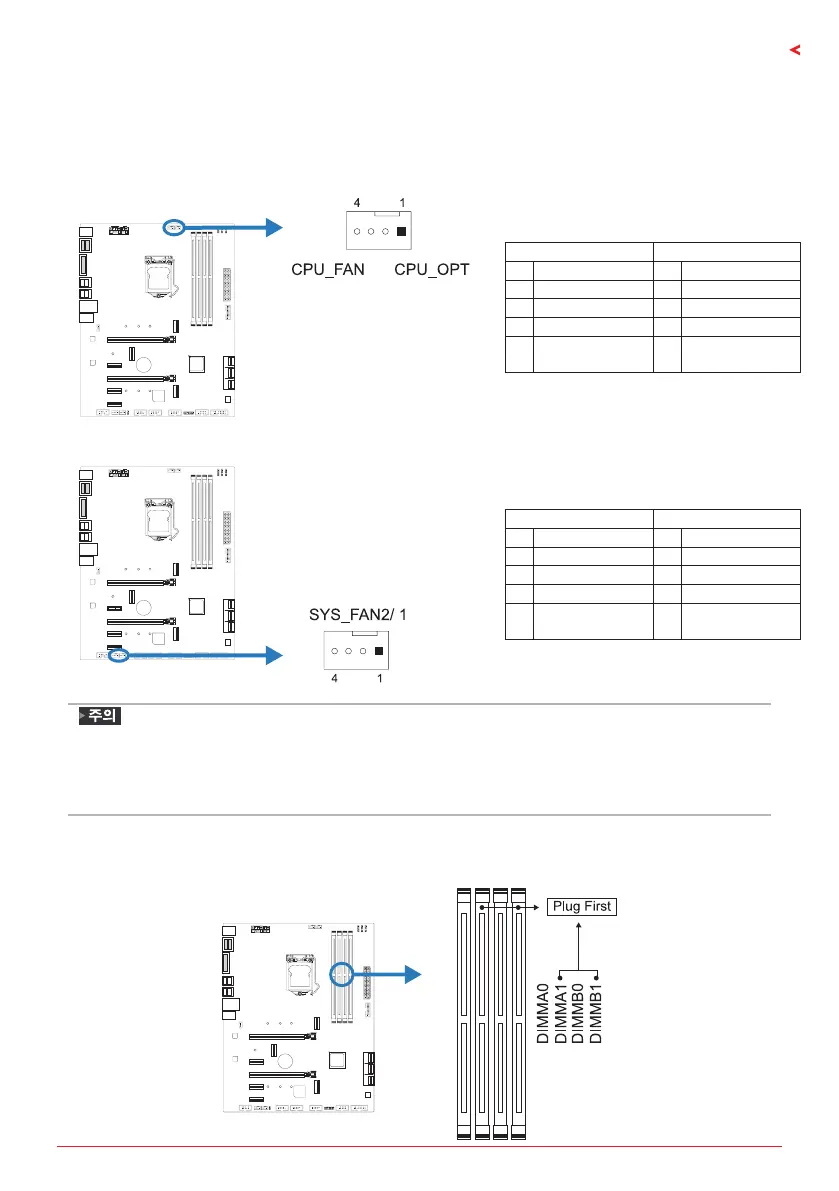

2�3 쿨링 팬 연결
쿨링 팬 헤더에 쿨링 팬을 연결하여 컴퓨터에 장착하게 됩니다. 팬 케이블과 커넥터는
팬 제조사에 따라 달라질 수 있습니다.
CPU_FAN/ CPU_OPT: CPU 팬 헤더
PWM Mode DC Mode
핀 배열 핀 배열
1 Ground 1 Ground
2 +12V 2 Voltage Control
3 Sense 3 Sense
4
Speed Control
Signal
4 NC
SYS_FAN1/ SYS_FAN2: 시스템 팬 헤더
PWM Mode DC Mode
핀 배열 핀 배열
1 Ground 1 Ground
2 +12V 2 Voltage Control
3 Sense 3 Sense
4
Speed Control
Signal
4 NC
» CPU_FAN, CPU_OPT, SYS_FAN1/2 은4-pin과3-pin 헤드 커넥터를 지원합니다. 커넥터에
전선을 연결할 때, 붉은 색 전선이 플러스(+)이고 핀#2에 반드시 연결되도록 주의하여
주십시오. 검은 색 전선은 그라운드이고 핀#1(GND)에 연결되어야 합니다.
»
CPU 팬 헤더 (CPU_OPT): 수냉식 팬 및 CPU 팬을 지원합니다.
2�4 시스템 메모리 설치
DDR4 모듈
