16 | 챕터 2: 하드웨어 설치
» 시스템을 켜기 전, ATX, ATX_12V_2X2과 ATX_12V_2X4 커넥터가 모두 잘 연결되어 있는지
확인하여 주십시오.
» 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질
수 있습니다. 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을
권장합니다.

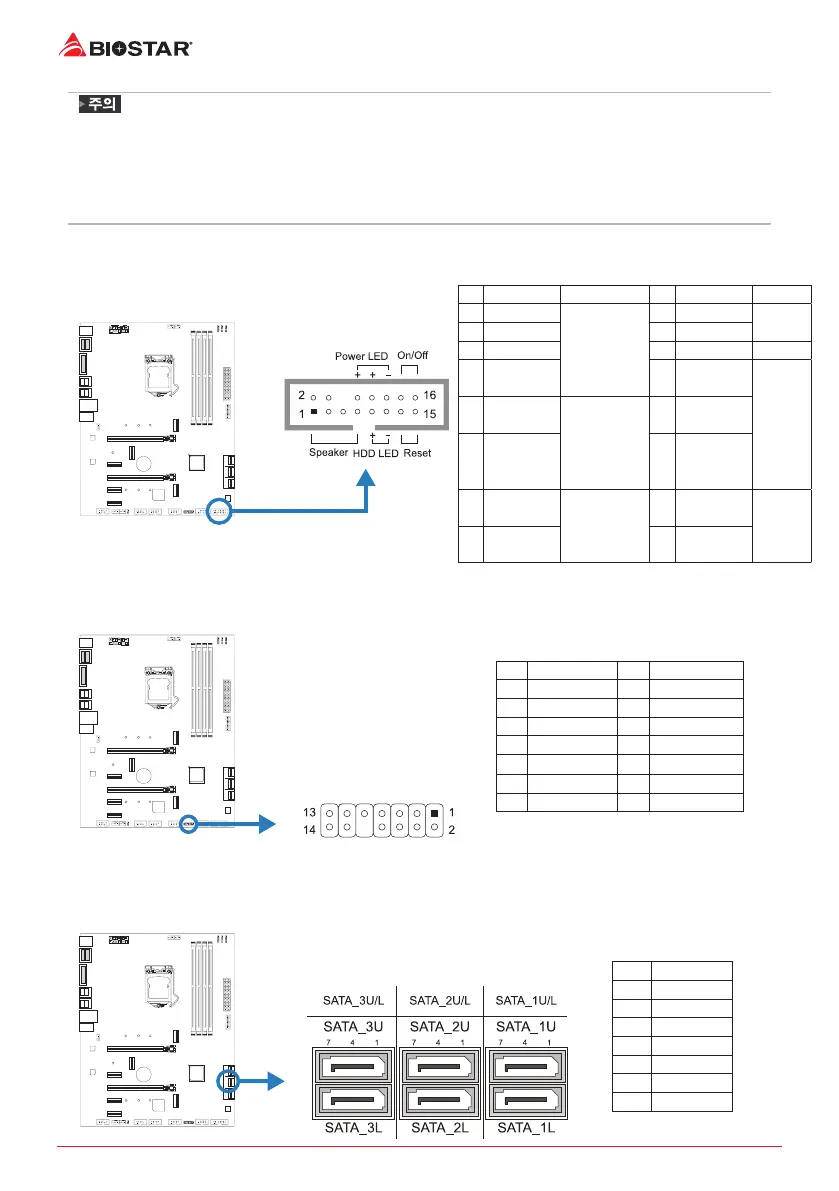

F_PANEL: 전면 패널 헤더
이 16핀 헤더는 파워-온, 리셋, HDD LED, 파워 LED, 스피커 연결을 포함하고 있습니다.
핀 배열 기능 핀 배열 기능
1 +5V
스피커
커넥터
2 N/A
N/A
3 N/A 4 N/A
5 N/A 6 N/A N/A
7 Speaker 8
Power LED
(+)
파워 LED
9
HDD LED
(+)
하드드라이브
LED
10
Power LED
(+)
11
HDD LED
(-)
12
Power LED
(-)
13 Ground
리셋 버튼
14
Power
button
전원
버튼
15
Reset
control
16 Ground
TPM: 신뢰할 수있는 플랫폼 모듈 헤더
이 헤더를 사용하면 정보를 보호하는 암호화 키를 저장할 수 있습니다.
핀 정의 핀 정의
1 F_LAD0 2 +3V
3 F_LAD1 4 +3V
5 F_LAD2 6 TPM_24MHZ
7 F_LAD3 8 GND
9 L_FRAME_N 10 NC
11 SER_IRQ 12 PLTRST_N
13 CLK_RUN_N 14 +3V3_DUAL
SATA_1U/ SATA_1L/ SATA_2U/ SATA_2L/ SATA_3U/ SATA_3L: 시리얼 ATA
커넥터
이 커넥터들은 SATA 케이블을 통해 SATA 하드 디스크 드라이브에 연결됩니다.
핀 배열
1 Ground
2 TX+
3 TX-
4 Ground
5 RX-
6 RX+
7 Ground
