Biral A Series Manual

81-82 Multitherm/PWM
Eingang für externe
Drehzahlvorgabe
71-72 Analogeingang
0...10 V oder
0..20 mA
für externe
Drehzahlvorgabe
10-11 Steuerkontakt
für externes
Ausschalten
der Pumpe.
(Kontakt offen =
Pumpe EIN;
Kontakt
geschlossen =
Pumpe AUS)
91-92 Doppelpumpe
Bemerkung:
Geschirmte Kabel
mit max. 1 mm
2
Leitungsquerschnitt
verwenden.

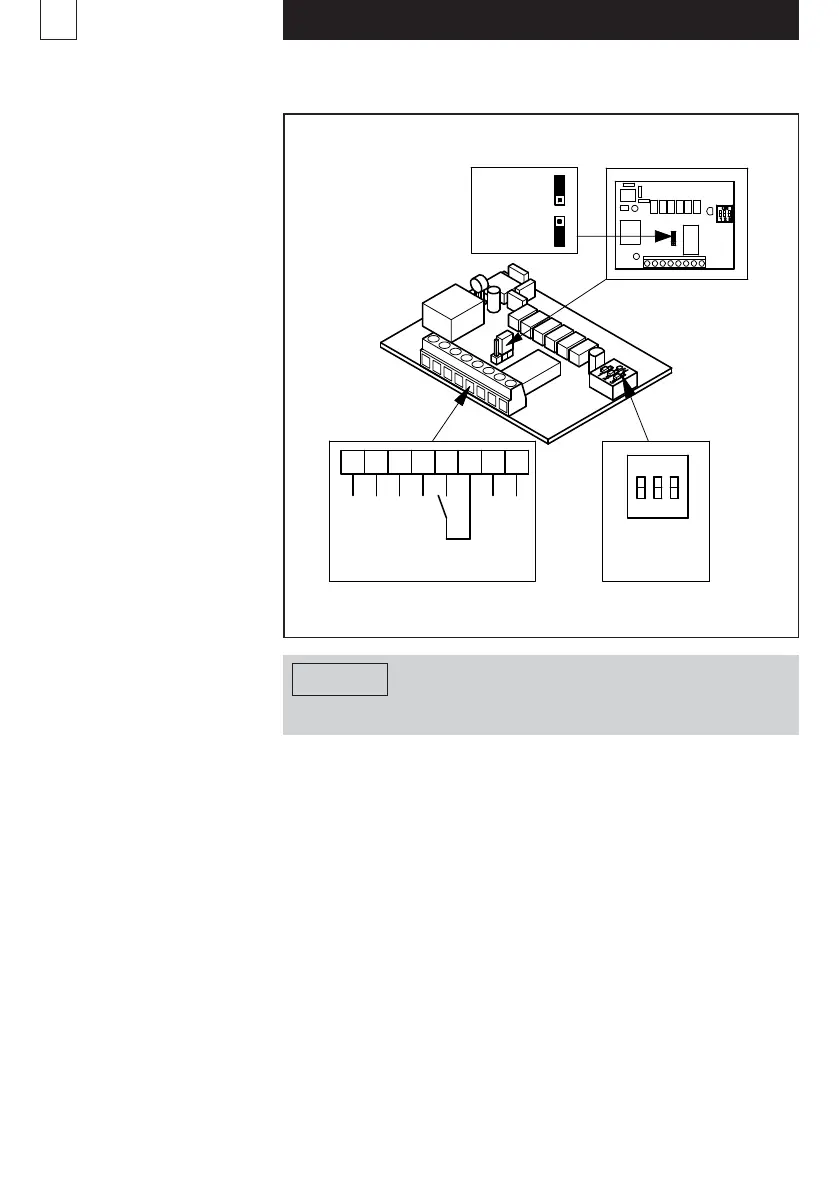

3. Anschlussschema Steuer-Modul
81 82 71 72 11 10 9291
ON
3
2
1
SW 1 SW 2 SW 3
0-20 mA
0-10Volt
961006_00
Switch
deutsch
4
Wenn das Steuer-Modul gesteckt ist
und kein externes Signal ansteht,
dreht die Pumpe auf Minimaldrehzahl.
Achtung
