5. PWM [81] [82]
Das Steuer-Modul bietet die Option,
anhand 2 verschiedener PWM-Muster eine externe
Drehzahlsollwertvorgabe vorzunehmen.

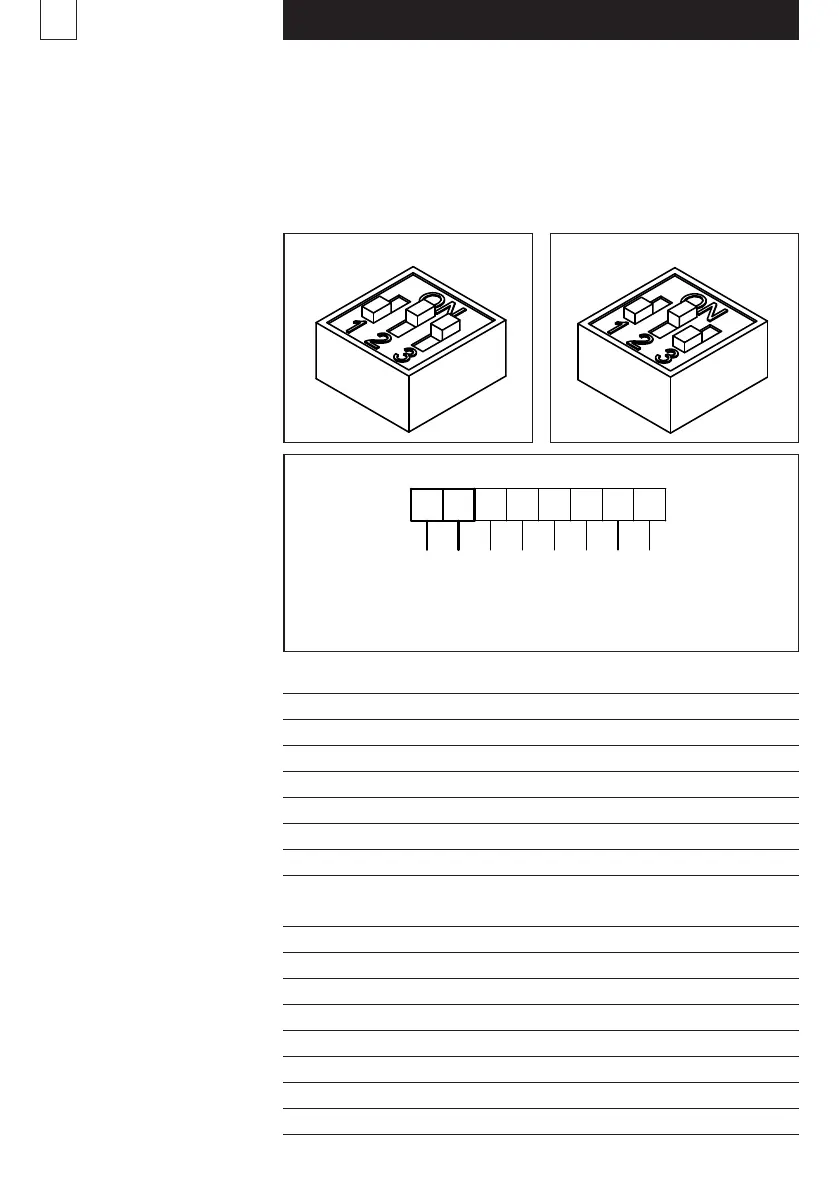

Hierzu müssen an Switch 2 und 3 folgende Einstellungen
vorgenommen werden:
961021_00
81 82 71 72 11 10 9291
PWM
+
PWM
-
961020_00
961022_00
deutsch
6
Switch:
– Switch 2
auf Stellung PWM
– Anhand Switch 3 wird
das gewünschte PWM-
Muster eingestellt
(PWM Standard
oder Multitherm)
Anschluss:
Klemme 81: PWM+
Klemme 82: PWM–
Ausführung
PWM Standard
Ausführung Multitherm
Pumpe für optimale
Wärmeverteilregelung
durch spez. Drehzahl-
steuerung (PWM)
Frequenz 50 … 4000 Hz
Spannung High 4.5 … 24 V
Spannung Low 0 … 0.5 V
PWM-Signal Drehzahl
0 ... 10% max. Drehzahl
11 ... 80% lineare Drehzahlvorgabe
81 ... 90% Min.
91 ... 100% Stand-by (OFF)
Frequenz 70 ... 300 Hz
Spannung High 8 ... 15 V
Spannung Low 0 … 0.5 V
PWM-Signal Drehzahl
0% max.
2 ... 3% aus
7 … 93% min. ... max.
93 … 95% max.
Im Störungsfall wird das Eingangssignal kurzgeschlossen
PWM-Standard PWM Multitherm
