SB-170-1012

5.1.1 Schwerpunkte und Gewichte

X Y

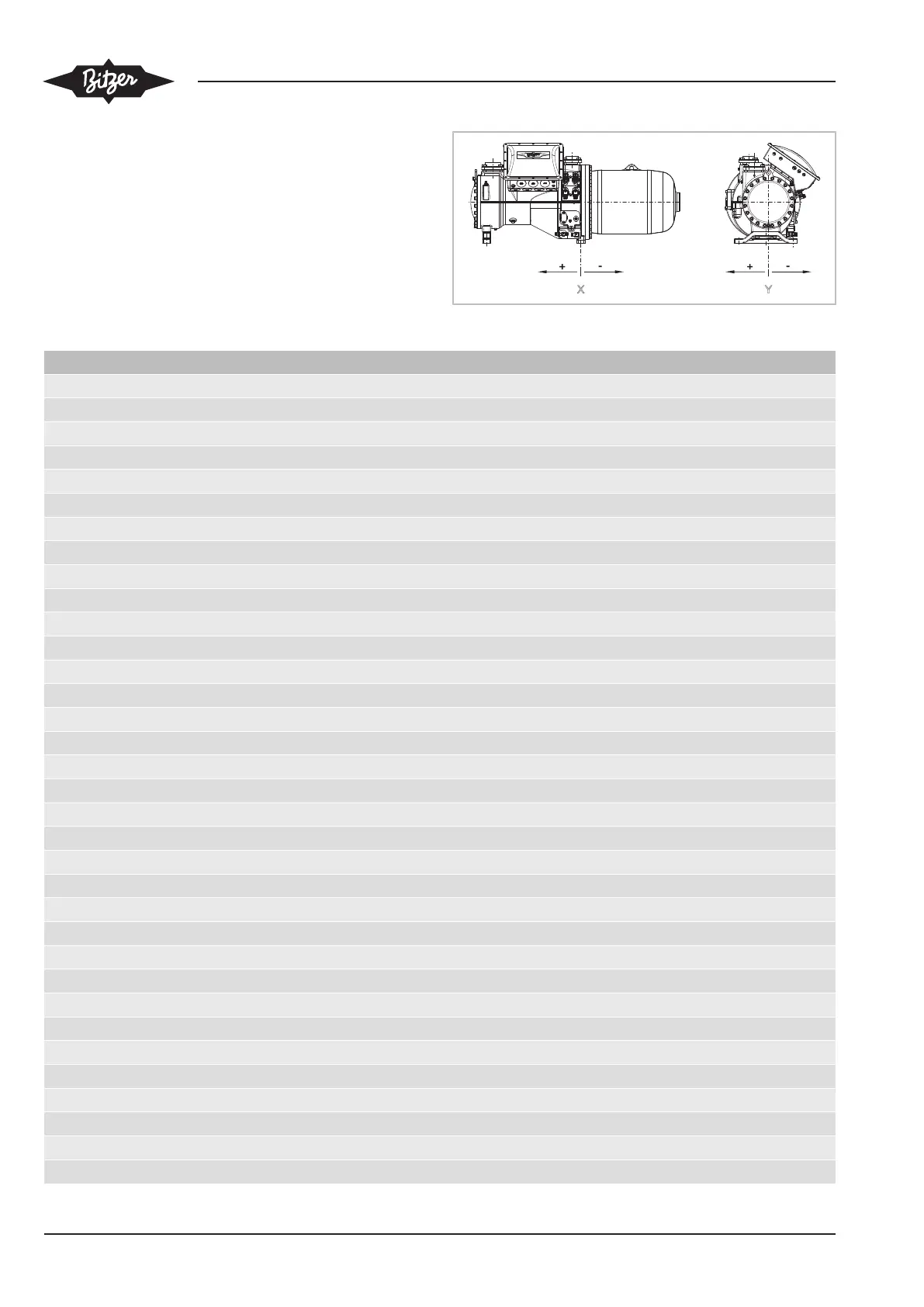

Abb.2: Schwerpunkte am Beispiel CSH85

CSH-Verdichter Gewicht (kg) Schwerpunkt X (mm) Schwerpunkt Y (mm)

CSH6553-35Y 314 89 22

CSH6553-50(Y) 322 100 22

CSH6563-40Y 314 107 22

CSH6563-60(Y) 322 120 22

CSH6583-50Y 365 39 22

CSH6593-60(Y) 365 46 22

CSK6153-50 322 100 22

CSK6163-60 322 120 22

CSH7553-50Y 500 95 25

CSH7553-70(Y) 515 126 25

CSH7563-60Y 510 113 25

CSH7563-80(Y) 520 129 25

CSH7573-70(Y) 515 120 25

CSH7573-90(Y) 530 132 25

CSH7583-80Y 525 90 25

CSH7583-100(Y) 550 102 25

CSH7593-90Y 530 111 25

CSH7593-110(Y) 560 123 25

CSH7673-70Y 520 120 25

CSH7683-80Y 530 90 25

CSH7693-90Y 535 111 25

CSK7153-70 515 126 25

CSK7163-80 520 129 25

CSK7173-90 530 132 25

CSK7183-100 550 102 25

CSK7193-110 560 123 25

CSH8553-80Y 830 103 22

CSH8553-110(Y) 840 115 22

CSH8563-90Y 830 129 22

CSH8563-125(Y) 850 143 22

CSH8573-110Y 840 131 22

CSH8573-140(Y) 860 145 22

CSH8583-125Y 850 98 22

CSH8583-160(Y) 880 108 22
