SB-170-10 97
À prendre en compte pour tous les raccords
montés ultérieurement sur le compresseur
!
!
AVIS
Risque de fuite!
Vérifier le filetage.
Visser soigneusement l’adaptateur avec le
couple de serrage prescrit.
Avant la mise en service, essayer l’étanchéité!
5.4 Raccord d'huile
Raccord du manomètre au niveau de la vanne
d’huile pour maintenance
Le raccord du manomètre au niveau de la vanne
d’huile pour maintenance est doté d’un chapeau à vis-
ser (7/16-20 UNF, couple de serrage max. 10 Nm).
Travailler très prudemment lors de toute modification.
!
!
AVIS
Risque de fuite!
Vérifier le filetage.
Visser soigneusement l’adaptateur avec le
couple de serrage prescrit.
Avant la mise en service, essayer l’étanchéité!
5.5 Régulation de puissance (CR) et démarrage à
vide (SU)
Les modèles CS. sont équipés de série d’une «régula-
tion de puissance duale» (commande à coulisse). Ain-
si, il est possible – sans modifier le compresseur – de
bénéficier d’une régulation en continu ou à 4étages. Le
mode de fonctionnement ne diffère que par la façon
d’asservir les vannes magnétiques.
La régulation de puissance des compresseurs
CSW105 est commandée automatiquement par le mo-
dule du compresseur CM-SW-01.
Information
Pour des renseignements détaillés sur la régu-
lation de puissance, le démarrage à vide et leur
commande, se reporter au manuel SH-170.
5.5.1 Vannes magnétiques et séquences de
commande
(Y1)
CR1
(Y2)
CR2
(Y3)
CR3
(Y4)
CR4

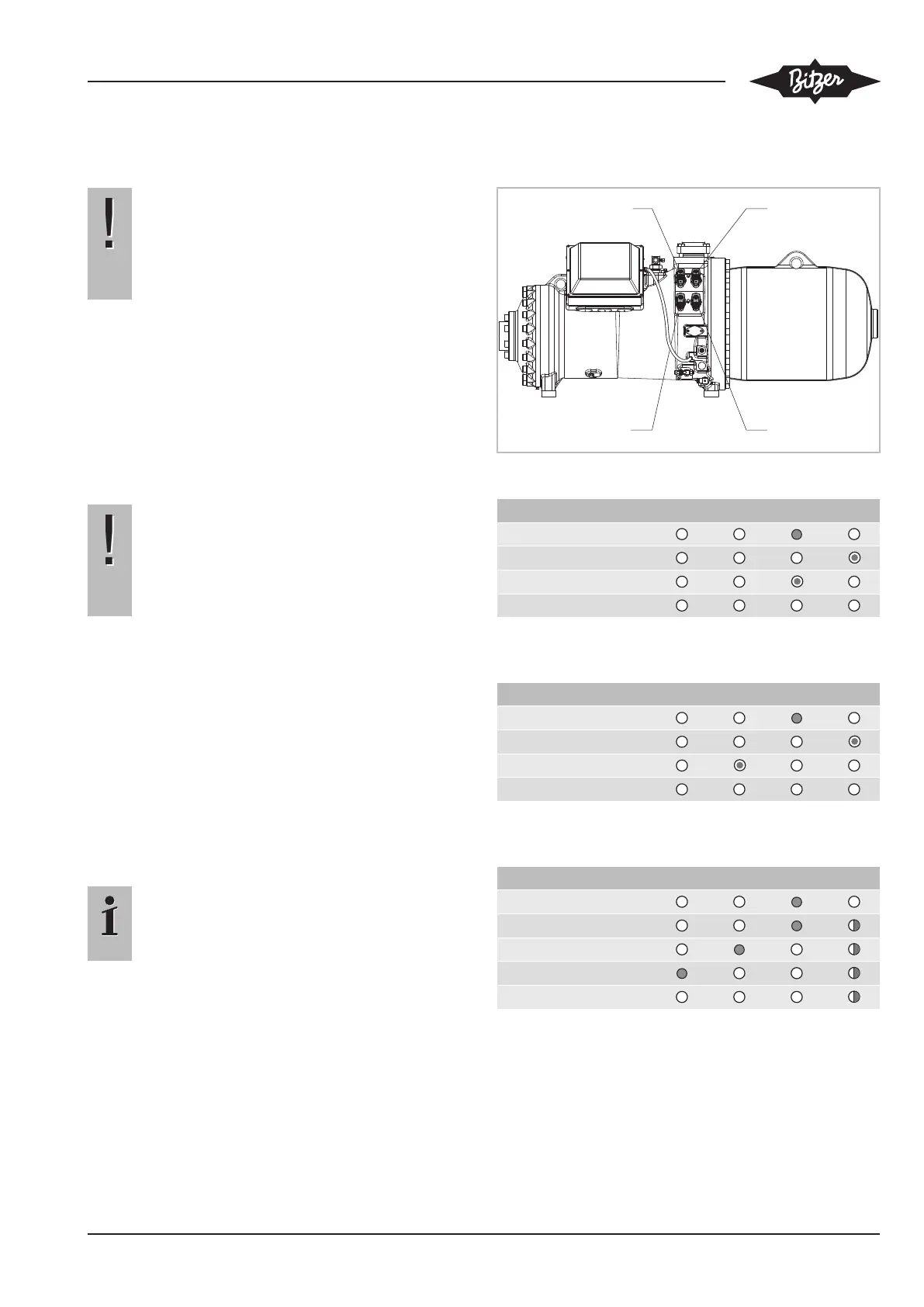

Fig.7: Disposition des vannes magnétiques
CR Y1 Y2 Y3 Y4
Start / Stop
CAP ⇑
CAP ⇓
CAP ⇔
Tab.4: Régulation continue de la puissance (CR) sur la plage
100% .. 25%
CR Y1 Y2 Y3 Y4
Start / Stop
CAP ⇑
CAP min 50% ⇓
CAP ⇔
Tab.5: Régulation continue de la puissance (CR) sur la plage
100% .. 50%
CR Y1 Y2 Y3 Y4
Start / Stop
CAP 25%
CAP 50%
CAP 75%
CAP 100%
Tab.6: Régulation de la puissance (CR) à 4étages
