CD
Guia de Instalação
◈ Cabos de Conexão
1. Desligue a impressora e o ECR (Computador hóspede)
2. Conecte o cabo de alimentação ao adaptador e conecte o adaptador ao conector de
alimentação da impressora.
3. Verifique o tipo de interface na parte traseira da impressora (serial, paralela, USB e
Ethernet), e ligue o cabo de interface.
4. Conectar o cabo da abertura da gaveta a saída do conector da impressora.
◈ Inserindo rolos de papel
1. Premir o botão [Abrir Tampa] para abrir
a tampa.
2. Inserir o novo rolo de papel na direcção
correcta.
3. Puxe o papel suavemente e então feche a
tampa
※ Observação:
Ao fechar a tampa, premir para baixo o
centro da mesma de modo que o papel possa
fixar-se ao rolo.
A qualidade de impressão pode não ser
otimizada se o papel recomendado não for
utilizado. (Verifique o Manual do Usuário.)
※ Observação: Sensor de ajuste da posição do papel:
As impressoras SRP-F310/312 são equipadas
com sensores para avisar quando o papel está
por terminar. Quando o papel estiver por
terminar, acenderá uma luz (vermelha) no
painel de operação. Se a luz estiver acesa, há
papel suficiente, premir suavemente a
manivela de ajustes para cima.
※ Não utilize papel com largura superior a 80 mm ou tubo de papel de plástico
aquando da utilização de uma impressora que especificar papel de 80 mm.
◈ Usando o Papel de 83mm
Remova a partição instalada na impressora para usar o rolo de papel de 83mm.
※ Verifique o Manual do Usuário para instruções detalhadas sobre como remover a
partição com segurança.
◈ Utilizando o Painel de Operação
• Indicador de FORÇA
Uma luz azul se acenderá quando a força da impressora estiver ligada.
• Indicador de ERRO
Uma luz vermelha se acenderá quando houver um status de erro como compartimento de
papel vazio ou tampa aberta.
• Indicador de PAPEL
A luz vermelha se acenderá quando o papel estiver para terminar ou não houver papel. Se esta
luz estiver piscando, quer significa que ou o modo de auto-teste ou o modo em espera está
activado.
• Botão de ALIMENTAÇÃO
Prima o botão de alimentação para fornecer papel. Ao manter premido o botão de
alimentação, o papel será fornecido continuamente.
◈ Configuração do interruptor DIP
A configuração do interruptor DIP deverá ser feita quando a impressora está desligada.
Mudanças feitas quando a força está prendida não são assimiladas.
1. Configuração da Interface Serial
• Interruptor DIP 1
Interruptor Função LIGADO DESLIGADO Padrão
1-1 Selecção do Auto-Cortador Desabilitar Habilitar DESLIGADO
1-2 Handshaking
XLIGADO
/XDESLIGADO
DTR/DSR DESLIGADO
1-3 Comprimento da Palavra 7 bit 8 bit DESLIGADO
1-4 Checagem de Paridade SIM NÃO DESLIGADO
1-5 Selecção de Paridade UNIFORME ODD DESLIGADO
1-6
Taxa de Baud (bps) Consulte a Tabela 1 exibido abaixo
DESLIGADO
1-7 LIGADO
1-8 DESLIGADO
2. Paralelo / Configuração de Interface USB
• Interruptor DIP 1
Interruptor Função LIGADO DESLIGADO Padrão
1-1 Selecção do Auto-Cortador Desabilitar Habilitar DESLIGADO
1-2 INDISP. - - DESLIGADO
1-3 INDISP. - - DESLIGADO
1-4 INDISP. - - DESLIGADO
1-5 INDISP. - - DESLIGADO
1-6 INDISP. - - DESLIGADO
1-7 INDISP. - - DESLIGADO
1-8 INDISP. - - DESLIGADO
• Tabela 1 - Selecção de taxa de Baud (bps)
Taxa de Baud 1-6 1-7 1-8 Padrão
2400 LIGADO DESLIGADO DESLIGADO
9600
4800 LIGADO DESLIGADO LIGADO
9600 DESLIGADO LIGADO DESLIGADO
19200 DESLIGADO DESLIGADO DESLIGADO
38400 DESLIGADO LIGADO LIGADO
57600 DESLIGADO DESLIGADO LIGADO
115200 LIGADO LIGADO LIGADO
◈ Auto Diagnóstico
1. Checar se o papel está inserido correctamente.
2. Conecte a impressora ao premir o botão de alimentação Começará o auto-diagnóstico.
3. A impressora imprimirá o status actual da impressora assim como a versão do ROM e a
configuração do interruptor de DIP
4. A impressora imprimirá a status actual e irá parar após a impressão da informação a seguir:
(O indicador do PAPEL fica piscando.)
IMPRESSÃO DE AUTO-TESTE.
POR FAVOR PRIMA O BOTÃO DE ALIMENTAÇÃO
5. Premir o botão de alimentação para continuar a impressão A impressora então vai
imprimir o conjunto de caracteres que podem ser impressos
6. O auto-diagnóstico terminará automaticamente e o papel se cortará após a seguinte
informação.
*** COMPLETO ***
7. A impressora estará em modo normal após completar o auto-diagnóstico.
※ Observação:
Você poderá checar se a impressora funciona em modo normal ou através de auto-
diagnósticos. Você poder checar a qualidade da impressão, versão ROM e a configuração do
interruptor DIP através do auto-diagnóstico.

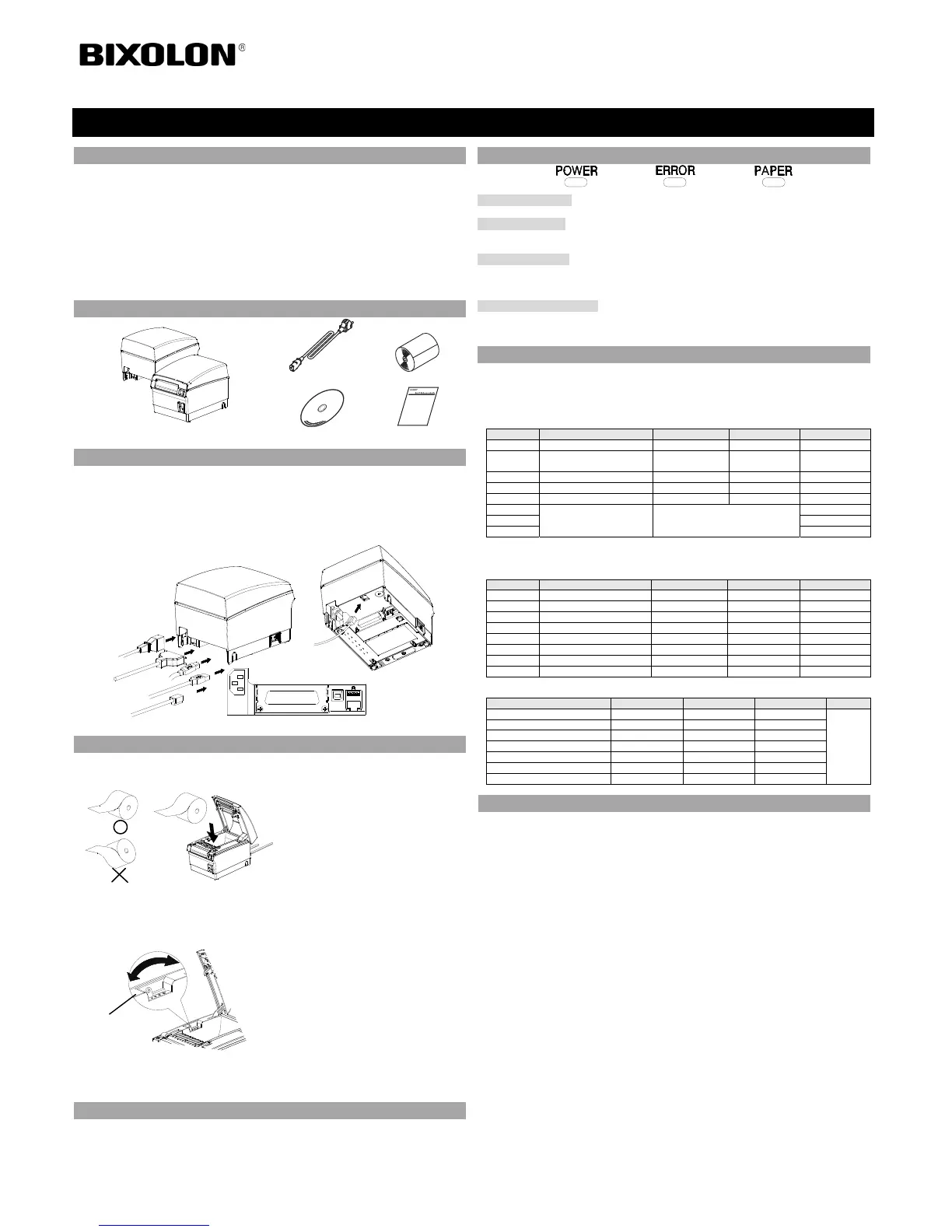

Guia de Instalação da Impressora
Impressora Frontal Térmica SRP-F310/312
Manivela de Controlo
Cabo de Saída de Gaveta
Conector de
Força
Conector de Interface
Serial, Paralelo I/F
USB Força
Dispositivo
de Saída USB
da Ethernet
