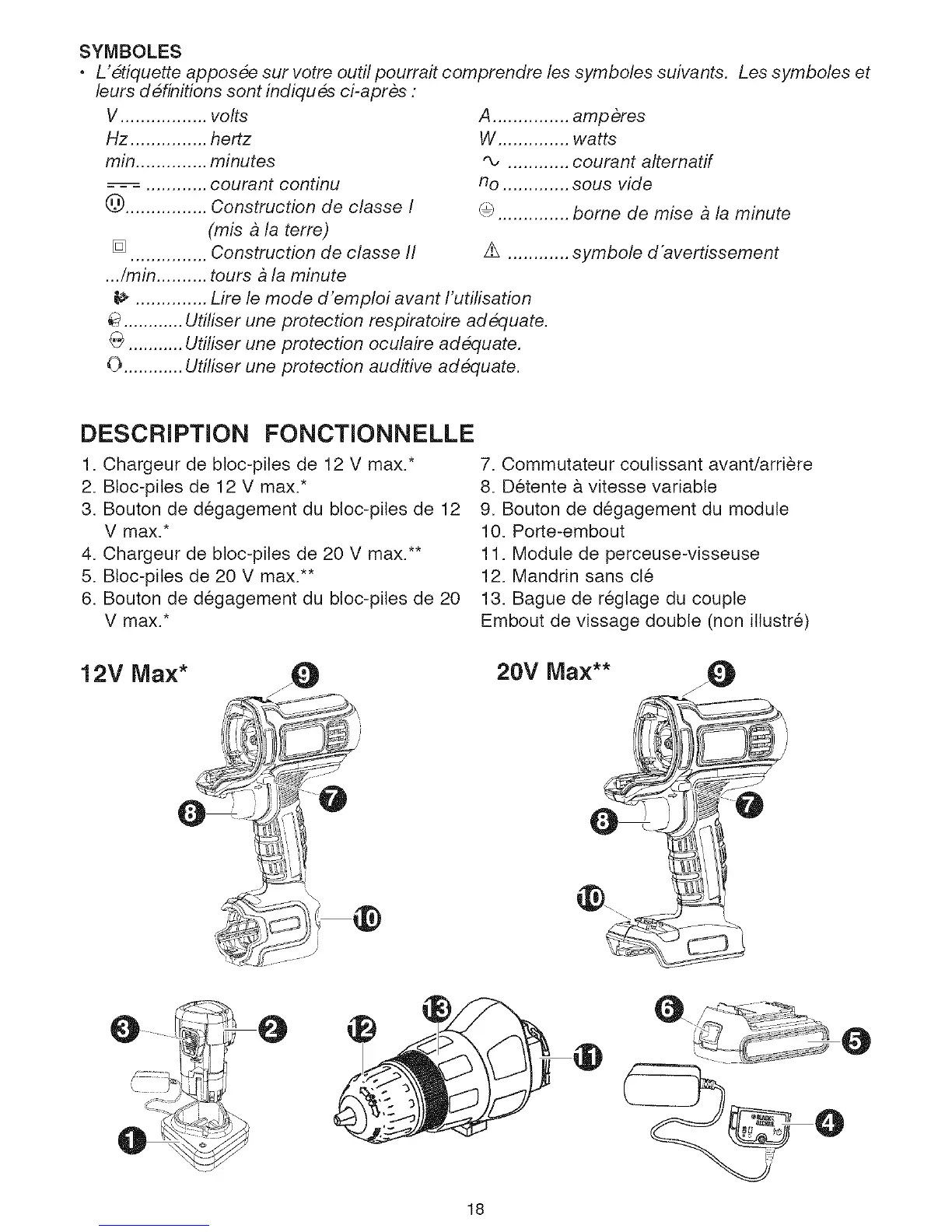

SYMBOLES
• L'6tiquette appos#e sur votre outil pourrait comprendre les symboles suivants. Les symboles et
leurs definitions sont indiques ci-apres :
V ................. volts
Hz ............... hertz
min .............. minutes
- - -. ........... courant continu
Q ................ Construction de classe I
(mis a la terre)
[] ............... Construction de classe II
.../min .......... tours a/a minute
_. .............. Lire le mode d'emp/oi avant /'utilisation
@............ Utiliser une protection respiratoire addquate.
@ ........... Utiliser une protection oculaire ad#quate.
0 ............ Utiliser une protection auditive ad#quate.
A ............... amperes
W .............. watts
............ courant alternatif
no ............. sous vide
@.............. borne de mise a/a minute
z_ ............ symbole d'avertissement
DESCRIPTION FONCTIONNELLE
1. Chargeur de bloc-piles de 12 V max.*
2. Bloc-piles de 12 V max.*
3. Bouton de d_gagement du bloc-piles de 12
V max.*
4. Chargeur de bloc-piles de 20 V max.**
5. Bloc-piles de 20 V max.**
6. Bouton de d_gagement du bloc-piles de 20
V max.*
12V Max*
7. Commutateur coutissant avant/arriere
8. D6tente #.vitesse variable
9. Bouton de d6gagement du module
10. Porte-embout
11. Module de perceuse-visseuse
12. Mandrin sans ct6
13. Bague de r_gtage du couple
Embout de vissage double (non illustr_)
20V Max** fO
\
@
18
