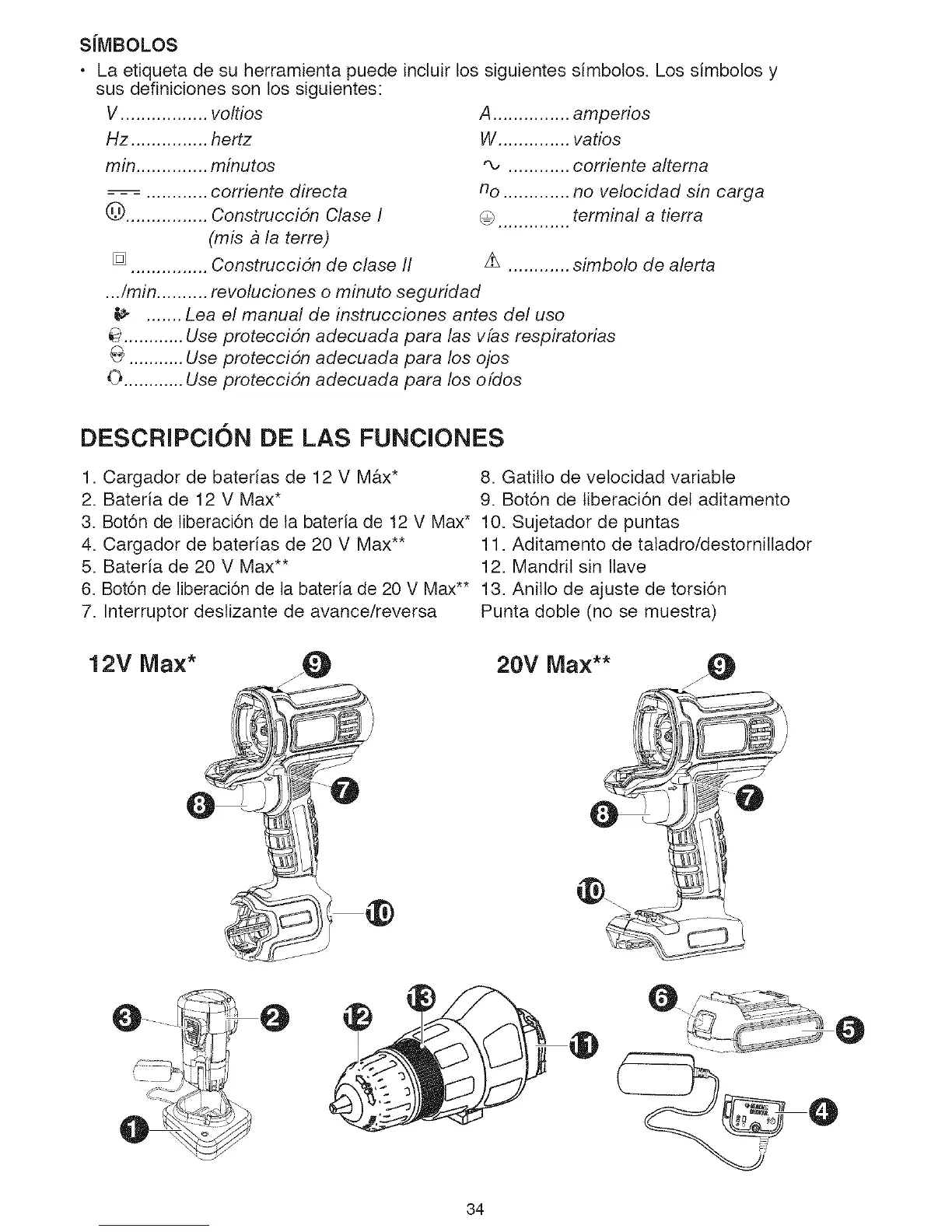

S|MBOLOS
• La etiqueta de su herramienta puede incluir los siguientes simbolos. Los simbolos y
sus definiciones son los siguientes:
V ................. voltios A ............... amperios
Hz ............... hertz W.............. vatios
min .............. minutos ............ corriente alterna
- - -. ........... corriente directa
@ ................ Construccidn Clase I
(mis a la terre)
[] ............... Construccidn de clase II
no ............. no velocidad sin carga
.............. terminal a tierra
............ simbolo de alerta
•../min .......... revoluciones o minuto seguridad
6_ ....... Lea el manual de instrucciones antes del use
............ Use proteccidn adecuada para /as vfas respiratorias
........... Use proteccidn adecuada para los ojos
0 ............ Use proteccidn adecuada para los ofdos
DESCRIPCION DE LAS FUNCIONES
1. Cargador de baterias de 12 V M&x* 8. Gatilto de velocidad variable
2. Bateria de 12 V Max* 9. Bot6n de tiberaci6n del aditamento
3. Botdn de liberacidn de la bateria de 12 V Max* 10. Sujetador de puntas
4. Cargador de baterias de 20 V Max** 11. Aditamento de taladro/destornittador
5. Bateria de 20 V Max** 12. Mandril sin Ilave
6. Bot6n de liberaci6n de la bateria de 20 V Max** 13. Anillo de ajuste de torsi6n
7. Interruptor deslizante de avance/reversa Punta dobte (no se muestra)
12v Max* Q 20v Max** j@
@
@
;@
0
34
