29
(Traduzione del testo originale)
ITALIANO
Quando si valuta l’esposizione alle vibrazioni per determinare
le misure di sicurezza richieste dalla normativa 2002/44/CE
destinata alla protezione delle persone che usano regolar-
mente gli elettroutensili nello svolgimento delle proprie man-
sioni, è necessario prendere in considerazione le condizioni
effettive di utilizzo e il modo in cui l’utensile è usato, oltre a
tenere in conto tutte le componenti del ciclo operativo, vale
a dire i periodi in cui l’elettroutensile è spento, quelli in cui è
acceso ma a riposo e quelli in cui è effettivamente utilizzato.

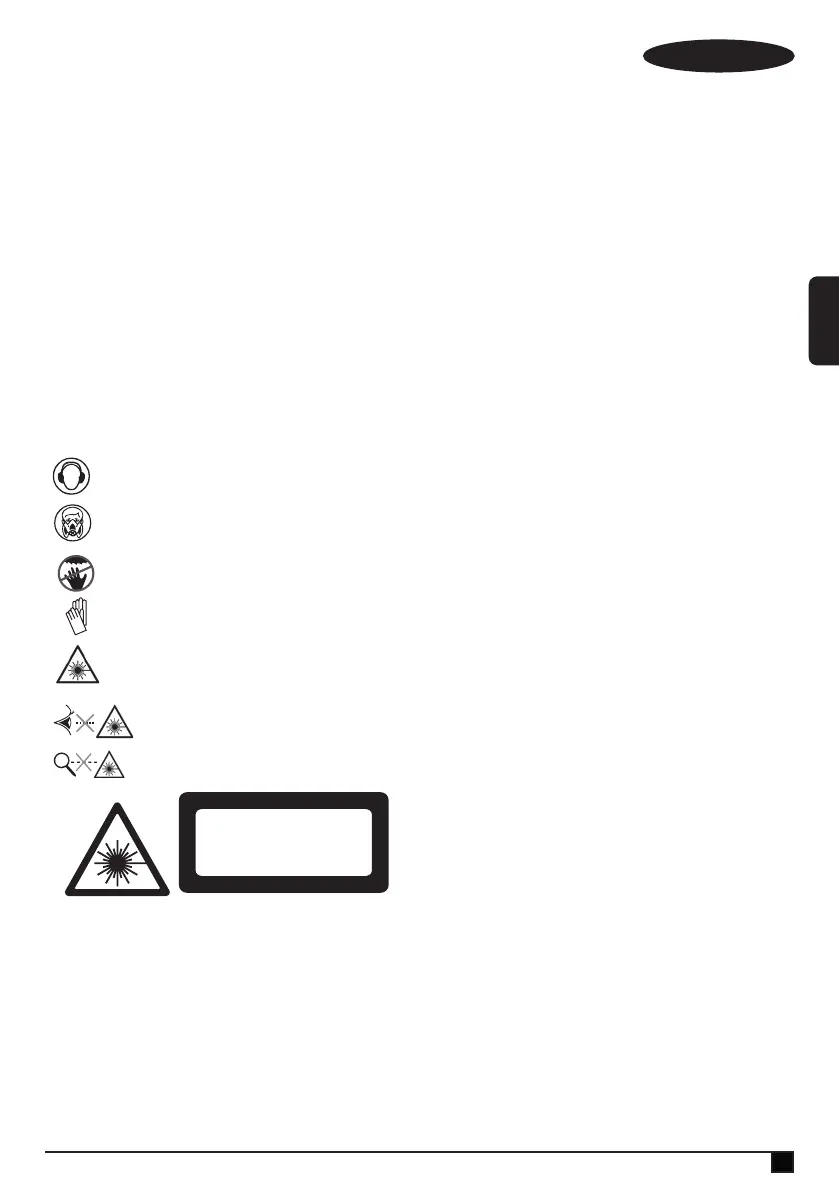

Etichette sull’apparato
Sull’elettroutensile sono presenti i seguenti simboli assieme
al codice data:
:
Avvertenza! Per ridurre il rischio di
infortuni, l’utente deve leggere il manuale
d’uso.
O
Indossare occhiali di sicurezza.
Utilizzare protezioni acustiche.
Indossare una maschera anti-polvere.
Attenzione alle mani - Tenere dita e brac-
cia lontane dalle lame rotanti.
Indossare guanti quando si maneggiano
le lame.
Radiazione laser.
Non guardare verso il raggio laser.
Non usare attrezzi ottici per osservare il
raggio laser.
Sicurezza elettrica
#
Il doppio isolamento di cui è provvisto il caricabat-
terie rende superuo il lo di terra. Controllare
sempre che la tensione di rete corrisponda a
quella indicata sulla targhetta dei dati tecnici. Non
tentare mai di sostituire il caricabatterie con una
normale spina elettrica.
u In caso di danneggiamento del cavo di alimentazione,
è necessario farlo riparare dal fabbricante o presso un
centro assistenza BLACK+DECKER autorizzato in modo
da evitare eventuali pericoli.
Caratteristiche
Questo elettrodomestico presenta alcune o tutte le seguenti
caratteristiche.
1. Interruttore acceso/spento
2. Pulsante di blocco interruttore
3. Impugnatura principale
4. Impugnatura secondaria
5. Scala dell‘angolo di quartabuono
6. Manopola di bloccaggio per la regolazione dell‘angolo di
quartabuono
7. Guida parallela
8. Piastra d‘appoggio
9. Lama
10. Protezione lama
11. Scala della profondità di taglio
12. Manopola di bloccaggio per la regolazione della
profondità di taglio
13. Apertura uscita polvere di segatura
14. Chiave esagonale per la lama della sega
21. Pulsante di blocco dell'alberino
Figura G & H (solo modello CS1250L)
20. Mirino laser
Assemblaggio
Avvertenza! Prima di tentare una qualsiasi delle seguenti
operazioni, assicurarsi che l'elettroutensile sia spento e
disinserito e che la lama si sia arrestata
Rimozione e montaggio di una lama (g. B)
Rimozione
u Mantenere premuto il pulsante di blocco del mandrino
(21) e ruotare la lama a quando il blocco del mandrino si
innesta.
u Allentare e slare la vite di ritenuta della lama (15) ruotan-
dola in senso antiorario per mezzo della chiave esagonale
(14).
u Slare la rondella esterna (16).
u Rimuovere la lama della sega (9).
AVVISO: Non innestare mai il blocco dell’alberino mentre
la lama è in funzione. Non accendere mai la sega mentre il
blocco dell'alberino è innestato. In caso contrario, la sega
subirà gravi danni.
Montaggio
u Mantenere premuto il pulsante di blocco del mandrino
(21) e ruotare la lama a quando il blocco del mandrino si
innesta.
u Allentare e slare la vite di ritenuta della lama (15)
ruotando la chiave esagonale (14) in senso antiorario.
u Slare la rondella esterna (16).
LASER LIGHT. LASER RADIATION
DO NOT STARE INTO BEAM.
CLASS 2 LASER PRODUCT.
Wavelength: 650nm Power: <1mW
EN 60825-1 :2007
