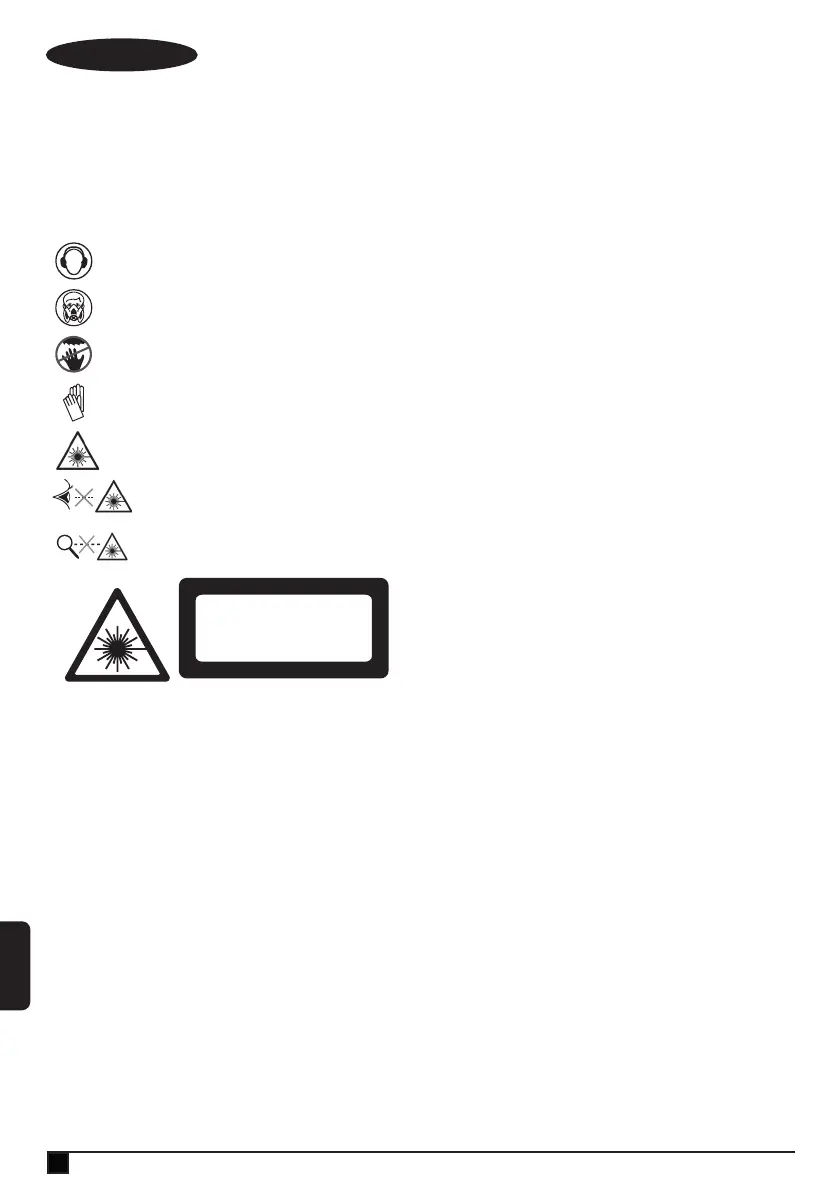

Työkalun tarrat
Työkaluun on merkitty päivämääräkoodi sekä seuraavat
varoitusmerkinnät:
:
Varoitus! Käyttäjän on luettava käyttöohje
vahinkojen välttämiseksi.
O
Käytä suojalaseja.
Käytä kuulosuojaimia.
Käytä pölysuojainta.
Ei käsiä -vyöhyke – pidä sormet ja kädet
poissa pyöriviltä sahanteriltä.
Käytä hansikkaita käsitellessäsi sahan-
teriä.
Lasersäteily
Älä katso lasersäteeseen.
Älä katso lasersädettä optisilla välineillä.
Sähköturvallisuus
#
Laturi on kaksoiseristetty, joten erillistä
maadoitusta ei tarvita. Tarkista aina, että
verkkojännite vastaa arvokilvessä ilmoitettua
jännitettä. Älä yritä vaihtaa laturiin tavallista
verkkovirran pistoketta.
u Jos virtajohto vahingoittuu, sen vaihtaminen on
turvallisuussyistä jätettävä valmistajan tai valtuutetun
BLACK+DECKER-huollon tehtäväksi.
Yleiskuvaus
Tässä työkalussa on joitakin tai kaikki seuraavista ominaisu-
uksista.
1. Virtakytkin
2. Lukituksen vapautuspainike
3. Pääkahva
4. Lisäkahva
5. Jiirikulman asteikko
6. Jiirikulman säädön lukitusnuppi
7. Ohjausviivain
LASER LIGHT. LASER RADIATION
DO NOT STARE INTO BEAM.
CLASS 2 LASER PRODUCT.
Wavelength: 650nm Power: <1mW
EN 60825-1 :2007
8. Kenkä
9. Sahanterä
10. Sahanterän suoja
11. Leikkaussyvyyden asteikko
12. Leikkaussyvyyden säädön lukitusnuppi
13. Pölynpoistoaukko
14. Sahanterän kuusiokoloavain
21. Karan lukituspainike
Kuvat G & H (vain malli CS1250L)
20. Laservalo
Asennus
Varoitus! Varmista ennen seuraavia toimenpiteitä,
että kone on pois päältä ja että sitä ei ole liitetty virtalähtee-
seen ja että sahanterä on pysähtynyt.
Sahanterän poisto ja kiinnitys (kuva B)
Irrottaminen
u Pidä karan lukituspainiketta (21) painettuna ja kierrä terää,
kunnes karalukko lukkiutuu.
u Löysää ja irrota terän kiinnitysruuvi (15) kiertämällä sitä
vastapäivään kuusiokoloavaimella (14).
u Poista ulompi aluslaatta (16).
u Irrota sahanterä (9).
HUOMAUTUS: Älä koskaan kytke karalukkoa sahan ollessa
toiminnassa. Älä koskaan käännä sahaa, kun karan lukitus on
päällä. Muutoin saha voi vaurioitua vakavasti.
Kiinnittäminen
u Pidä karan lukituspainiketta (21) painettuna ja kierrä terää,
kunnes karalukko lukkiutuu.
u Löysää ja irrota terän kiinnitysruuvi (15) kiertämällä sitä
vastapäivään kuusiokoloavaimella (14).
u Poista ulompi aluslaatta (16).
u Aseta sahanterä (9) karan akseliin ja varmista, että
terässä oleva nuoli osoittaa samaan suuntaan kuin
koneen yläsuojassa oleva nuoli.
u Kiinnitä ulompi aluslaatta karaan siten, että suurempi
tasapinta on terää vasten.
u Aseta terän kiinnitysruuvi karassa olevaan reikään.
u Kiristä terän kiinnitysruuvi tiukasti kääntämällä
kuusiokoloavainta myötäpäivään terän kiinnitysruuvin
kiristämiseksi.
Varoitus! Kun terässä on sahanterän suojus,
varmista sen vapaa liikkuvuus.
Varoitus! Kaikki tärkeät varoitukset ja turvallisuusohjeet
tulee lukea ja ymmärtää ennen työkalun käyttöä vakavien
henkilövahinkojen välttämiseksi.
Sivuohjaimen kiinnitys ja poisto (kuva C)
Sivuohjainta käytetään, kun halutaan sahata suoraan
työkappaleen reunan suuntaisesti.
