22

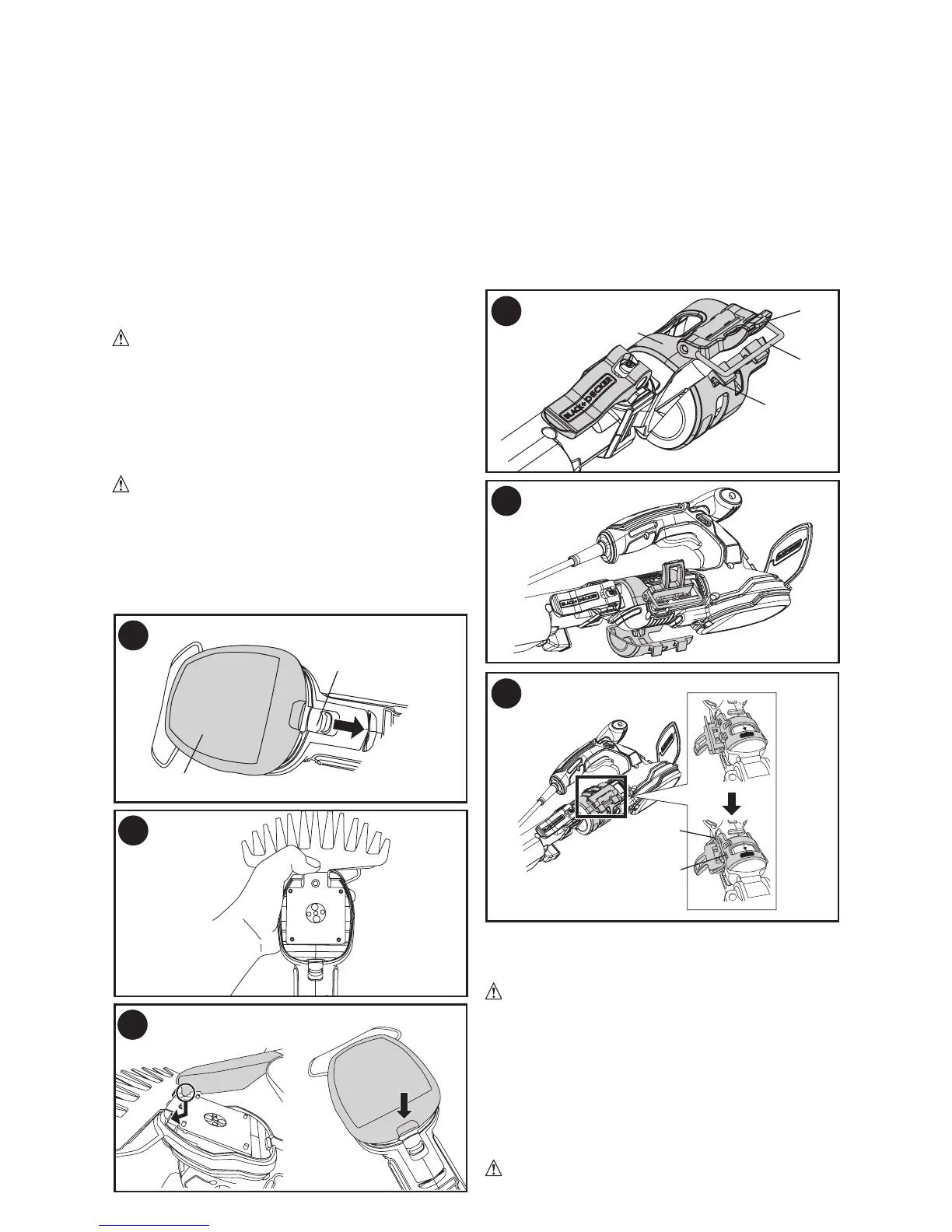

INSTALLATION DU PROTÈGE-LAMEV
• Tout en maintenant l’organe de coupe
sur les goupilles (Fig. D), placez les
clips avant du protège-lame sous la
lèvre du carter de lame et appuyez sur
le protège-lame pour arrimer la lame,
comme illustré en figure E.
REMARQUE :
il est inutile de
réaligner l’organe de coupe sur la goupille
d’entrainement tout comme il est inutile
d’activer le bouton de libération du protège-
lame pour réinstaller le protège-lame.
ASSEMBLAGE DU DISPOSITIF
DE LA PERCHE
AVERTISSEMENT :
pour
prévenir tout accident, s’assurer que l’outil
est bien débranché avant d’effectuer les
opérations suivantes. Tout manquement à
cette règle pose des risques de dommages
corporels graves.
ASSEMBLAGE DE L’OUTIL
DANGER :
l’organe de coupe
continue de tourner après l’arrêt de l’outil.
• Déverrouillez le panier à outil (11) en
soulevant le levier de verrouillage (25).
Ouvrez le portillon du panier à outil (26),
comme illustré en
figure F
.
• Insérez complètement l’outil dans le panier
à outil, comme illustré e
n figure G
. La
flèche sur le corps de l’outil et la flèche sur
le panier à outil doivent être alignées.
• Refermez le portillon du panier à outil et
verrouillez sa fermeture, en vous assurant
que la boucle de retenue (27) du levier de
verrouillage repose bien sous les crochets
(28) du panier à outil, comme illustré en
figure H.
REMARQUE : la flèche sur le corps
de l’outil et la flèche sur le panier à outil
doivent pointer l’une vers l’autre, comme
illustré en figure H.
RÉGLAGE DE L’ANGLE DU
PANIER À OUTIL
AVERTISSEMENT : pour
prévenir tout accident, s’assurer que
l’outil est bien débranché avant
d’effectuer les opérations suivantes. Tout
manquement à cette règle pose des
risques de dommages corporels graves.
Le panier à outil peut pivoter à 135 degrés
et être verrouillé sur 10 positions différentes
dans cette plage.
AVERTISSEMENT : avant de
connecter une rallonge à l’outil, s’assurer
F
G
H
C
D
E
6
4
26
25
27
28
27
28
