25

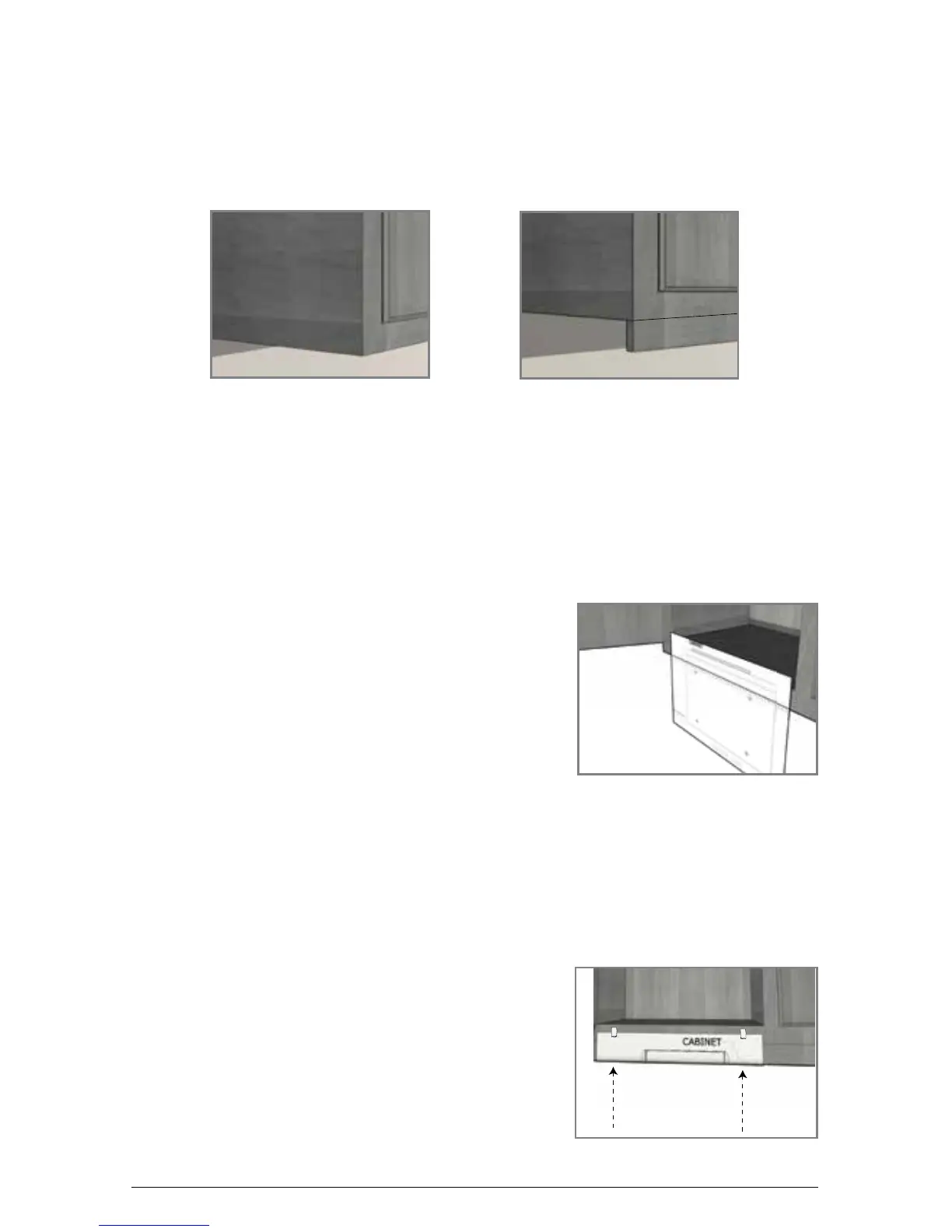

DETERMINE EL TIPO DE GABINETE
Antes de instalar el aparato, verifique si el gabinete tiene inferior plano (B)
o saliente (C). Si el gabinete es de inferior plano, siga las instrucciones de
MONTAJE ESTÁNDAR, y si el gabinete tiene saliente, consulte la sección de
MONTAJE SOBRESALIENTE.
MONTAJE ESTÁNDAR (GABINETES DE
INFERIOR PLANO)
Advertencia: Siempre use gafas de protección, a fin de evitar lesiones al
perforar.
1. Despeje la superficie debajo del área de instalación para evitar que
caiga polvo o sucio sobre los aparatos y demás artículos. Abra los
gabinetes y vacíelos para facilitar el proceso de montaje.
2. Limpie el panel inferior del gabinete por
la parte de arriba y de abajo.
3. Abra las puertas de los gabinetes
y coloque la plantilla, a ras contra
la superficie debajo del gabinete,
asegurándose de que la línea gruesa de
la plantilla quede alineada con el borde
inferior delantero de gabinete(D).
Importante: No alinee los agujeros de
los tornillos de la plantilla debajo de la
partición entre los gabinetes; el hacerlo
evita la instalación apropiada del aparato. Preste atención adónde
desea fijar los agujeros, de manera que no haya daño a los gabinetes
durante el proceso de montaje. El perforar a través de la partición
del gabinete puede ocasionar daño y evitar la instalación debida.
4. Doble la plantilla alrededor del borde del gabinete de forma que la
línea gruesa quede alineada con el borde inferior delantero, estire
la plantilla y pegue las 4 esquinas para
fijarla en su lugar.
5. Use un taladro con broca de 6,3 mm
(
1
⁄4 pulg) y perfore desde abajo del
gabinete, atravesando los 4 agujeros
marcados en la plantilla (E).
Importante: Siempre asegúrese de
perforar derecho a través de de los
agujeros marcados en la plantilla. El
perforar angularmente puede evitar la
instalación correcta del aparato y dañar
los gabinetes si la broca llegase a perforar la partición.
B C
D
E
