Black Stone 1863 - Guía de Montaje

GUÍA DE MONTAJE

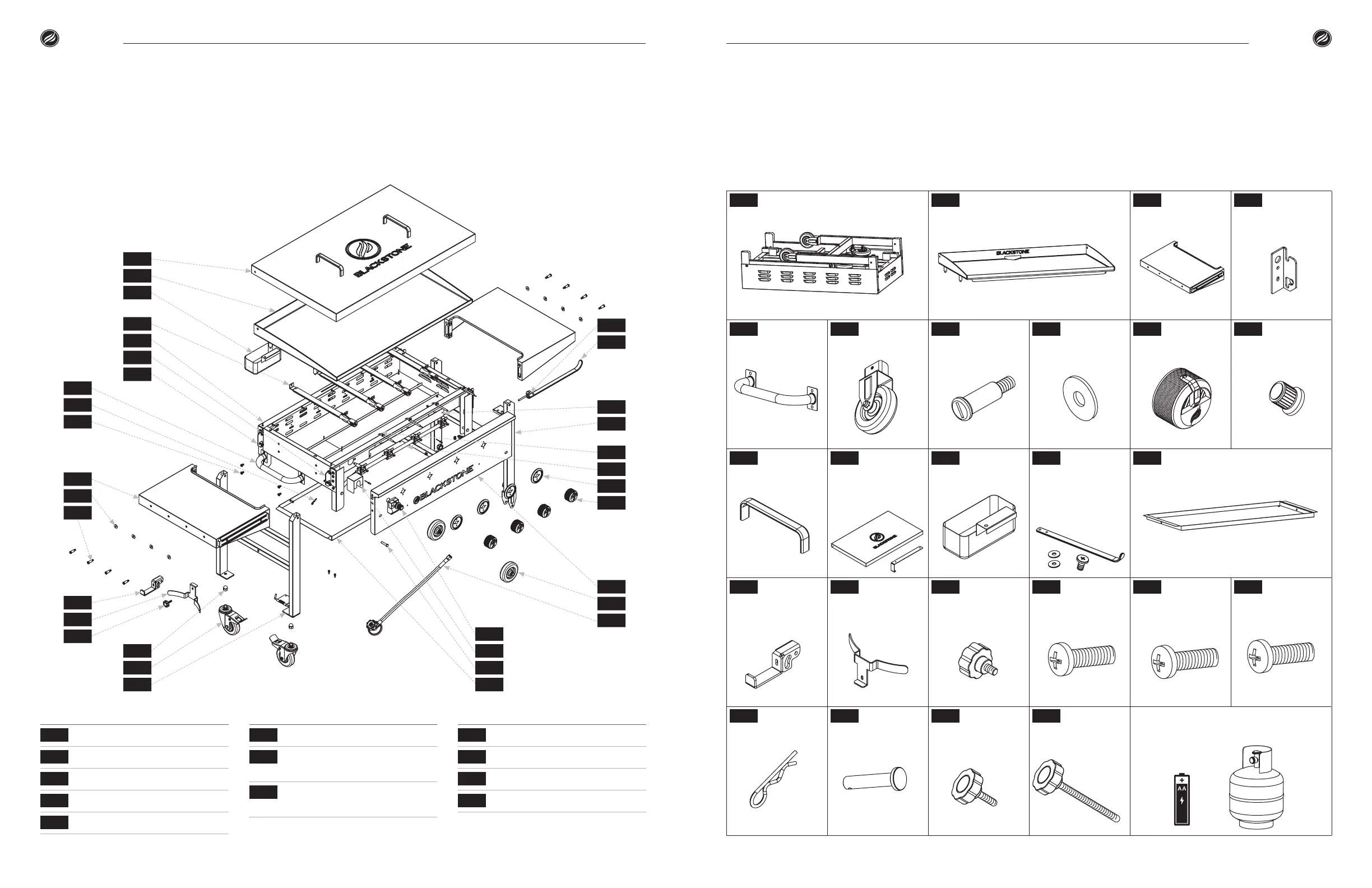

LISTA DE PIEZAS ILUSTRADAVISTA EN DESPIECE ORDENADO
1 Cuerpo (1 pieza) 2 Plancha superior (1 pieza) 3 Estantes
laterales (2 piezas)
4 Placas
laterales (4 piezas)
5 Mango
lateral (1 piezas)
6 Ruedas
(2 piezas)
7 Clavijas
laterales (8 piezas)
8 Arandelas
(8 piezas)
9 Perillas de
control (4 piezas)
10 Botón de
encendido (1 pieza)
11 Asa de tapa
dura (2 piezas)
12 Tapa dura (1
pieza) y gancho de
tapa dura (2 piezas)
13 Vaso de
grasa (1 pieza)
14 Soporte para
toallas de papel (1
pieza) y Arandelas
(2 piezas) y Perno
M6x16 (1 pieza)
15 Bandeja Inferior (1 pieza)
16 Colgador
superior del tanque
(1 pieza)
17 Soporte del
tanque inferior
(1 pieza)
18 Tornillo
pequeño (2 piezas)
19 Perno
M6x12 (13 piezas)
20 Tornillos
M8 (8 piezas)
21 Pernos
M4X10 (4 piezas)
22 Pasador de
chaveta (1 pieza)
23 Pasador de
seguridad (1 pieza)
24 Tornillo
mediano (1 pieza)
25 Tornillo
grande (1 pieza)
NO INCLUIDO - Tanque de gas LP de 20
lb y batería AA
PIEzAS
CTD
1.1a
Panel de fondo
1
1.1b
Panel de control
1
1.2a
Riel de gas
1
1.2b
Quemadores Tubulares
4
1.2c
Agujas de encendido
4
PIEzAS
CTD
1.3
Manguera Reguladora
1
1.4
Asamblea de pierna
izquierda
1
1.5
Asamblea de pierna
derecha
1
PIEzAS
CTD
1.6
Ruedas
2
1.7
Nueces
2
1.8
Biseles de perilla
4
1.9
Igniter Heat Shield
1
12
2
13
1.1
7
8
3
14
1.1b
1.2a
1.2b
1.2
9
1.8
1.6
1.7
1.4
1.5
6
1.3
15
23
10
1.9
22
19
5
4
20
1
17
24
25
16
