MANUAL DEL PROPIETARIO | GUÍA DE MONTAJE MODELO: 
GUÍA DE MONTAJE

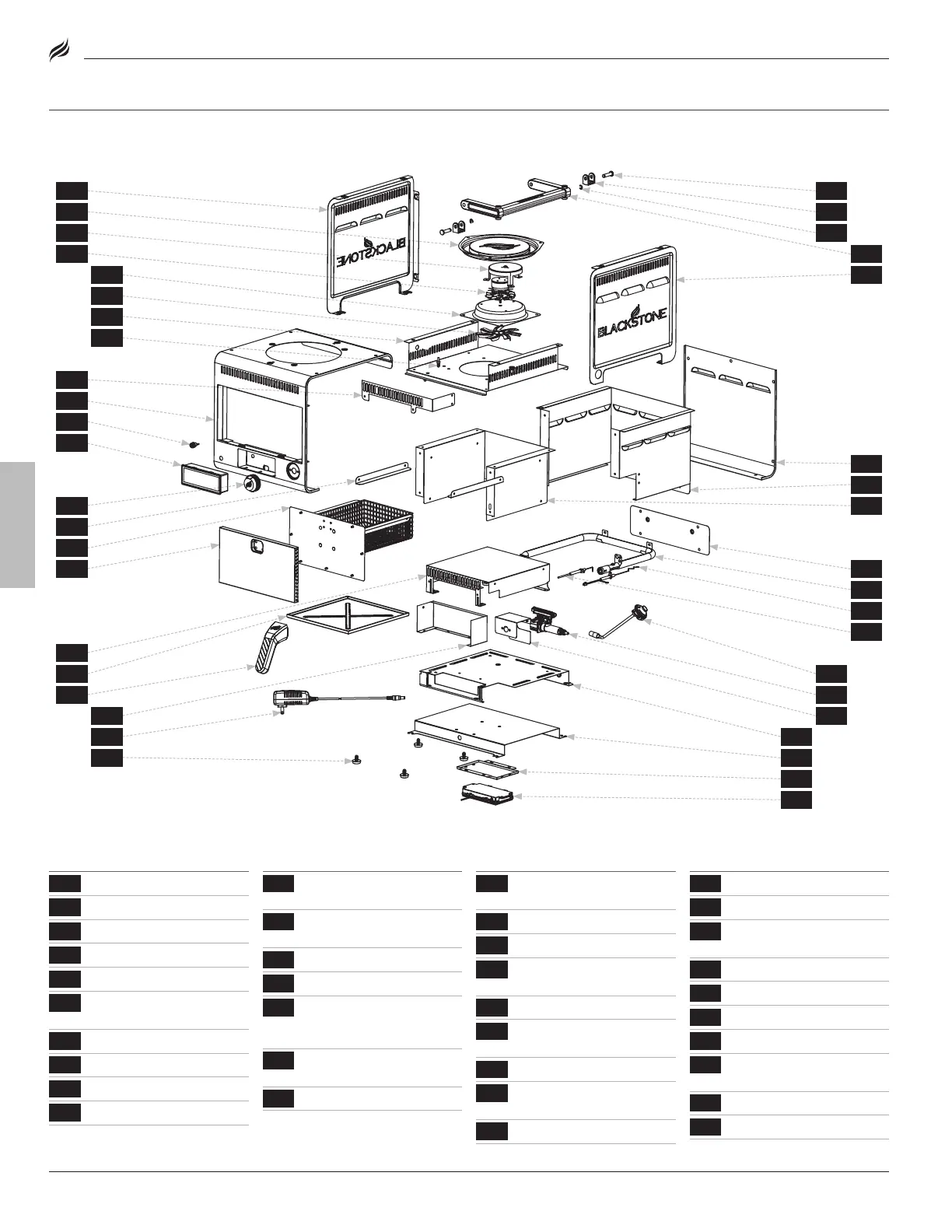

VISTA EN DESPIECE ORDENADO
LISTA DE PARTES
PIEzAS
CTD
1.1a
Concha exterior 
1.1b
Panel izquierdo 
1.1c
Panel derecho

1.1d
Panel trasero 
1.1e
Panel inferior 
1.2a
Panel envolvente del
cajón

1.2b
Panel deflector del cajón 
1.2c
Panel superior del cajón

1.2d
Panel inferior del cajón 
1.3a
Caja de batería 
PIEzAS
CTD
1.3b
Placa de montaje de la
caja de batería

1.3c
E
scudo térmico de la caja
de la batería

1.4a
Carcasa del ventilador 
1.4b
Soporte del motor 
1.4c
Conjunto de ventilador
(motor + aspa de venti-
lador pequeña)

1.4d
Cubierta de las aspas del
ventilador

1.4e
A
spa de ventilador grande

PIEzAS
CTD
1.5a
Componente del contro-
lador

1.5b
Bloque de CC 
1.5c
Bases para los pies 
1.6a
Rampa de gas y válvula
de seguridad.

1.6b
Quemador en U

1.6c
Placa de soporte del
quemador

1.6d
Escudo térmico de válvula 
1.7a
Aguja de detección de
iones

1.7b
Aguja de encendido 
PIEzAS
CTD
1.7c
Par termoeléctrico 
1.8a
Soportes para freidoras 
1.8b
Caja de aislamiento
térmico

1.8c
Tapa de la válvula 
1.9a
Manejar 
1.9b
Asa de asientos 
1.9c
Pasadores de corte 
1.9d
Anillos de pasador de
seguridad

2.1
Cesta del cajón 
2.2
Frente del cajón 
1.3c7
4
5 6
1.1a
1.7a
1.4a
1.2b
1.9a
1.5b
1.1d
1.8a
1.4d
1.3a
1.9d
1.6b
1.1b
1.7b
1.4b
1.2c
1.9b
1.5c 1.1e
1.8b
1.4e
1.3b
2.1
1.6c
1.1c
1.7c
1.4c
1.2d
1.9c
1.6a
1.2a
1.8c
1.5a
3
2.2
1.6d

