Blaupunkt 200 Series - Monteringsanvisningar

Montering
14 | Sida
Monteringsanvisningar
Säkerhetsanvisningar
Följ följande säkerhetsanvisningar vid
montering och anslutning.
• Koppla bort batteriets minuspol! Följ
biltillverkarens säkerhetsanvisningar.
• Var försiktig så att inga delar av fordonet skadas
när du borrar hålen.
• Ledararean av plus- och minusledarna får inte
vara mindre än 1,5 mm
2
.
• Anslut inte bilkontakterna till radion!
Lämplig adapterkabel för din fordonstyp kan
köpas från din auktoriserade BLAUPUNKT-
återförsäljare.
• Beroende på märke och modell kan ditt fordon
skilja sig från beskrivningen i denna
bruksanvisning. Blaupunkt kan inte hållas
ansvarigt för skador orsakade av felaktig
anslutning och installation av enheten.
Om informationen som anges här,
överensstämmer inte med de specifika kraven i
ditt system, kontakta din auktoriserade
Blaupunkt-återförsäljare, fordonstillverkare eller
vår kundtjänst. Vid installation av en förstärkare,
anslut först enhetens jord innan kontakter ansluts
i linjeutgångarna.
Anslut inte jorden av externa enheter till
bilradions jord (huset).

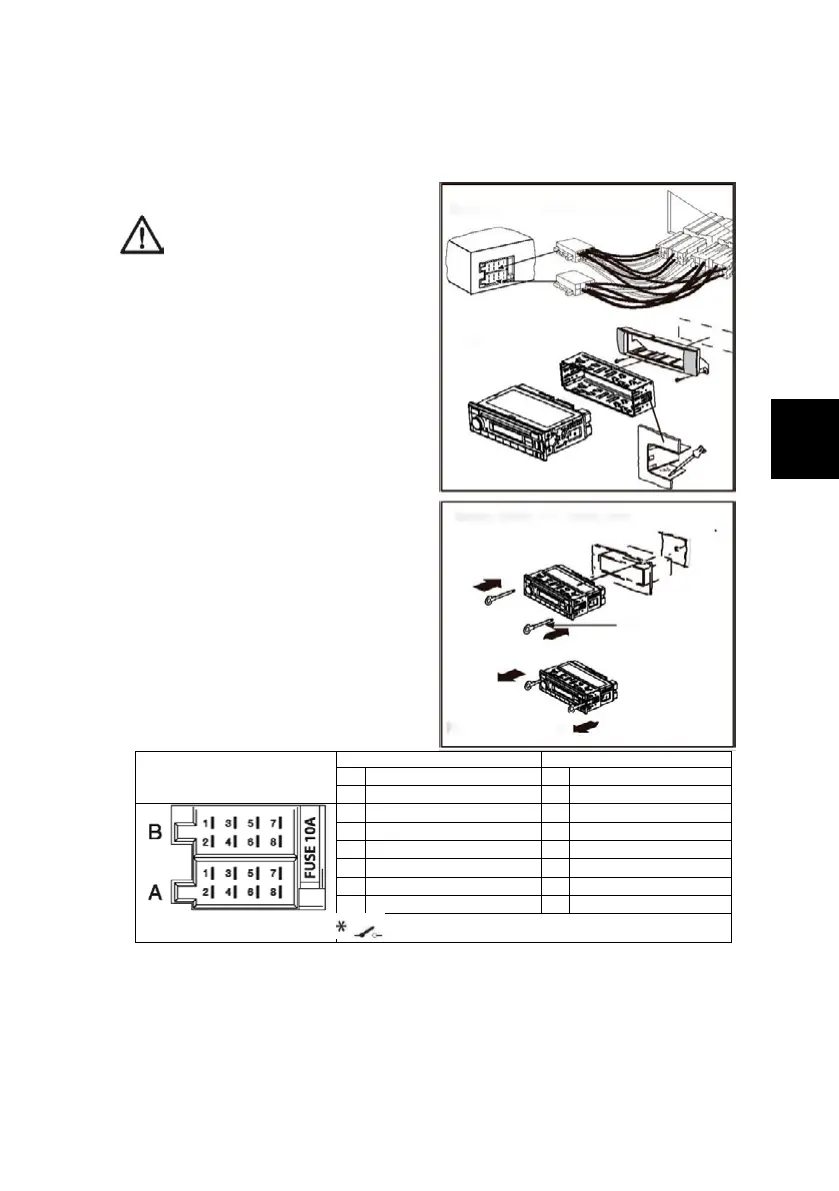

ISO-kontakt
A
B
1
NC
och
RR + högtalarutgång
2
Stäng av ljudet i telefonen
2
RR-högtalarutgång
3
NC
3
RF + högtalarutgång
4
Fast + 12V
4
RF-högtalarutgång
5
Auto antenn *
5
LF + högtalarutgång
6
NC
6
LF-högtalarutgång
7
Kl. 1 5 / tändning
7
LR + högtalarutgång
8
Jord
8
LR-högtalarutgång
Switch-mode strömförsörjning +12 V / max. 150 mA
Finns som tillbehör
Monteringssatser
Demontera med demonteringsnycklar
Nycklar för
demontering
Ta bort huvudenheten
SV
14
NC
1
