Blaupunkt 200 Series - Asennusohjeet

Asennus
14 | Sivu

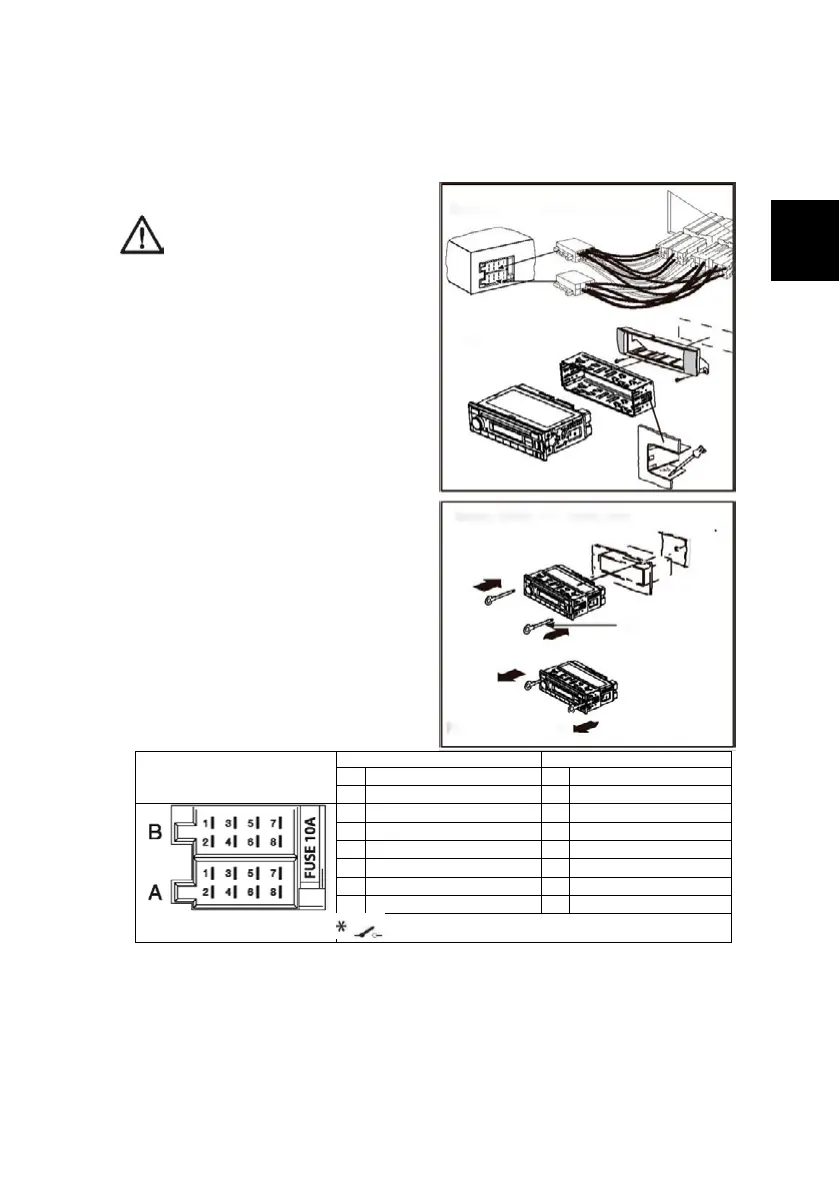

Asennusohjeet
Turvallisuusohjeet
Noudata asennus- ja liitäntätöiden
yhteydessä alla esitettyjä turvallisuusohjeita.
• Irrota akun miinusnapakytkentä! Noudata
ajoneuvon valmistajan antamia turvaohjeita.
• Reikien poraamisen aikana on varottava
vaurioittamasta mitään ajoneuvon osaa.
• Plus- ja miinuskaapelin poikkipinta-ala ei saa olla
pienempi kuin 1,5 mm
2
.
• Älä kytke ajoneuvon pistokkeita radioon!
Saat autoosi sopivan soitinjohdon valtuutetulta
BLAUPUNKT tuotteiden-kauppiaalta.
• Ajoneuvosi voi merkistä ja mallista riippuen
poiketa tässä käyttöohjeessa esitetystä
kuvauksesta. Blaupunkt ei vastaa mistään
asennus- tai kytkentävirheiden aiheuttamista
vaurioista.
Jos tässä annetut tiedot eivät vastaa asennuksesi
erityisvaatimuksia, ota yhteyttä valtuutettuun
Blaupunkt-jälleenmyyjään, ajoneuvovalmistajaan
tai asiakaspalveluumme. Kun asennat
vahvistimen, on ennen pistokkeiden liittämistä
liittimiin ensin liitettävä laite maadoituksen
linjalähtöliittimiin.
Älä kytke ulkoisten laitteiden
maadoitusta autoradion (kotelon)
maadoitukseen.
ISO-liitäntä
A
B
1
NC
i
RR+ kaiuttimen lähtö
2
Puhelimen mykistys
2
RR- kaiuttimen lähtö
3
NC
3
RF+ kaiuttimen lähtö
4
Kiinteä + 12 V
4
RF- kaiuttimen lähtö
5
Auton antenni*
5
LF+ kaiuttimen lähtö
6
NC
6
LF- kaiuttimen lähtö
7
Kl. 1 5/käynnistys
7
LR+ kaiuttimen lähtö
8
Maadoitus
8
LR- kaiuttimen lähtö
Pulssivirtalähde +12 V / maks. 150 mA
Saatavissa lisävarusteina
Asennussetit
Irrottaminen irrotusavaimilla
Irrotusavaimet
Päälaitteen
poisottaminen
FI
14
NC
1
