Blaupunkt 200 Series - Monteringsanvisninger

Montering
14 | Side
Monteringsanvisninger
Sikkerhedsanvisninger
Overhold følgende sikkerhedsinstruktioner
for montering og tilslutning.
• Frakobl batteriets negative pol! Overhold
bilfabrikantens sikkerhedsinstruktioner.
• Pas på ikke at beskadige dele af køretøjet, når du
borer hullerne.
• Tværsnittet på de positive og negative kabler må
ikke være mindre end 1,5 mm2.
• Tilslut ikke bilens stik til radioen!
Det adapterkabel, der passer til din køretøjstype,
kan købes hos en autoriseret BLAUPUNKT-
forhandler.
• Afhængigt af mærke og model kan dit køretøj
afvige fra beskrivelsen i denne
betjeningsvejledning. Blaupunkt bærer ikke
noget ansvar for skader forårsaget af forkert
tilslutning og installation af enheden.
Hvis oplysningerne her ikke svarer til de specifikke
krav til din installation, skal du kontakte din
autoriserede Blaupunkt-forhandler, bilproducent
eller vores hotline. Når du installerer
forstærkeren, skal du først slutte udstyrets
jordforbindelse til line-out-stikkene.
Tilslut ikke jordforbindelsen på eksterne
enheder til bilen på bilradioen (huset).

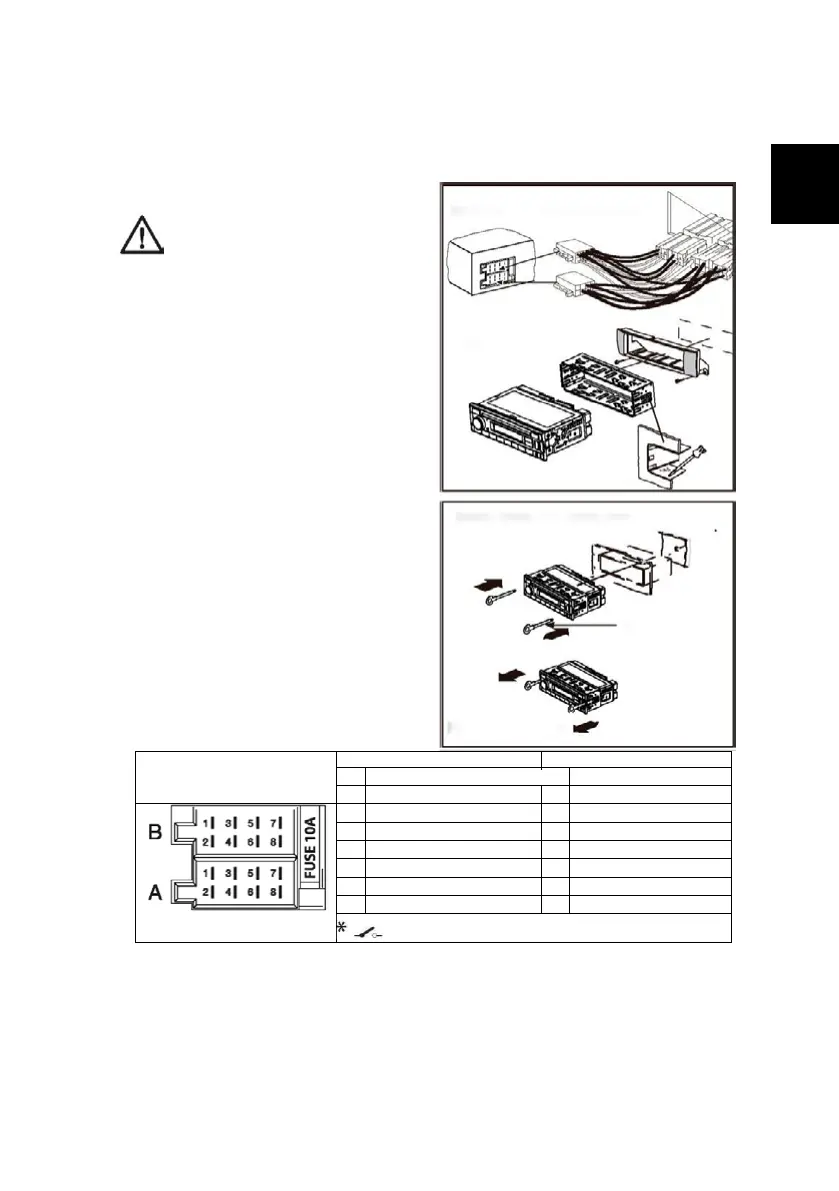

ISO-stik
A
B
1
NC
og
Højttalerudgang RR+
2
Dæmp telefon
2
Højttalerudgang RR-
3
NC
3
Højttalerudgang RF+
4
Fast + 12V
4
Højttalerudgang RF-
5
Autoantenne*
5
Højttalerudgang LF+
6
NC
6
Højttalerudgang LF-
7
Kl. 1 5/tænding
7
Højttalerudgang LR+
8
Jordforbindelse
8
Højttalerudgang LR-
Impulsstrømforsyning +12 V / max. 150 mA
Fås som ekstra tilbehør
Monteringssæt
Demontering med demonteringsnøgler
Demonterin
gsnøgler
Fjernelse af
hovedenheden
DA
14
NC
1
