Montáž
14 | Strana

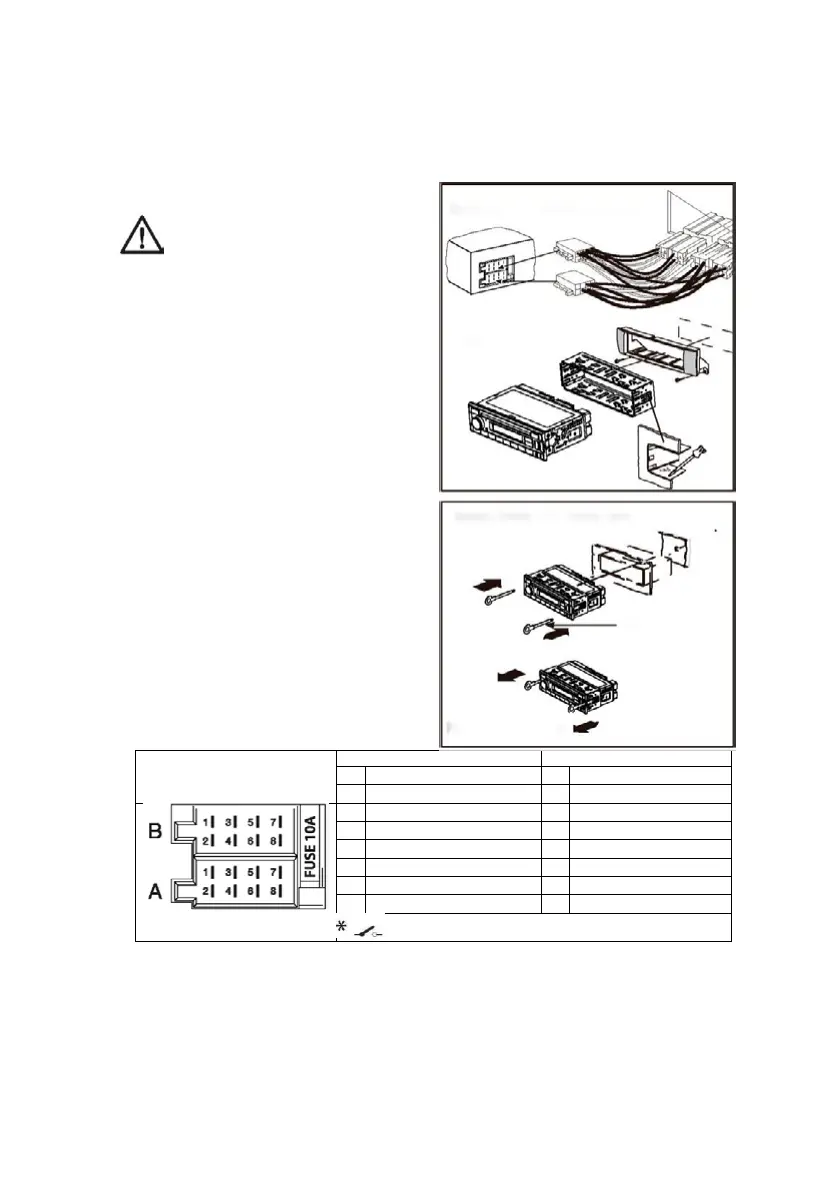

Montážní pokyny
Bezpečnostní instrukce
Při montáži a připojení dodržujte následující
bezpečnostní pokyny.
• Odpojte záporný pól baterie! Dodržujte
bezpečnostní pokyny výrobce vozidla.
• Při vrtání otvorů dávejte pozor, abyste
nepoškodili žádné jiné části vozidla.
• Průřez kladného a záporného kabelu nesmí být
menší než 1,5 mm
2
.
• Nepřipojujte konektory vozidla k rádiu!
Odpovídající kabel adaptéru pro Váš typ vozidla
lze zakoupit u autorizovaného prodejce výrobků
BLAUPUNKT.
• V závislosti na značce a modelu se Vaše vozidlo
může lišit od popisu uvedeného v tomto návodu.
Společnost Blaupunkt nenese odpovědnost za
škody způsobené nesprávným připojením a
instalací zařízení.
Pokud zde uvedené informace neodpovídají
konkrétním požadavkům Vaší instalace,
kontaktujte svého autorizovaného prodejce
výrobků Blaupunkt, výrobce vozidla nebo náš
zákaznický servis. Při instalaci zesilovače připojte
zařízení k uzemnění před připojením zástrček do
výstupních zásuvek.
Nepřipojujte uzemnění externích zařízení
k uzemnění autorádia (pouzdro)
.
ISO konektor
A
B
1
NC
a
Výstup reproduktoru RR+
2
Ztlumení telefonu
2
Výstup reproduktoru RR-
3
NC
3
Výstup reproduktoru RF+
4
Stálé +12V
4
Výstup reproduktoru RF-
5
Automatická anténa *
5
Výstup reproduktoru LF+
6
NC
6
Výstup reproduktoru LF-
7
Kl. 1 5/zapalování
7
Výstup reproduktoru LR+
8
Uzemnění
8
Výstup reproduktoru LR-
Impulsní napájecí zdroj +12 V / max. 150 mA
K dispozici jako volitelné
příslušenství
Montážní sady
Demontáž pomocí demontážních klíčů
Demontážní
klíče
Vytažení hlavní
jednotky
14
NC
