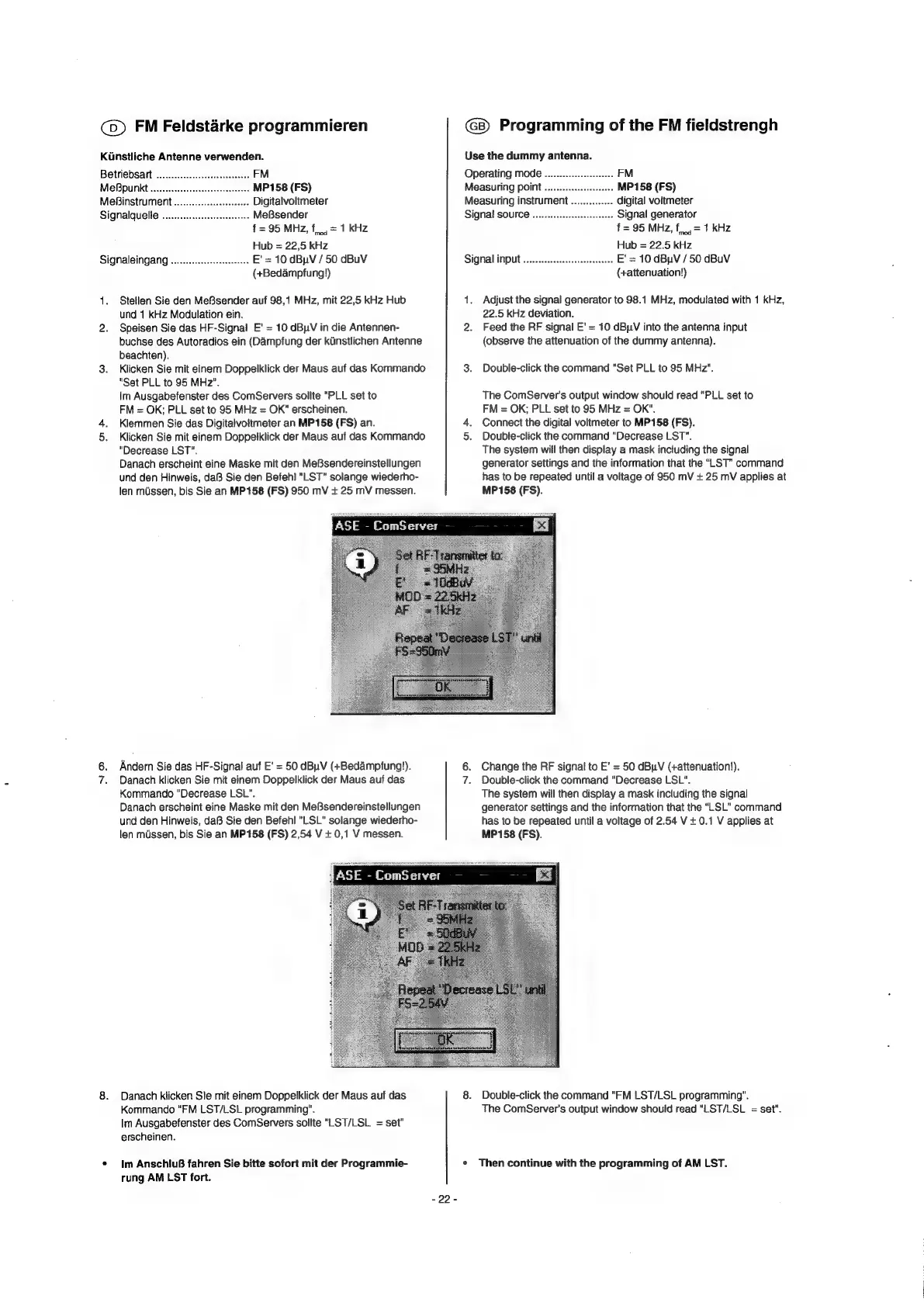

Blaupunkt Essen CD31 - FM Field Strength Programming; FM Field Strength Programming Steps

(> FM Feldstarke programmieren
Kiinstliche Antenne verwenden.
Betriebsart
MeBpunit .... ... MP158 (FS)
MeBinstrument .. Digitalvoltmeter
Signalquelie MeBsender
f = 95 MHz, f,, = 1 kHz
Hub = 22,5 kHz
Signaleingang ...........:.ceeeeee E'= 10 dBuV / 50 dBuV
(+Bedampfung!)
1. Stellen Sie den MeBsender auf 98,1 MHz, mit 22,5 kHz Hub
und 1 kHz Modulation ein.
2. Speisen Sie das HF-Signal E' = 10 dByV in die Antennen-
buchse des Autoradios ein (Dampfung der kinstlichen Antenne
beachten).
3. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"Set PLL to 95 MHz".
Im Ausgabefenster des ComServers sollte "PLL set to
FM = OK; PLL set to 95 MHz = OK" erscheinen.
4. Klemmen Sie das Digitalvoltmeter an MP158 (FS) an.
5. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"Decrease LST".
Danach erscheint eine Maske mit den MeBsendereinstellungen
und den Hinweis, daB Sie den Befehl "LST" solange wiederho-
len mussen, bis Sie an MP158 (FS) 950 mV + 25 mV messen.
Programming of the FM fieldstrengh
Use the dummy antenna.
Operating mode
Measuring point ...
Measuring instrument .
MP 158 (FS)
digital voltmeter
Signal source .. Signal generator
f = 95 MHz, fj = 1 kHz
Hub = 22.5 kHz
Signal input ...... cece E' = 10 dBuV / 50 dBuV
(+attenuation!)
1. Adjust the signal generator to 98.1 MHz, modulated with 1 kHz,
22.5 kHz deviation.
2. Feed the RF signal E' = 10 dBpV into the antenna input
(observe the attenuation of the dummy antenna).
3. Double-click the command “Set PLL to 95 MHz".
The ComServer’s output window should read “PLL set to
FM = OK; PLL set to 95 MHz = OK".
4. Connect the digital voltmeter to MP158 (FS).
5. Double-click the command "Decrease LST".
The system will then display a mask including the signal
generator settings and the information that the “LST” command
has to be repeated until a voltage of 950 mV + 25 mV applies at
MP 158 (FS).
6. Andern Sie das HF-Signal auf E' = 50 dBuV (+Bedampfung)).
7. Danach klicken Sie mit einem Doppelklick der Maus auf das
Kommando "Decrease LSL".
Danach erscheint eine Maske mit den MeBsendereinstellungen
und den Hinweis, daB Sie den Befehl "LSL" solange wiederho-
len mdssen, bis Sie an MP158 (FS) 2,54 V + 0,1 V messen.
6. Change the RF signal to E’ = 50 dBuV (+attenuation!).
7. Double-click the command "Decrease LSL".
The system will then display a mask including the signal
generator settings and the information that the “LSL” command
has to be repeated until a voltage of 2.54 V + 0.1 V applies at
MP 158 (FS).
8. Danach Klicken Sle mit einem Doppelklick der Maus auf das
Kommando "FM LST/LSL programming".
Im Ausgabefenster des ComServers sollte "LST/LSL = set"
erscheinen.
* Im AnschluB fahren Sie bitte sofort mit der Programmie-
rung AM LST fort.
8. Double-click the command "FM LST/LSL programming".
The ComServer’s output window should read "LST/LSL = set".
¢ Then continue with the programming of AM LST.
