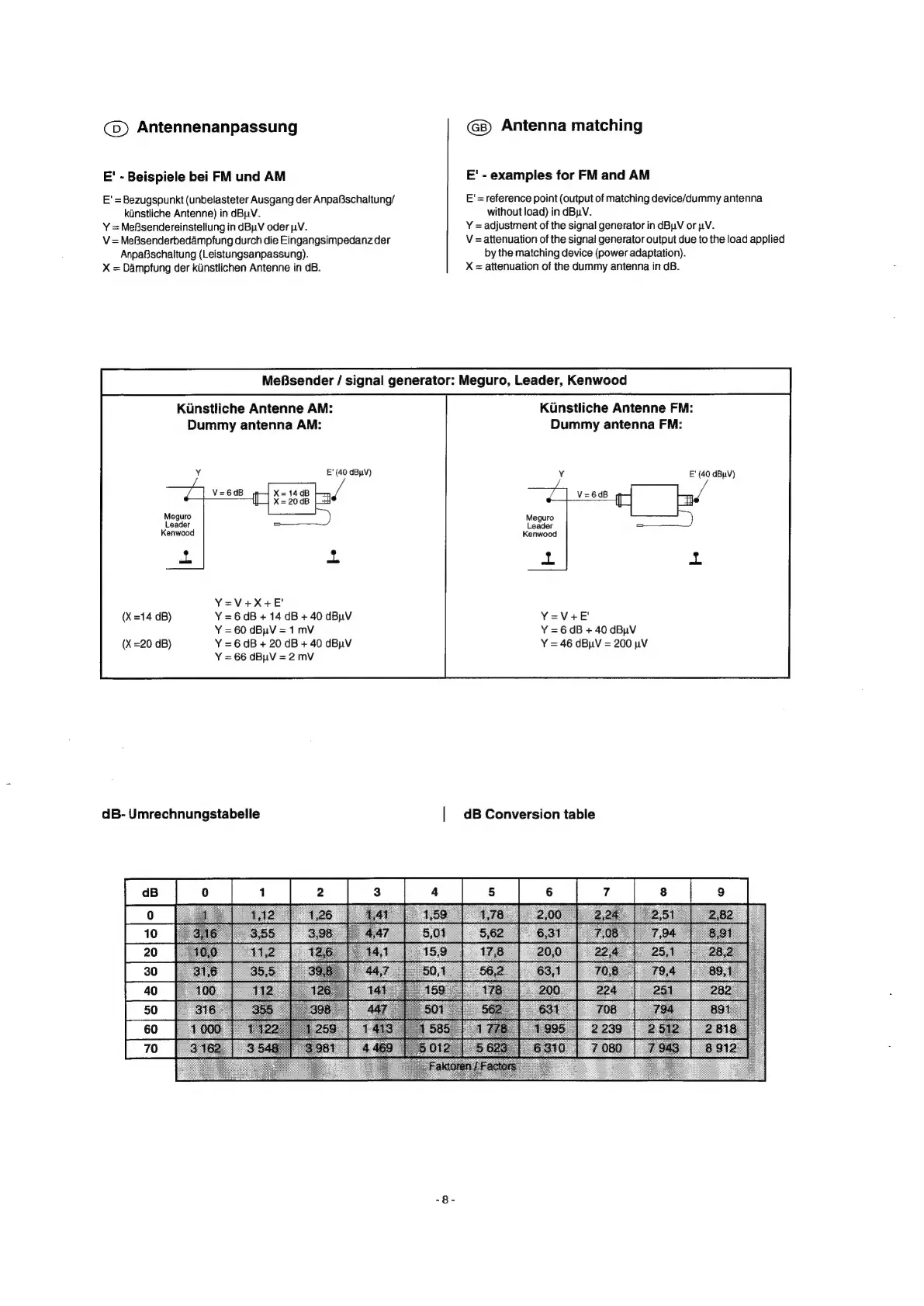

@o) Antennenanpassung Antenna matching
E' - Beispiele bei FM und AM E' - examples for FM and AM
E' = Bezugspunkt (unbelasteter Ausgang der AnpaBschaltung/ E'= reference point (output of matching device/dummy antenna
kinstliche Antenne) in dBuv. without load) in dBuV.
Y = MeBsendereinstellung in dBuV oder pV. Y = adjustment of the signal generator in dBuV or pV.
V = MeBsenderbedampfung durch die Eingangsimpedanz der V =attenuation of the signal generator output due to the load applied
AnpaBschaltung (Leistungsanpassung). by the matching device (power adaptation).
X = Dampfung der kiinstlichen Antenne in dB. X = attenuation of the dummy antenna in dB.
MeBsender / signal generator: Meguro, Leader, Kenwood
Kinstliche Antenne AM: Kinstliche Antenne FM:
Dummy antenna AM: Dummy antenna FM:
E' (40 dBuV) E' (40 dBuV)
Meguro M
Leader Leeder
Kenwood Kenwood
i t Ea
Y=V+X+E'
Y=6dB+14dB+40dBuV Y=V+E'
Y =60 dBuV = 1 mV Y =6 dB + 40 dBuVv
Y =6 dB + 20 dB + 40 dBuV Y = 46 dBuV = 200 pV
Y = 66 dBuV =2 mV
dB- Umrechnungstabelle | dB Conversion table
