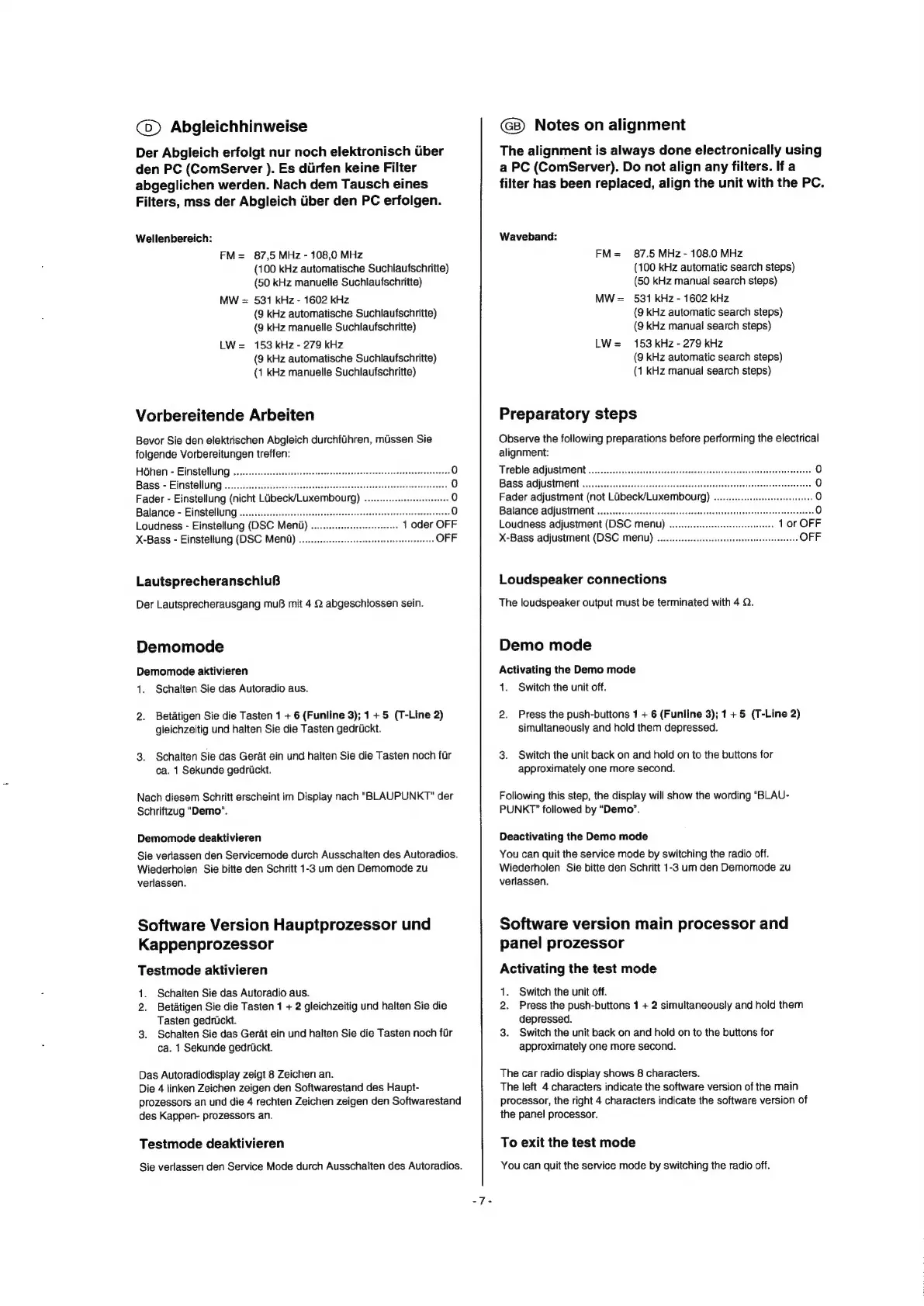

©) Abgleichhinweise
Der Abgleich erfolgt nur noch elektronisch Uber
den PC (ComServer ). Es diirfen keine Filter
abgeglichen werden. Nach dem Tausch eines
Filters, mss der Abgleich tiber den PC erfolgen.
Wellenbereich:
FM = 87,5 MHz - 108,0 MHz
(100 kHz automatische Suchlaufschritte)
(50 kHz manuelle Suchlaufschritte)
MW = 531 kHz - 1602 kHz
(9 kHz automatische Suchlaufschritte)
(9 kHz manuelle Suchlaufschritte)
LW = 153 kHz - 279 kHz
(9 kHz automatische Suchlaufschritte)
(1 kHz manuelle Suchlaufschritte)
Vorbereitende Arbeiten
Bevor Sie den elektrischen Abgleich durchfuhren, missen Sie
folgende Vorbereitungen treffen:
HOhen - Einstellung ...........e cesses eeeeeeeseseeeerereeeeeees
Bass - Einstellung
Fader - Einstellung (nicht Lubeck/Luxembourg)
Balance - Einstellung ...........
Loudness - Einstellung (DSC Mend) . :
X-Bass - Einstellung (DSC Ment) 0.0... eesccsecsesceeeeessteeeeeeeeeeee
LautsprecheranschluB
Der Lautsprecherausgang muB mit 4 Q abgeschlossen sein.
Demomode
Demomode aktivieren
1. Schaiten Sie das Autoradio aus.
2. Betatigen Sie die Tasten 1 + 6 (Funline 3); 1+5 (T-Line 2)
gleichzeitig und halten Sie die Tasten gedriickt.
3. Schalten Sie das Gerat ein und halten Sie die Tasten noch fur
ca. 1 Sekunde gedrickt.
Nach diesem Schritt erscheint im Display nach "BLAUPUNKT" der
Schriftzug "Demo".
Demomode deaktivieren
Sie verlassen den Servicemode durch Ausschalten des Autoradios.
Wiederholen Sie bitte den Schritt 1-3 um den Demomode zu
verlassen.
Software Version Hauptprozessor und
Kappenprozessor
Testmode aktivieren
1. Schalten Sie das Autoradio aus.
Bet&tigen Sie die Tasten 1 + 2 gleichzeitig und halten Sie die
Tasten gedrickt.
3. Schalten Sie das Gert ein und halten Sie die Tasten noch fir
ca. 1 Sekunde gedritckt.
Das Autoradiodisplay zeigt 8 Zeichen an.
Die 4 linken Zeichen zeigen den Softwarestand des Haupt-
prozessors an und die 4 rechten Zeichen zeigen den Softwarestand
des Kappen- prozessors an.
Testmode deaktivieren
Sie verlassen den Service Mode durch Ausschalten des Autoradios.
Notes on alignment
The alignment is always done electronically using
a PC (ComServer). Do not align any filters. If a
filter has been replaced, align the unit with the PC.
Waveband:
FM=_ 87.5 MHz - 108.0 MHz
(100 kHz automatic search steps)
(50 kHz manual search steps)
531 kHz - 1602 kHz
(9 kHz automatic search steps)
(9 kHz manual search steps)
153 kHz - 279 kHz
(9 kHz automatic search steps)
(1 kHz manual search steps)
MW =
LW=
Preparatory steps
Observe the following preparations before performing the electrical
alignment:
Treble adjustment ..
Bass adjustment
Fader adjustment (not Libeck/Luxembourg) .. ‘
Balance adjustment .......... cece cece cee eeee cece neesnteeserseseecanseeenenee 0
Loudness adjustment (DSC menu)
X-Bass adjustment (DSC menu)
Loudspeaker connections
The loudspeaker output must be terminated with 4 Q.
Demo mode
Activating the Demo mode
1. Switch the unit off.
2. Press the push-buttons 1 + 6 (Funline 3); 1+5 (T-Line 2)
simultaneously and hold them depressed.
3. Switch the unit back on and hold on to the buttons for
approximately one more second.
Following this step, the display will show the wording “BLAU-
PUNKT” followed by “Demo”.
Deactivating the Demo mode
You can quit the service mode by switching the radio off.
Wiederholen Sie bitte den Schritt 1-3 um den Demomode zu
verlassen.
Software version main processor and
panel prozessor
Activating the test mode
1. Switch the unit off.
Press the push-buttons 1 + 2 simultaneously and hold them
depressed.
3. Switch the unit back on and hold on to the buttons for
approximately one more second.
The car radio display shows 8 characters.
The left 4 characters indicate the software version of the main
processor, the right 4 characters indicate the software version of
the panel processor.
To exit the test mode
You can quit the service mode by switching the radio off.

Blaupunkt Essen CD31 Specifications

General

Brand	Blaupunkt
Model	Essen CD31
Category	Car Receiver
Language	English
