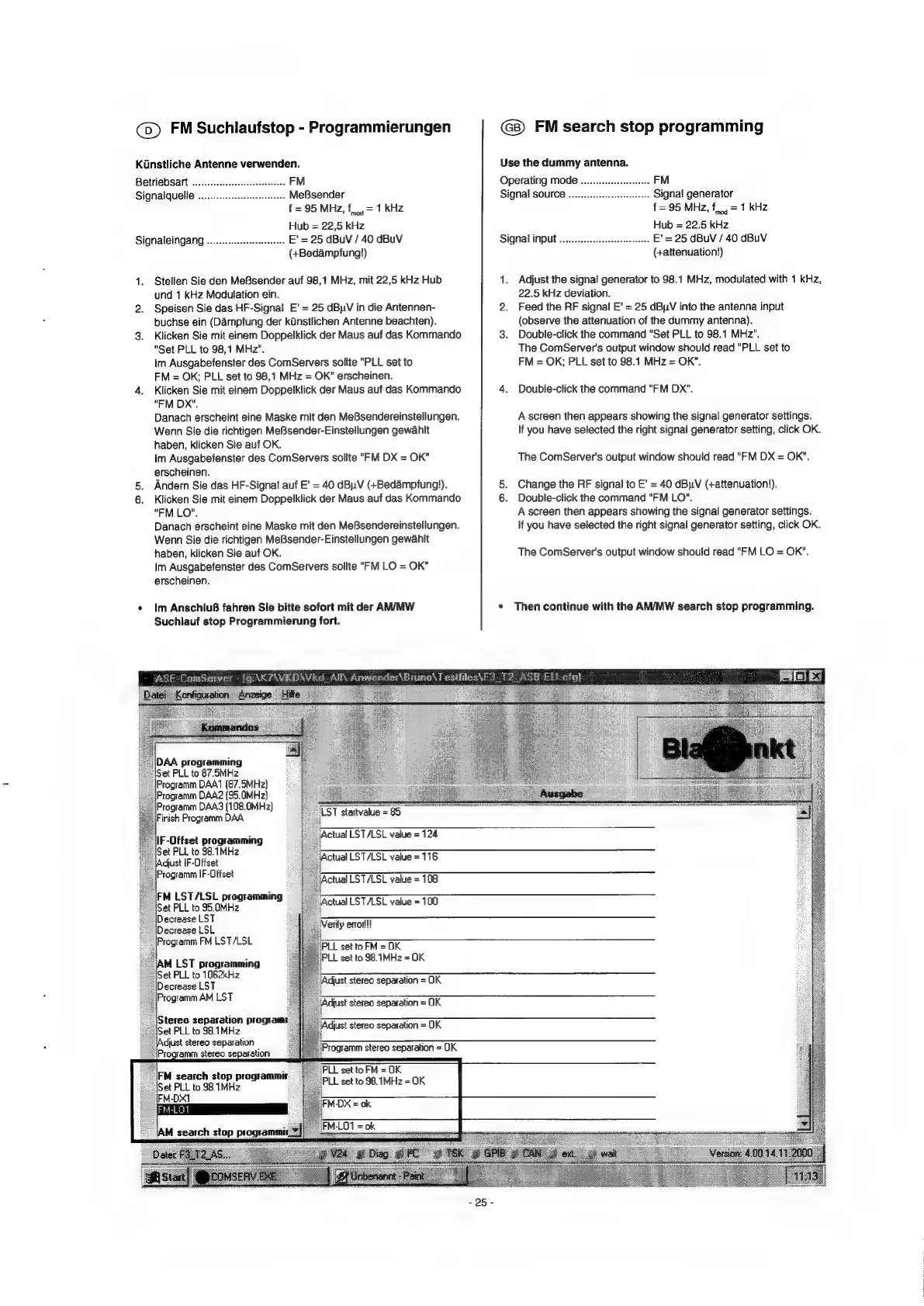

(> FM Suchlaufstop - Programmierungen
Kiinstliche Antenne verwenden.
Betriebsart
Signalquelle MeBsender
f = 95 Mbz, f,,, = 1 kHz
Hub = 22,5 kHz
Signaleingang ..........ccseee E' = 25 dBuV / 40 dBuV
(+Bedampfung!)
1. Stellen Sie den MeBsender auf 98,1 MHz, mit 22,5 kHz Hub
und 1 kHz Modulation ein.
2. Speisen Sie das HF-Signal E' = 25 dByV in die Antennen-
buchse ein (Dampfung der kiinstlichen Antenne beachten).
3. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"Set PLL to 98,1 MHz".
lm Ausgabefenster des ComServers sollte "PLL set to
FM = OK; PLL set to 98,1 MHz = OK" erscheinen.
4. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
“FM DX".
Danach erscheint eine Maske mit den MeBsendereinstellungen.
Wenn Sie die richtigen MeBsender-Einstellungen gewahlt
haben, klicken Sie auf OK.
im Ausgabefenster des ComServers sollte "FM DX = OK"
erscheinen.
Andern Sie das HF-Signa! auf E' = 40 dBV (+Bedampfung}).
6. Klicken Sie mit einem Doppelklick der Maus auf das Kommando
"FM LO".
Danach erscheint eine Maske mit den MeBsendereinstellungen.
Wenn Sie die richtigen MeBsender-Einstellungen gewahit
haben, klicken Sie auf OK.
Im Ausgabefenster des ComServers sollte "FM LO = OK"
erscheinen.
a
e Im AnschluB fahren Sie bitte sofort mit der AM/MW
Suchlauf stop Programmierung fort.
FM search stop programming
Use the dummy antenna.
Operating mode ... ... FM
Signal source .. Signal generator
f = 95 MHz, f= 1 kHz
Hub = 22.5 kHz
.. E'= 25 dBuV / 40 dBuV
(+attenuation!)
Signal input
1. Adjust the signal generator to 98.1 MHz, modulated with 1 kHz,
22.5 kHz deviation.
2. Feed the RF signal E' = 25 dB V into the antenna input
(observe the attenuation of the dummy antenna).
3. Double-click the command "Set PLL to 98.1 MHz".
The ComServer's output window should read "PLL set to
FM = OK; PLL set to 98.1 MHz = OK".
4. Double-click the command "FM Dx".
A screen then appears showing the signal generator settings.
If you have selected the right signal generator setting, click OK.
The ComServer’s output window should read "FM DX = OK".
5. Change the RF signal to E’ = 40 dBuV (+attenuation!).
6. Double-click the command "FM LO".
A screen then appears showing the signal generator settings.
If you have selected the right signal generator setting, click OK.
The ComServer's output window should read "FM LO = OK".
Then continue with the AM/MW search stop programming.
DAA programming
Set PLL to 87.5MHz
Programm DAA1 (87.5MHz}
Programm DAA2 (95.0MHz}
Programm DAA (108.0MH2z)
Finish Programm DAA
IF-Offset programming
Set PLL to 98. 1MHz
Adjust IF-Offset
Programme |F-Cltise ctu LST/LSL value = 108
FM LST/LSL programming
Set PLL to 95.0MHz
Decrease LST
Decrease LSL
Programm FM LST/LSL
Actual LSTALSL value = 100
'AM LST programming
Set PLL to 1062kHz
Decrease LST
Programm AM LST
Stereo separation program
Set PLL to 98.1MHz
djust stereo separation : ——s
Programm stereo separation Progiamm stereo separation = OK
LL set to FM = OK
FM search stop programmis LL set to 98.1MHz = OK
Set PLL to 98.1MHz
pub
‘AM search stop programmi
