Blaupunkt Melbourne C30 Service Manual

- 7 -
dB0123456789
01 1,12 1,26 1,41 1,59 1,78 2,00 2,24 2,51 2,82
10 3,16 3,55 3,98 4,47 5,01 5,62 6,31 7,08 7,94 8,91
20 10,0 11,2 12,6 14,1 15,9 17,8 20,0 22,4 25,1 28,2
30 31,6 35,5 39,8 44,7 50,1 56,2 63,1 70,8 79,4 89,1
40 100 112 126 141 159 178 200 224 251 282
50 316 355 398 447 501 562 631 708 794 891
60 1 000 1 122 1 259 1 413 1 585 1 778 1 995 2 239 2 512 2 818
70 3 162 3 548 3 981 4 469 5 012 5 623 6 310 7 080 7 943 8 912
Faktoren / Factors
Meßsender / signal generator: Meguro, Leader, Kenwood
Künstliche Antenne AM: Künstliche Antenne FM:
Dummy antenna AM: Dummy antenna FM:
V = 6 dB
E’ (40 dBµV)
Y
Meguro
Leader
Kenwood

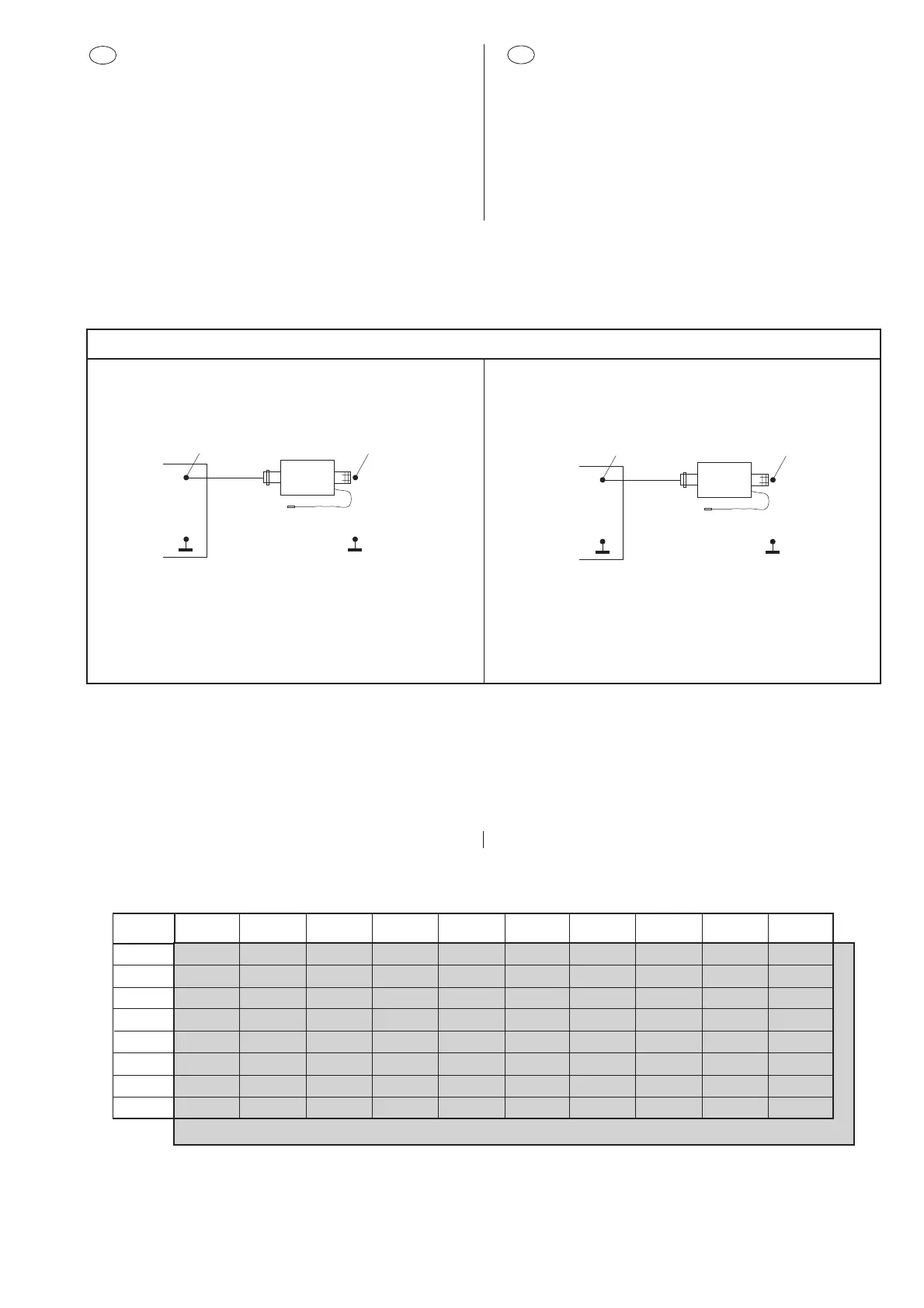

dB- Umrechnungstabelle
dB Conversion table
USA
Antenna matching
E' - examples for FM and AM
E' = reference point (output of matching device/dummy antenna
without load) in dBµV.
Y = adjustment of the signal generator in dBµV or µV.
V = attenuation of the signal generator output due to the load applied
by the matching device (power adaptation).
X = attenuation of the dummy antenna in dB.
D
Antennenanpassung
E' - Beispiele bei FM und AM
E' = Bezugspunkt (unbelasteter Ausgang der Anpaßschaltung/
künstliche Antenne) in dBµV.
Y = Meßsendereinstellung in dBµV oder µV.
V = Meßsenderbedämpfung durch die Eingangsimpedanz der
Anpaßschaltung (Leistungsanpassung).
X = Dämpfung der künstlichen Antenne in dB.
Y = V + X + E'
(X =14 dB) Y = 6 dB + 14 dB + 40 dBµV
Y = 60 dBµV = 1 mV
(X =20 dB) Y = 6 dB + 20 dB + 40 dBµV
Y = 66 dBµV = 2 mV
Y = V + E'
Y = 6 dB + 40 dBµV
Y = 46 dBµV = 200 µV
V = 6 dB
E' (40 dBµV)
Y
Meguro
Leader
Kenwood
X = 14 dB
X = 20 dB
