Block CVR 100 - Anschlüsse am Gerät

Anschlüsse am Gerät

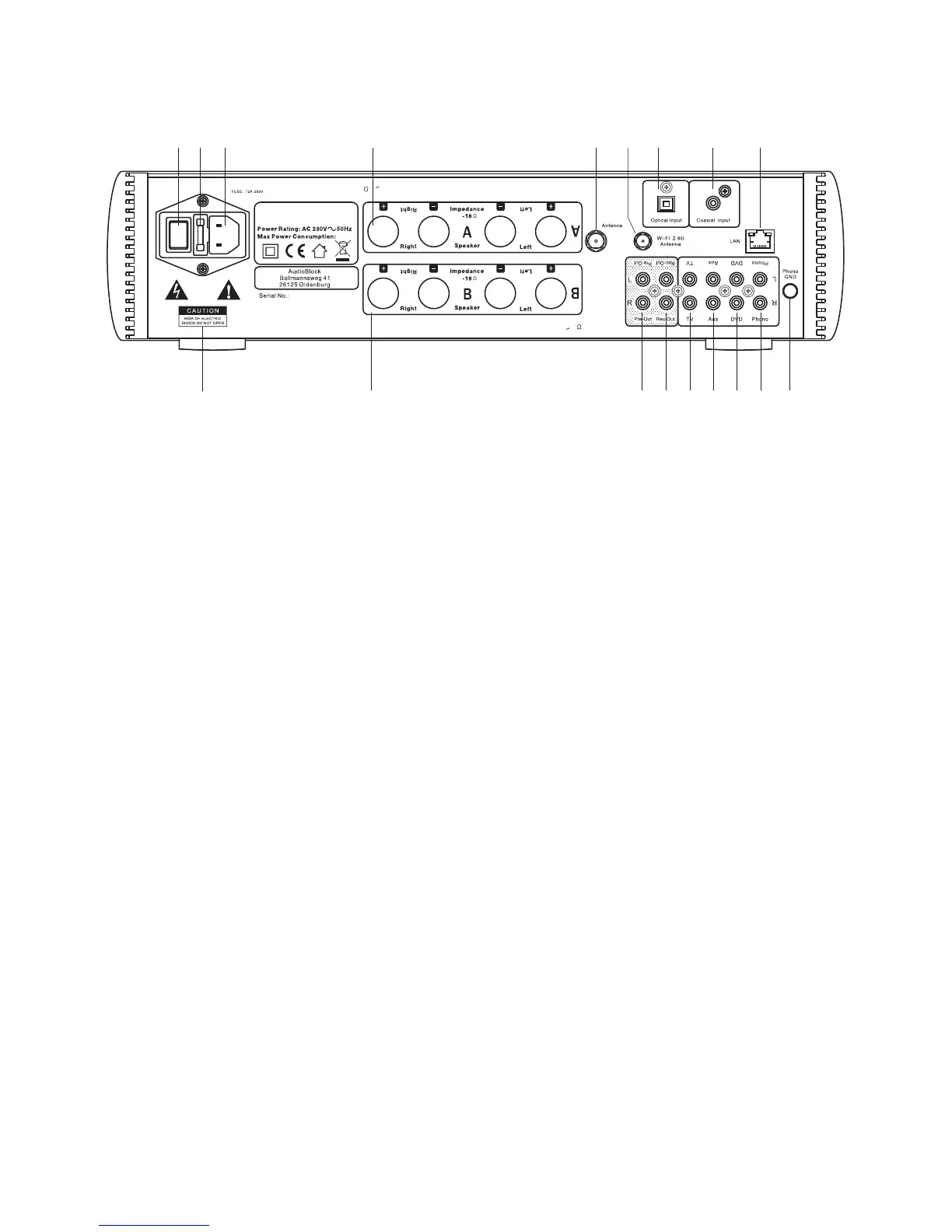

Abschnitt 3 Anschlüsse am Gerät -11-
3
DAB/FM
Model: C VR 100
HIFI-C D Receiver
DAB+ Internet Radio
I
O
4
4
1 2
3
4
5
6
7
8 9
10
11
12
13
14
15 16
17
18
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14-17.
18.
Power Schalter: Mit diesem Hauptschalter können Sie das Gerät ein- und ausschalten.
Bitte beachten Sie, wenn das Gerät auf aus steht, ist es vom Netz getrennt.
Sicherungshalter: In der Halterung befindet sich eine 20mm 2A Sicherung!
Wichtig: Entfernen Sie das Netzkabel, bevor Sie die Sicherung entfernen oder tauschen.
Netzkabelanschluss: Vergewissern Sie sich, dass das Netzkabel nicht beschädigt ist.
Warnhinweise: Die Zeichen zeigen an, dass es sich hier um hohe Spannungen handelt.
Bitte beachten Sie die näheren Hinweise von Seite 2.
Lautsprecher A: Bitte achten Sie auf den richtigen Anschluss von plus und minus!
Lautsprecher B: Bitte achten Sie auf den richtigen Anschluss von plus und minus!
DAB/UKW: Antennen Anschluss.
2,4 G Antenne: Für den Anschluss der Internet Antenne.
Optical Input: Schließen Sie hier ein optisches digitales Kabel an.
Koaxialer Input: Schließen Sie hier ein Koaxiales Kabel an.
Lan: Schließen Sie hier ihr LAN Kabel an.
Pre Out: Ausgang, um einen separaten Verstärker anzuschließen.
Record out: Hier kann ein Aufnahmegerät angeschlossen werden.
Analoge Eingänge wie TV/AUX/DVD/PHONO
Phono GND: Erdungsanschluss für den Plattenspieler.
When output select to A+B, A and B Impedance must be > 8
When output select to A+B, A and B Impedance must be > 8
