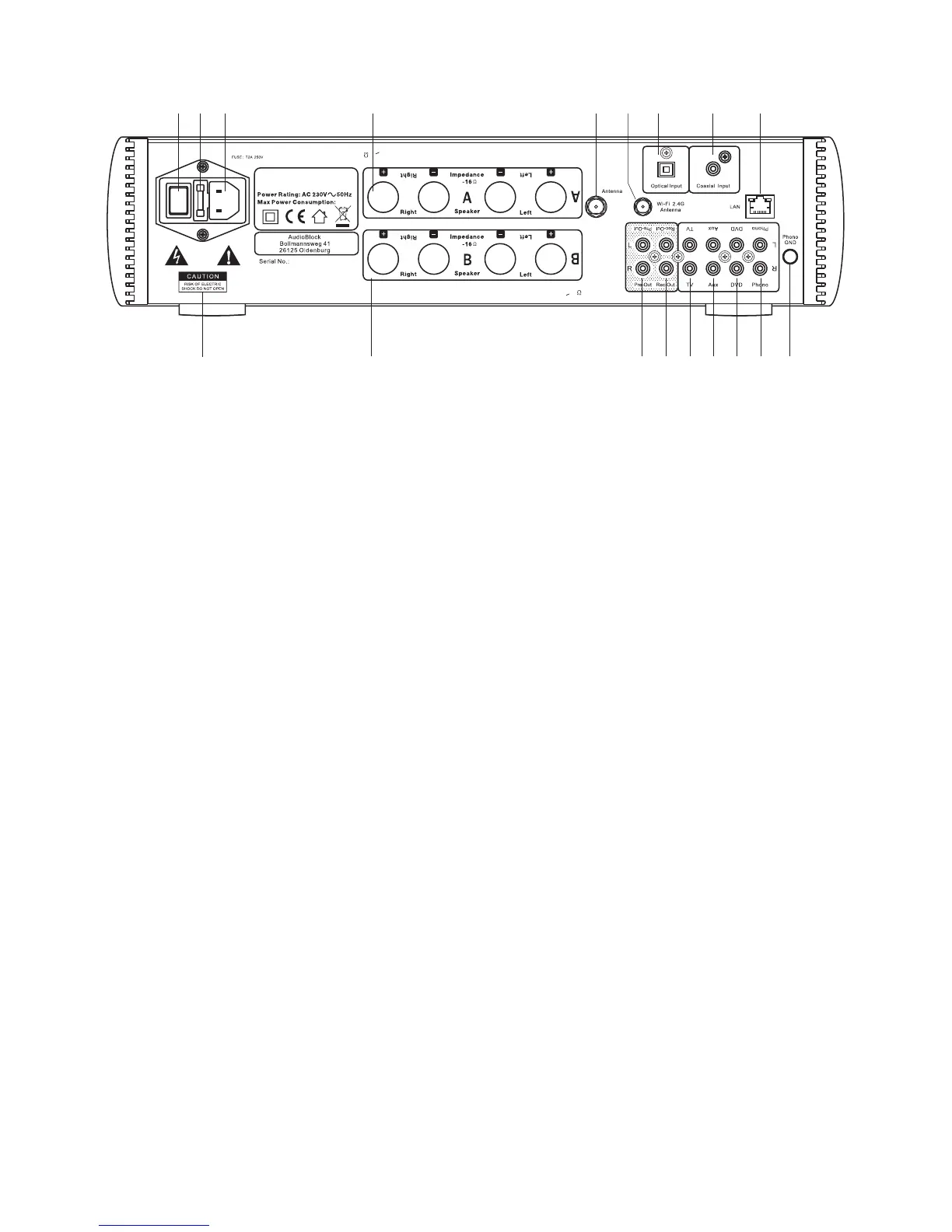

Chapter 3 The device
Rear panel
DAB/FM
Model: C VR 100
HIFI-C D Receiver
DAB+ Internet Radio
I
O
4
4
1 2
3
4
5
6
7
8 9
10
11
12
13
14
15 16
17
18
1. POWER SWITCH: SWITCHES MAINS POWER ON/OFF TO INTERNAL
COMPONENTS, HOWEVER PLEASE NOTE THAT MAINS POWER IS STILL
APPLIED TO THIS UNIT EVEN THOUGH THIS SWITCH MAY BE OFF.
2. FUSE HOLDER: FITTED WITH 20MM T 2A FUSE INSIDE.
" IMPORTANT:"
REMOVE THE MAINS PLUG FROM THE MAINS SOCKET BEFORE ATTEMPTING
TO CHECK/ REPLACE THE FUSE LOCATED ON THIS FUSE HOLDER.
3. MAINS CABLE INLET JACK: PLEASE ENSURE THAT THE INPUT CABLE STRAIN RELIEF
BUSH IS INTACT AND HAS NOT BEEN DAMAGED.
4. WARNING ICONS: PLEASE BE AWARE THAT THIS UNIT CONTAINS HIGH VOLTAGES,
AND SHOULD NOT BE OPENED, PLEASE REFER TO PAGE 2 OF THIS MANUAL.
5. LOUDSPEAKER A OUTPUTS . PLEASE ENSURE THAT +/- CONNECTIONS ARE
MADE PROPERLY BETWEEN REAR OF THE AMPLIFIER AND LOUDSPEAKERS. ENSURE
WIRES ARE NOT FRAYED OR TOUCHING.
6. LOUDSPEAKER B OUTPUTS . PLEASE ENSURE THAT +/- CONNECTIONS ARE
MADE PROPERLY BETWEEN REAR OF THE AMPLIFIER AND LOUDSPEAKERS. ENSURE
WIRES ARE NOT FRAYED OR TOUCHING.
7. DAB/FM ANTENNA JACK.
8. 2.4G WI-FI ANTENNA INPUT JACK (FOR INTERNET RADIO).
9. DIGITAL OPTICAL INPUT JACK.
10. DIGITAL COAXIAL INPUT JACK.
11. LAN WIRE INPUT JACK (FOR INTERNET RADIO).
12. PRE-AMP SIGNAL OUTPUT JACK.
13.RECORD SIGNAL OUTPUT JACK.
14-17. ANALOG SIGNAL INPUT JACK FOR TV/AUX/DVD/PHONO.
18. PHONO GRAND CONNECTION SCREW
When output select to A+B, A and B Impedance must be > 8
When output select to A+B, A and B Impedance must be > 8
