78-F*
* 20K4A00.01: 80-F
4.6
2 x 609.1x00
Ø 3.5 x 15 mm
2 x 660.0950
Ø 3.5 x 9.5 mm
3 x Ø 4 x 35 mm
D (mm)
X (mm)
16 19 22 26
70 59 49 35
OEB 75°
Y = FH x 0.29 - 15 + D
OEB 100° Y = FH x 0.17 - 15 + D
A = FH x 0.26 + 15 - D

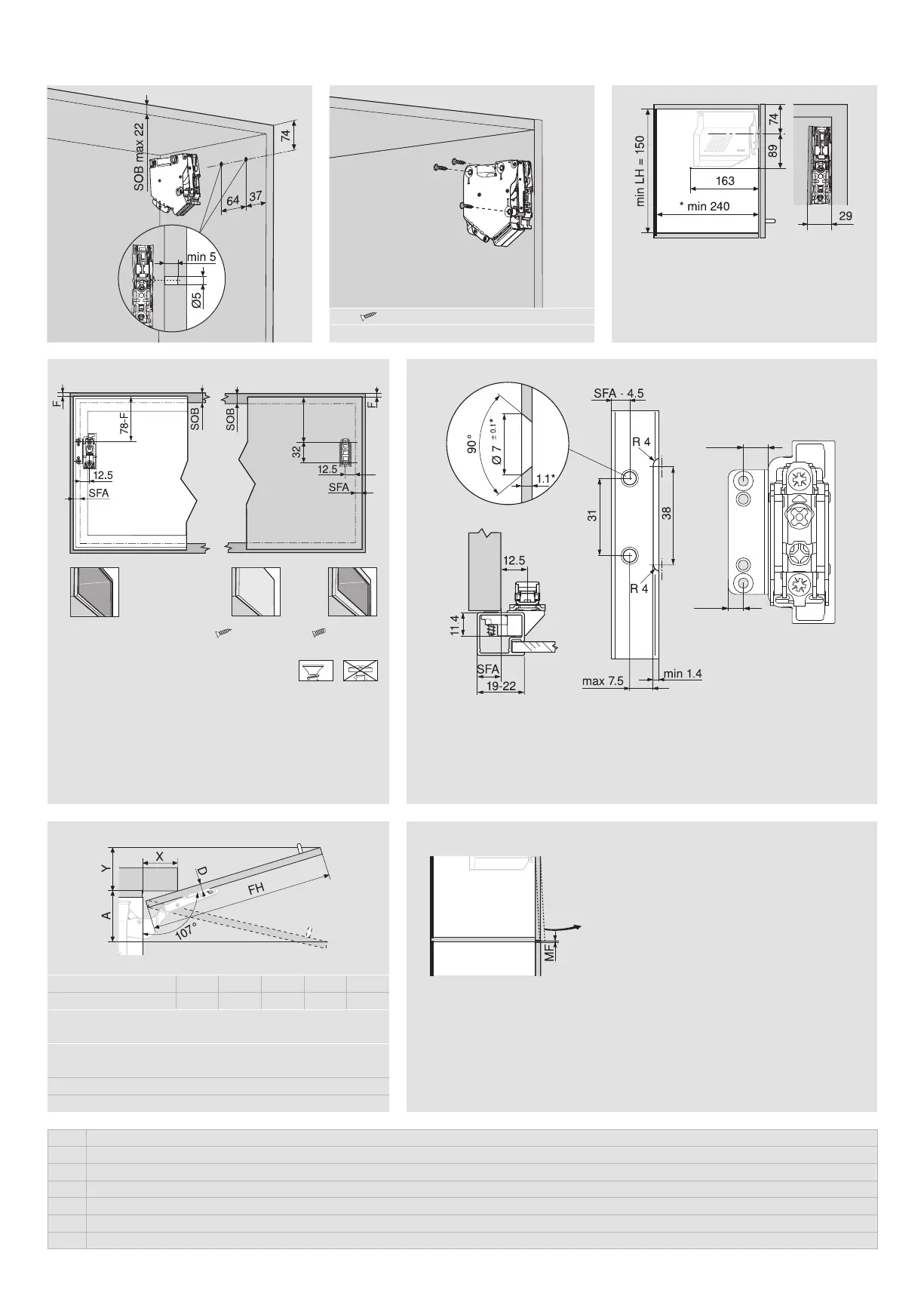

Planung / Planning / Planification / Progettazione / Planificación / Planowanie
* Bei Veränderung der Materialstärke die Bearbeitungsmaße anpassen.
When changing material thickness, adjust the assembly dimensions accordingly.
En cas de modification de l‘épaisseur du matériau, adapter les dimensions d‘usinage.
In caso di modifiche dello spessore del materiale adattare le quote di lavorazione.
Adaptar las medidas de fabricación a los distintos espesores del material.
Przy zmianie grubości materiału dopasować wymiary obróbki.
Ohne / Without / Sans / Senza / Sin / Bez /
OEB
* min. 240 mit sichtbarem Schrankaufhänger
min. 240 with visible wall hanging bracket
min. 240 avec ferrures de suspension visibles
min. 240 con reggipensile visibile
mín. 240 con herrajes de suspensión visibles
min. 240 z widoczną zawieszką szafki
MF = Oben und unten beim Öffnen 2 mm
top and bottom for opening 2 mm
en haut et en bas lors de l‘ouverture 2mm
abajo y arriba en la apertura 2 mm
lato inferiore superiore per l‘apertura 2mm
na dole i u góry do aktywacji 2 mm
F Fuge / gap / jeu / fuga / juego / Szczelina
FH Fronthöhe / front height / hauteur de face / altezza del frontale / altura del frente / Wysokość frontu
LH Lichte Höhe / internal height / hauteur intérieure / altezza utile / altura interior / Wysokość wewnętrzna
MF Mindestfuge / Minimum gap / Jeu minimal / Fuga minima / Juego mínimo / Minimalna szczelina
OEB Öffnungswinkelbegrenzer / Opening angle stop / Limiteur d‘angle d‘ouverture / Limitatore angolo di apertura / Limitador del ángulo de apertura / Ogranicznik kąta otwarcia
SFA Frontaufschlag seitlich / side front overlay / recouvrement latéral / sormonto laterale / recubrimiento lateral del frente / Boczne nałożenie frontu
SOB Dicke Korpusoberboden / Top panel thickness / Épaisseur fond supérieur du corps de m. / Spessore del cappello del corpo mobile / Espesor de sobre superior del cuerpo / Grubość wieńca górnego
