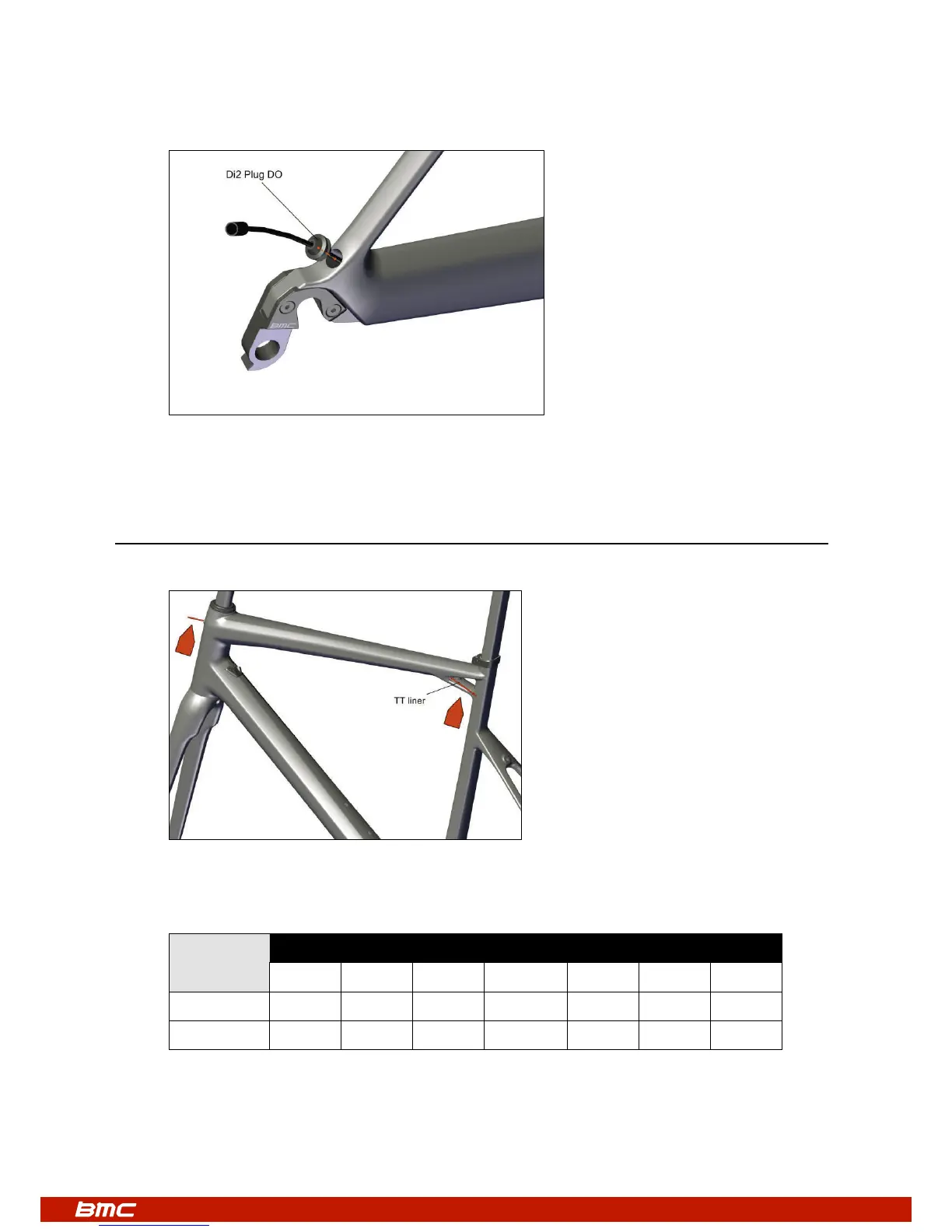

9. Installer la protection caoutchouc Di2 dédiée au niveau de la patte arrière.
10. Installer les protections en caoutchouc pour câbles Di2. Reportez-vous à la notice de montage Shimano.
Câble de frein arrière
1. S’assurer que le cadre est prêt à recevoir le câble de frein arrière en vérifiant la présence du liner à travers le tube horizontal.
2. Reportez-vous au tableau ci-dessous dans le but de pré-définir la longueur à couper pour la gaine de frein arrière.
Cette longueur (en mm) est mesurée depuis un point du cintre situé à 60mm du milieu de la potence jusqu’à l’entrée du câble
de frein arrière au niveau du tube de direction :
* la hauteur des bagues inclut le capot conique sous les bagues (bas=8mm ou haut=15mm)
** la potence de référence possède un angle de -6°
Note : cette table est donnée à titre indicatif seulement.
Hauteur des Longueur de potence** (mm)
bagues* 80 90 100 110 120 130 140
<30mm 180 190 195 200 210 215 220
>30mm 185 195 200 205 215 220 225
