2.4 Carte extension

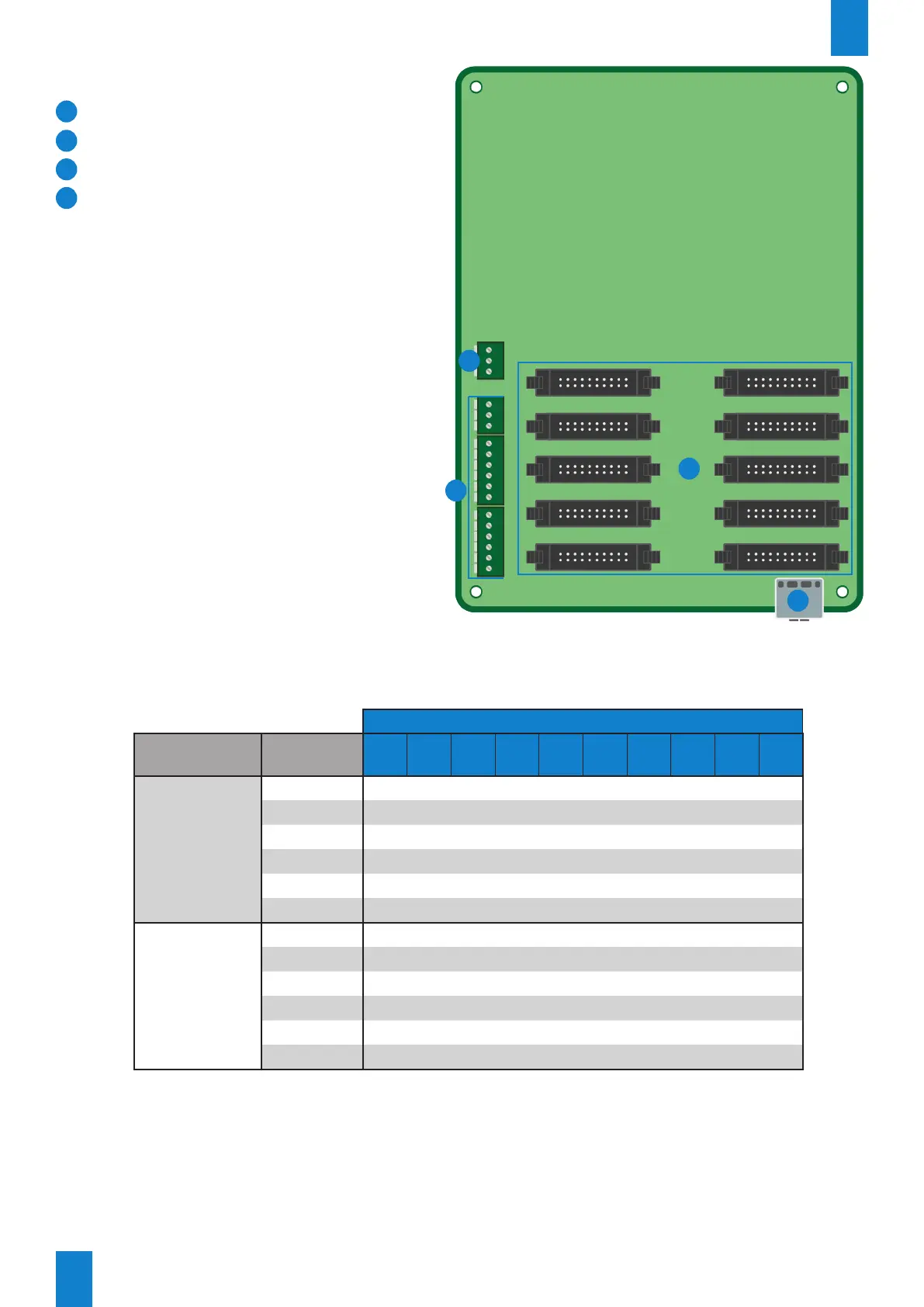

Branchement de l’alimentation de la carte UC.
Branchement de l’alimentation des lignes LED.
Communication vers les lignes LED.
Connexion avec la carte de commande UC.
2.5 Alimentation
Afin de vérifier que vous disposez du bon nombre d’alimentations en fonction de vos lignes LED, consultez le
tableau ci-dessous:
Nombre de lignes LED
Couleurs Tailles (cm) 1 2 3 4 5 6 7 8 9 10
Rouge, jaune ou
vert
10 1 1 1 1 1 1 1 1 1 1
15 1 1 1 1 1 1 1 1 1 1
20 1 1 1 1 1 1 1 1 2 2
25 1 1 1 1 1 1 2 2 2 2
30 1 1 1 1 2 2 2 2 3 3
42 1 1 2 2 3 3 4 4 5 5
Blanc
10 1 1 1 1 1 1 1 1 1 1
15 1 1 1 1 1 1 2 2 2 2
20 1 1 1 1 2 2 2 2 3 3
25 1 1 2 2 3 3 4 4 5 5
30 1 1 2 2 3 3 4 4 5 5
42 1 1 2 2 3 3 4 4 5 5
Dans le cas d’une installation supérieure à 10 lignes, modélisez votre installation depuis le logiciel KarbuConfig (notice
disponible sur notre site internet) afin de déterminer le nombre d’alimentations.
Exemple:
1 totem de 4 lignes double face de 3 chiffres rouge en 30 cm piloté par le pupitre HF KarbuPad:
940 401 (x1)....................Karbu Link.
940 411 (x1)....................Karbu Link pupitre HF.
940 442R (x8)..................8 lignes LED KLK 3x30 cm rouge.
940 413 (x2).....................2 alimentations ligne LED.
