Onderhoud
Vervanging van de voedingskabel
Bij vervanging van de voedingskabel moet
een kabel worden gebruikt die conform
de normen van het type H05VV-F of
H05RR-F is, met een doorsnede van
3 x 0,75 mm
2
.

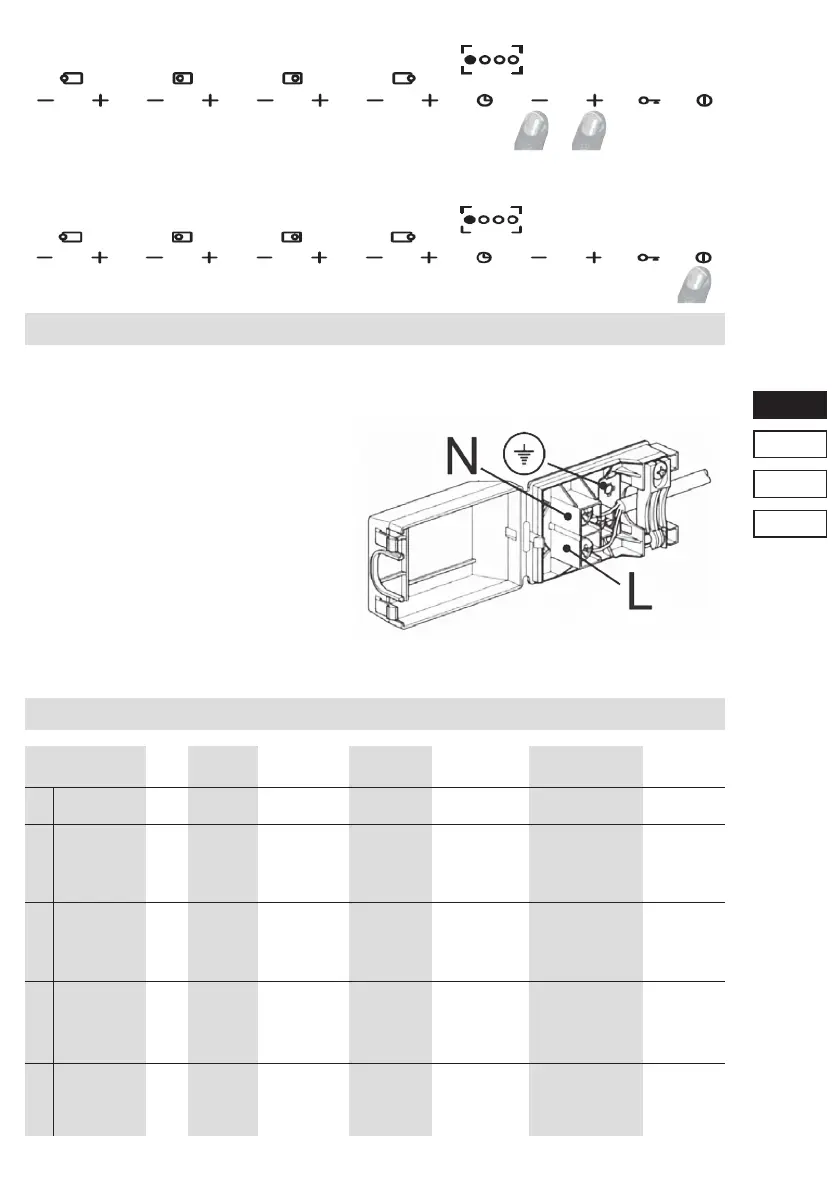

De aansluiting op de klem moet worden
verricht zoals aangeduid in de afbeelding
hiernaast.
kabel L bruin (fase)
kabel N blauw (neutraal)
kabel groen-geel (aarde)
Instructies voor de installateur
Tabel technische kenmerken
Branders gas werkdruk warmte-afgifte diameter buis bypass diameter warmte-afgifte (w)
kranen
N° Benaming mbar g/h L/h 1/100 mm 1/100 mm Max. Min.
1 Snel G30 28-30 218 – 87 42 3000 950
G31 37 214 – 87 42 3000 950
G20 20 – 286 129 Reg. 3000 950
G25 25 – 332 132 Reg. 3000 950
2 Half snel G30 28-30 120 – 65 31 1650 600
G31 37 118 – 65 31 1650 600
G20 20 – 157 97 Reg. 1650 600
G25 25 – 183 100 Reg. 1650 600
3 Hulp G30 28-30 73 – 50 27 1000 450
G31 37 71 – 50 27 1000 450
G20 20 – 95 77 Reg. 1000 450
G25 25 – 111 80 Reg. 1000 450
4 Drievoudige G30 28-30 255 – 46/65 60 4000 2100
krans G31 37 250 – 46/65 60 4000 2100
G20 20 – 334 71/95 Reg. 4000 2100
G25 25 – 443 71/100 Reg. 4000 2100
U kunt deze procedure herhalen voor alle branders. Om af te sluiten het apparaat uit zetten
met de aan / uit knop.
Instructies voor de installateur
Onderhoud
Vervanging van de voedingskabel
Bij vervanging van de voedingskabel moet
een kabel worden gebruikt die conform
de normen van het type H05VV-F of
H05RR-F is, met een doorsnede van
3 x 0,75 mm
2
.
De aansluiting op de klem moet worden
verricht zoals aangeduid in de afbeelding
hiernaast.
kabel L bruin (fase)
kabel N blauw (neutraal)
kabel groen-geel (aarde)
Tabel technische kenmerken
Branders gas werkdruk warmte-afgifte diameter buis bypass diameter warmte-afgifte (w) (EE gas burner)
kranen
N°
Benaming mbar g/h L/h 1/100 mm 1/100 mm Max. Min.
1
Snel G30 28-30 218 – 87 42 3000 950
G31 37 214 – 87 42 3000 950
G20 20 – 286 129 Reg. 3000 950
G25 25 – 332 132 Reg. 3000 950
2
Half snel G30
28-30 127
– 65 31 600
G31 37
125
– 65 31 600
G20 20 –
167
97 Reg. 600
G25 25 –
190
100 Reg.
1750
600
3
Hulp G30 28-30 73 – 50 27 1000 450
G31 37 71 – 50 27 1000 450
G20 20 – 95 77 Reg. 1000 450
G25 25 – 111 80 Reg. 1000 450
4
Drievoudige G30 28-30 255 – 46/65 60 4000 2100
krans G31 37 250 – 46/65 60 4000 2100
G20 20 – 334 71/95 Reg. 4000 2100
G25 25 – 443 71/100 Reg. 4000 2100
(%)*
53.8
58
/
52.5
.3
291
286
.3
.3
.3
381
435
1750
1750
1750
