Wartung
Austausch des Versorgungskabels
Für den Austausch des Versorgungs-
kabels ist ein Kabel (Typ H05VV-F oder
H05RR-F) mit 3 x 0,75 mm 2 Querschnitt
zu verwenden.

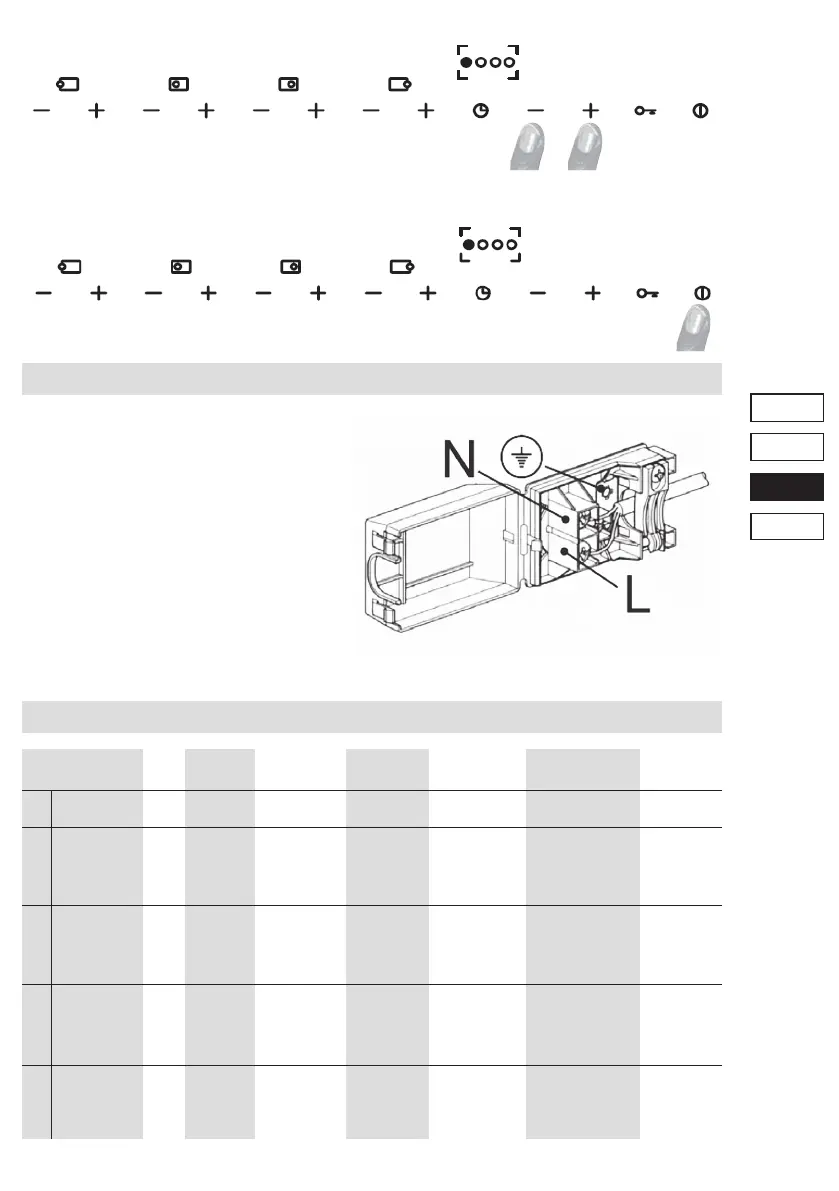

Der Anschluss an die Klemmenleiste ist
nebenstehend abgebildet.
Braune Litze (Phase)
Blaue Litze (Nullleiter)
Gelbgrüne Litze (Erde)
Installationsanleitung
Technische daten
Brenner gas Betriebs- Wärmebelastung Düsendurch- Bypass-durchmes- Wärmebelastung
druck messer ser ventilhähne (w)
N° Bezeichnung mbar g/h L/h 1/100 mm 1/100 mm Max. Min.
1 Starkbrenner G30 28-30 218 – 87 42 3000 950
G31 37 214 – 87 42 3000 950
G20 20 – 286 129 Reg. 3000 950
G25 25 – 332 132 Reg. 3000 950
2 Normal- G30 28-30 120 – 65 31 1650 600
brenner G31 37 118 – 65 31 1650 600
G20 20 – 157 97 Reg. 1650 600
G25 25 – 183 100 Reg. 1650 600
3 Sparbrenner G30 28-30 73 – 50 27 1000 450
G31 37 71 – 50 27 1000 450
G20 20 – 95 77 Reg. 1000 450
G25 25 – 111 80 Reg. 1000 450
4 Dreikreis- G30 28-30 255 – 46/65 60 4000 2100
brenner G31 37 250 – 46/65 60 4000 2100
G20 20 – 334 71/95 Reg. 4000 2100
G25 25 – 443 71/100 Reg. 4000 2100
Sie können diesen Vorgang für alle Brenner wiederholen. Um zu beenden, schalten Sie das
Gerät aus durch Drücken den Ein / Aus-Taste.
Tableau des caractéristiques techniques
Brenner gas Betriebs- Wärmebelastung Düsendurch- Bypass-durchmes- Wärmebelastung (EE gas burner)
druck messer
ser ventilhähne (w)
N°
Bezeichnung mbar g/h L/h 1/100 mm 1/100 mm Max. Min.
1
Starkbrenner G30 28-30 218 – 87 42 3000 950
G31 37 214 – 87 42 3000 950
G20 20 – 286 129 Reg. 3000 950
G25 25 – 332 132 Reg. 3000 950
2
Normal- G30
28-30 127
– 65 31 600
brenner G31 37
125
– 65 31 600
G20 20 –
167
97 Reg. 600
G25 25 –
190
100 Reg.
1750
600
3
Sparbrenner G30 28-30 73 – 50 27 1000 450
G31 37 71 – 50 27 1000 450
G20 20 – 95 77 Reg. 1000 450
G25 25 – 111 80 Reg. 1000 450
4
Dreikreis- G30 28-30 255 – 46/65 60 4000 2100
brenner G31 37 250 – 46/65 60 4000 2100
G20 20 – 334 71/95 Reg. 4000 2100
G25 25 – 443 71/100 Reg. 4000 2100
(%)*
