Installation and start-up of INGENIO PLUS UPS 30÷40 kVA
Installazione e avviamento INGENIO PLUS UPS 30÷40 kVA
76 OMS02082 REV. D
4.4.2.1 Installazione batterie 60 9Ah 12V – INGENIO PLUS 30-40kVA
1) Rimuovere le quattro viti per aprire il pannello centrale per accedere ai vassoi batterie
(Totale vassoi 6 e ognuno è composto da 10 batterie Fig 9 & 10)

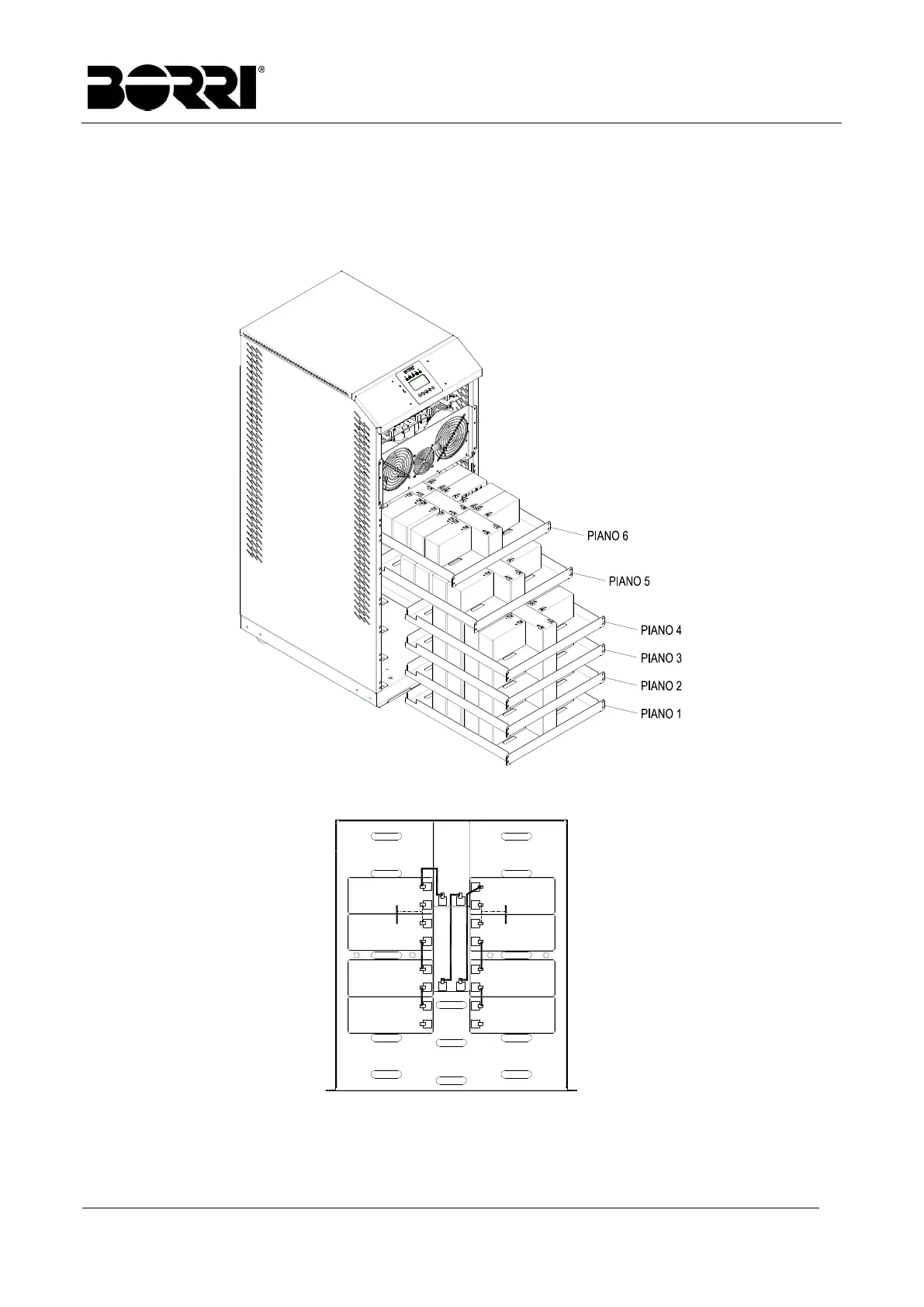

Figura 9 – Vassoi batterie 60 x 9Ah 12V vista laterale
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
1* 2 *
COLLEGAMENTI 1* E 2* NON SONO INSTALLATI PER RAGIONI DI SICUREZZA
RIGUARDANTI LA SPEDIZIONE. QUESTI COLLEGAMENTI DEVONO ESSERE CONNESSI
SOLO DURANTE L’INSTALLAZIONE
Figura 10 – Vassoio batterie 60 x 9Ah 12V vista dall’alto
LEGGERE LE
INDICAZIONI PER
MOVIMENTAZIONE
VASSOI BATTERIE A
PAGINA 75
