Installation and start-up of INGENIO PLUS UPS 30÷40 kVA
Installazione e avviamento INGENIO PLUS UPS 30÷40 kVA
OMS02082 REV. D 77
2) Installare le batterie come da figure 11 e 12
A POSITIVO
FUSIBILE BATTERIA
PIANO
1
A FUSIBILE NEUTRO
BATTERIA
A NEGATIVO FUSIBILE
BATTERIA
PIANO
2
PIANO
3
PIANO
4
PIANO
5
PIANO
6
A FUSIBILE NEUTRO
BATTERIA
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-

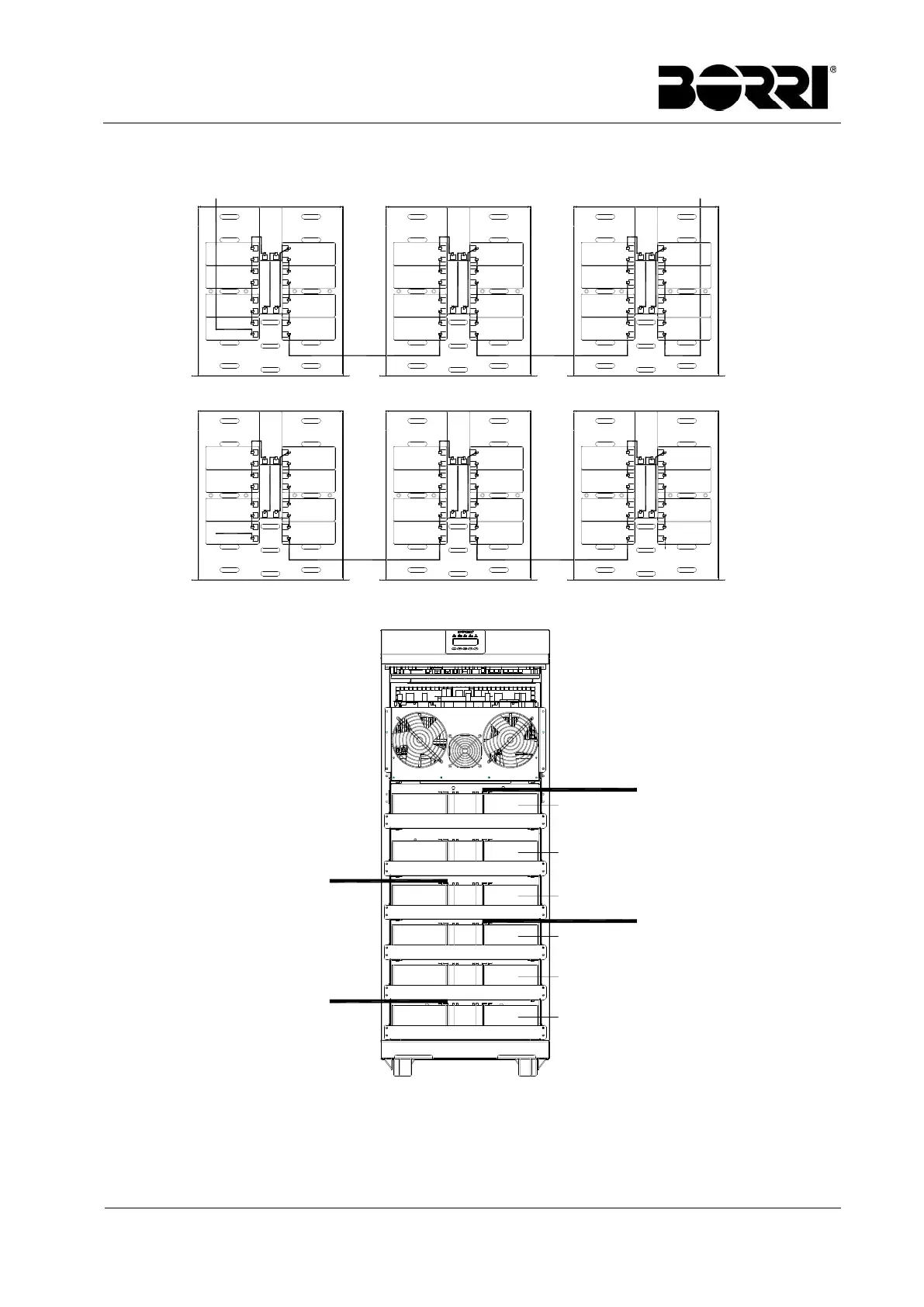

Figura 11- 60 x 9Ah 12V connessione vassoi batterie vista dall’alto
PIANO 1
PIANO 2
A NEGATIVO
FUSIBILE BATTERIA
A POSITIVO
FUSIBILE BATTERIA
A FUSIBILE
NEUTRO
BATTERIA
PIANO 3
PIANO 4
PIANO 5
PIANO 6
A FUSIBILE
NEUTRO
BATTERIA
Figura 12- 60 x 9Ah 12V connessione vassoi batterie vista frontale
3) Dopo aver effettuato tutte le connessioni reinserire i vassoi batterie all’interno dell’UPS
4) Richiudere e fissare il pannello centrale con le quattro viti utilizzate in precedenza.
LEGGERE LE
INDICAZIONI PER
MOVIMENTAZIONE
VASSOI BATTERIE A
PAGINA 75
