4.4.2.2 Installazione batterie 60 12Ah 12V – INGENIO PLUS 30-40kVA
1) Rimuovere le quattro viti per aprire il pannello centrale per accedere ai vassoi batterie
(Totale vassoi 6 e ognuno è composto 10 batterie Fig 13 & 14)

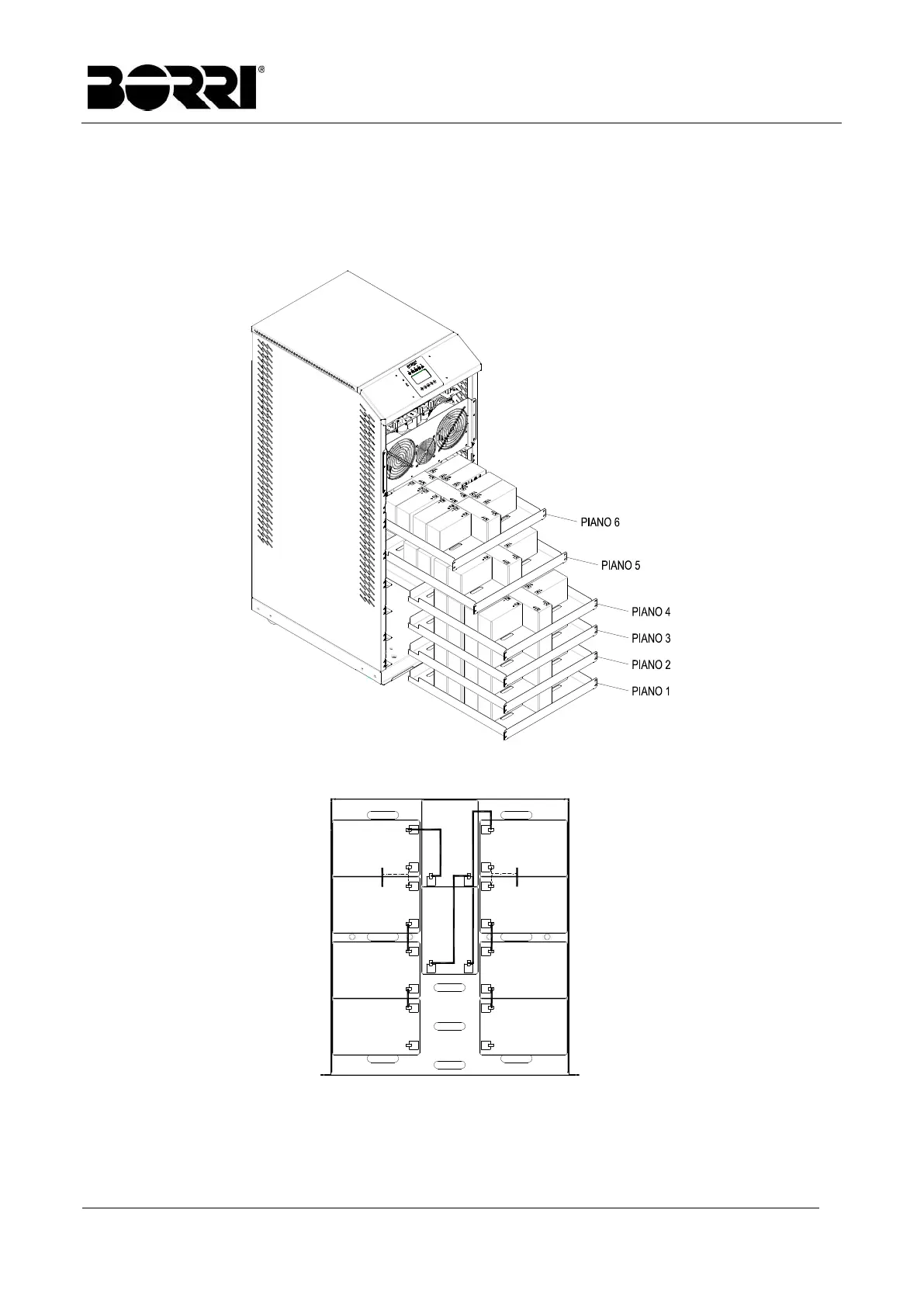

Figura 13 – Vassoi batterie 60 x 12Ah 12V vista laterale
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
+
-
1*
2 *
COLLEGAMENTI 1* E 2* NON SONO INSTALLATI PER RAGIONI DI SICUREZZA
RIGUARDANTI LA SPEDIZIONE. QUESTI COLLEGAMENTI DEVONO ESSERE CONNESSI
SOLO DURANTE L’INSTALLAZIONE
Figura 14 – Vassoio batterie 60 x 12Ah 12V vista dall’alto
LEGGERE LE
INDICAZIONI PER
MOVIMENTAZIONE
VASSOI BATTERIE
A PAGINA 75
