4.5.6 Contatto ausiliario Generatore Diesel OPTIONAL
Contatto ausiliario proveniente da gruppo elettrogeno; morsetti XD-1/2.
Deve essere utilizzato un contatto normalmente aperto; il contatto deve chiudersi quando il
generatore diesel sta funzionando correttamente.
Il microprocessore acquisisce lo stato del contatto e, al riavvio de raddrizzatore, abilita la
modalità "Diesel Mode", cioè il funzionamento a tensione DC ridotta al fine di ridurre la
potenza assorbita.
4.6 INTERFACCE SERIALI
SELETTORE
NORMALE/BYP
SONDA
TERMICA
RS485
MOD-BUS
PARALLELLO
SPARE
SNMP
EXT-INP
/
LOAD SYNC
SRC-2

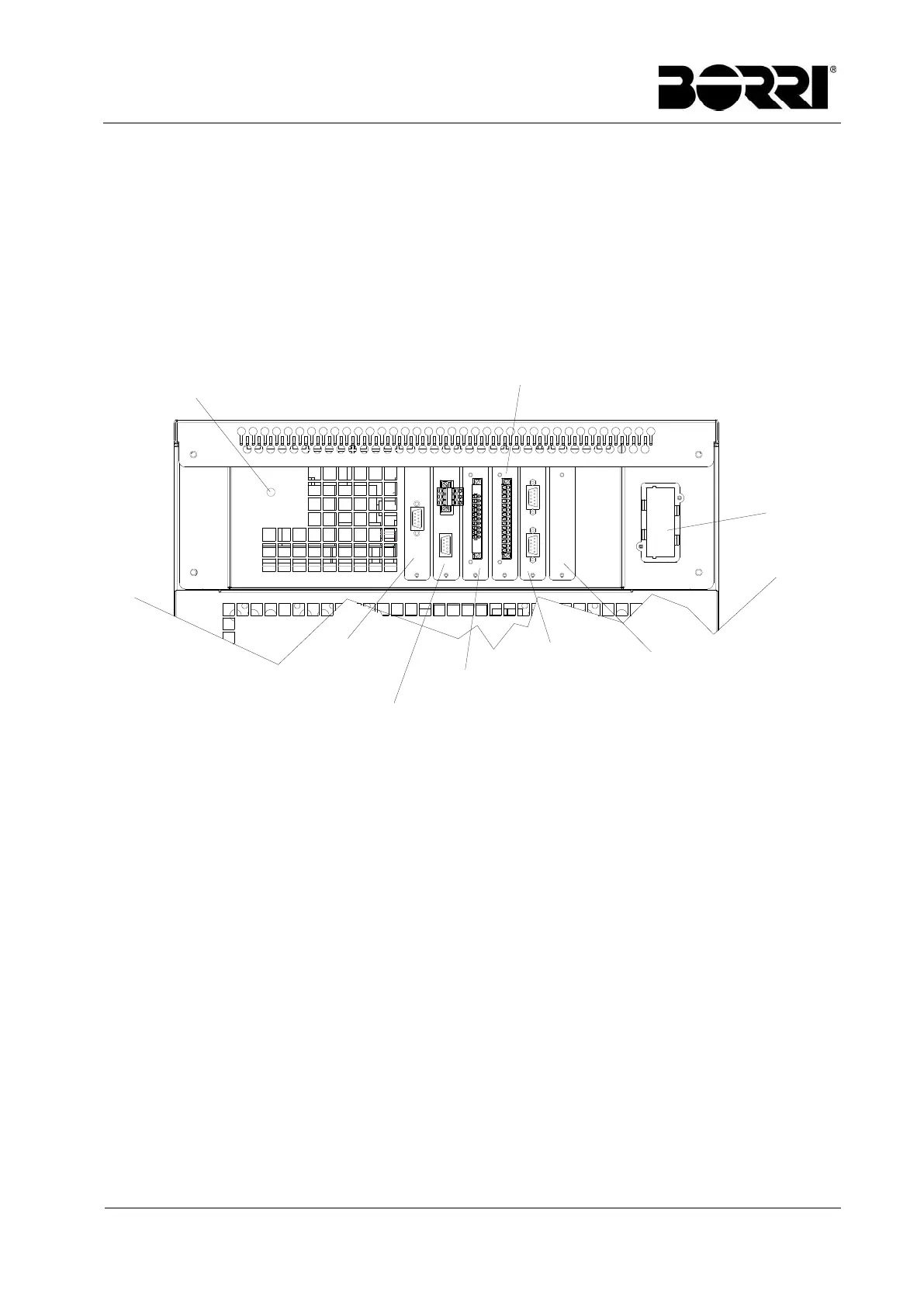

Figura 17 – Posizione schede di interfaccia
RS232/USB: utilizzata per il collegamento con software proprietario di
programmazione e controllo.
SRC-2 (OPZIONALE): scheda relè, utilizzata per la ripetizione a distanza di stati di
funzionamento e allarmi.
PARALLELO (OPZIONALE): utilizzata per la comunicazione tra UPS in
configurazione parallelo.
MODBUS: utilizzata per la trasmissione dei dati all’esterno per mezzo di protocollo
MODBUS RUT (RS485).
SONDA TERMICA: utilizzata per l'acquisizione della temperatura della batteria e la
regolazione automatica della tensione di carica.
SNMP (OPZIONALE): utilizzata per la trasmissione dei dati all’esterno via LAN.
SELETTORE NORMAL/BYPASS.
