Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
A
VERTISSEMENT
!
SEMELLE
BLOCAGE
D'AXE
VIS À TÊTE
RETENANT LE
PROTECTEUR
BOULONS DE
MONTAGE
BRIDE
EXTÉRIEURE
CLÉ ALLEN
BRIDE
INTÉRIEURE
ÉCROU
D'ARBRE
AXE
ENCOCHES
DE REPÈRE
LANGUETTES
DE REPÈRE
PROTECTEUR
POIGNÉE AUXILIAIRE
ÉCROU À
AILETTES

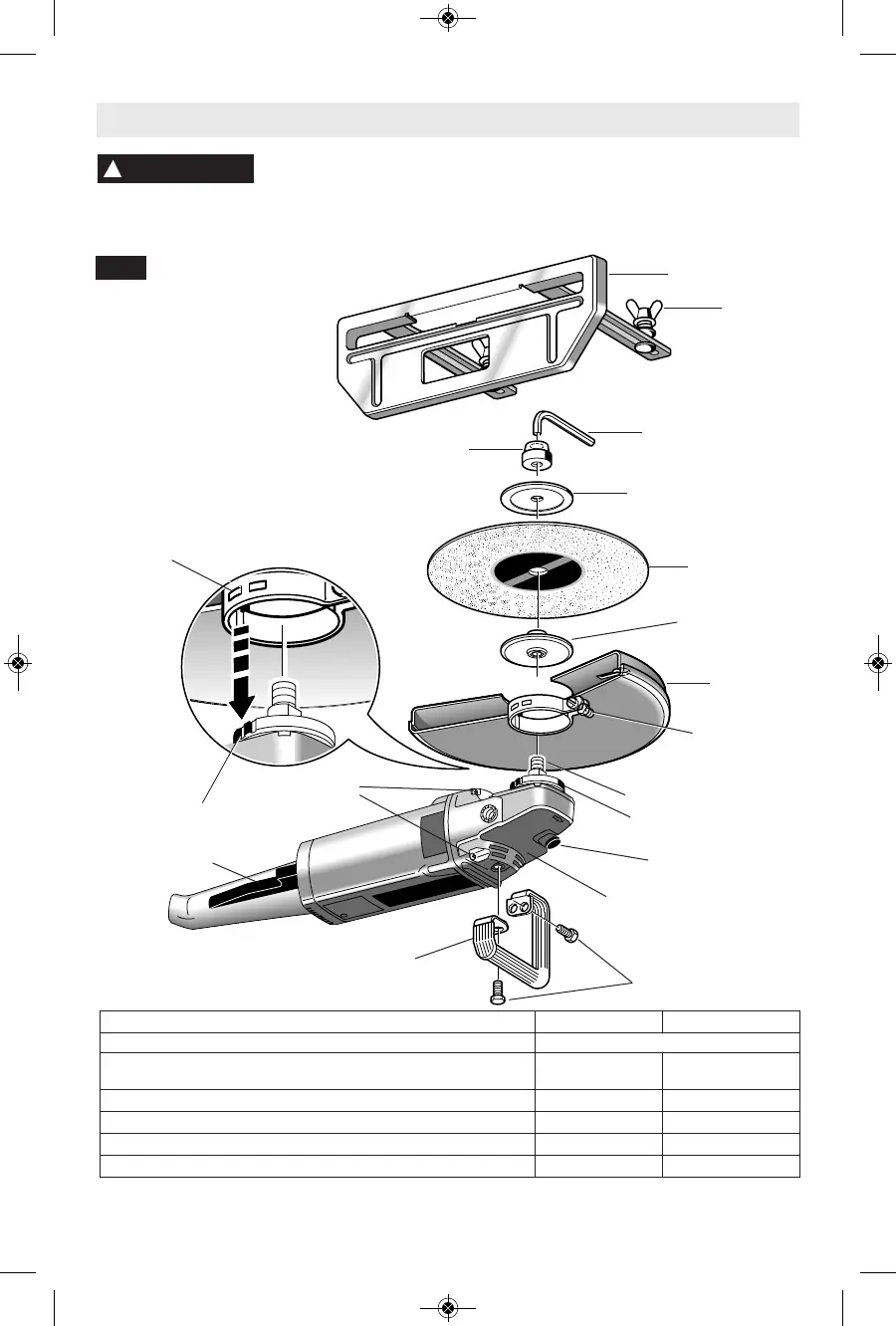

Machine à tronçonner à meule
FIG. 1
MEULE
ABRASIVE /
DIAMANTÉE
VIS DU CARTER
D’ENGRENAGES
INTERRUPTEUR
CARTER
D’ENGRENAGES
ÉPAULEMENT DU
CARTER D’ENGRENAGES
No. de Modèle 1364 1365
Capacités Maximales :
Meules abrasives renforcés de résine Type 1A (ISO 41) /
Meules à Diamant Sèches à bord segmenté Type 1A (ISO 41)
12 po 14 po
L’épaisseur de meule max. 5/32 po 5/32 po
Profondeur de coupe max. 3-7/8 po 4-7/8 po
Arbre 7/8 po 7/8 po et 1 po
Vitesse à vide 5000 tr/min 4300 tr/min
