Installationsoplysninger om tank uden solslynge
200-300 R/C, 200-300 R, 360 C – 6 720 801 192 (2017/07)
10
5 Installationsoplysninger om tank uden
solslynge
Varmtvandsbeholder med dobbelt kappe, rustfri stål (R) eller kobber
(C).

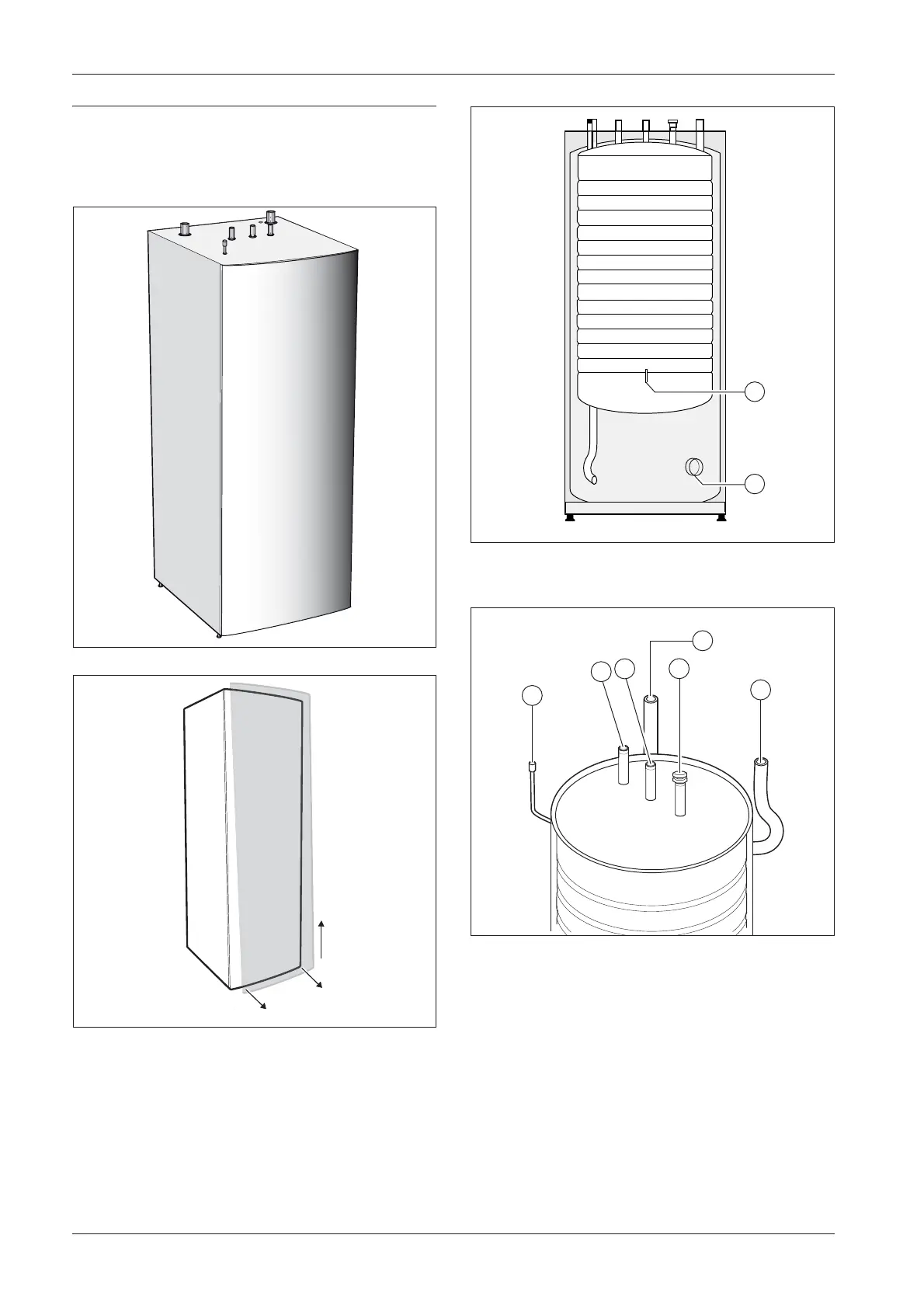

Fig. 17 200-300 R/C
Fig. 18 Afmontering af fronten
[1] Træk frontpladen ud forneden.
[2] Løft derpå frontpladen lige op.
Fig. 19 200-300 uden solslynge
[1] T 3
[2] Elpatronudtag (DS 300)
Fig. 20 Tagtilslutninger
[1] Udluftning
[2] Varmt vand
[3] Koldt vand
[4] Anoderør
[5] Varmesystem retur
[6] Varmesystem tilløb
