Installationsoplysninger om tank uden solslynge
200-300 R/C, 200-300 R, 360 C – 6 720 801 192 (2017/07)
11

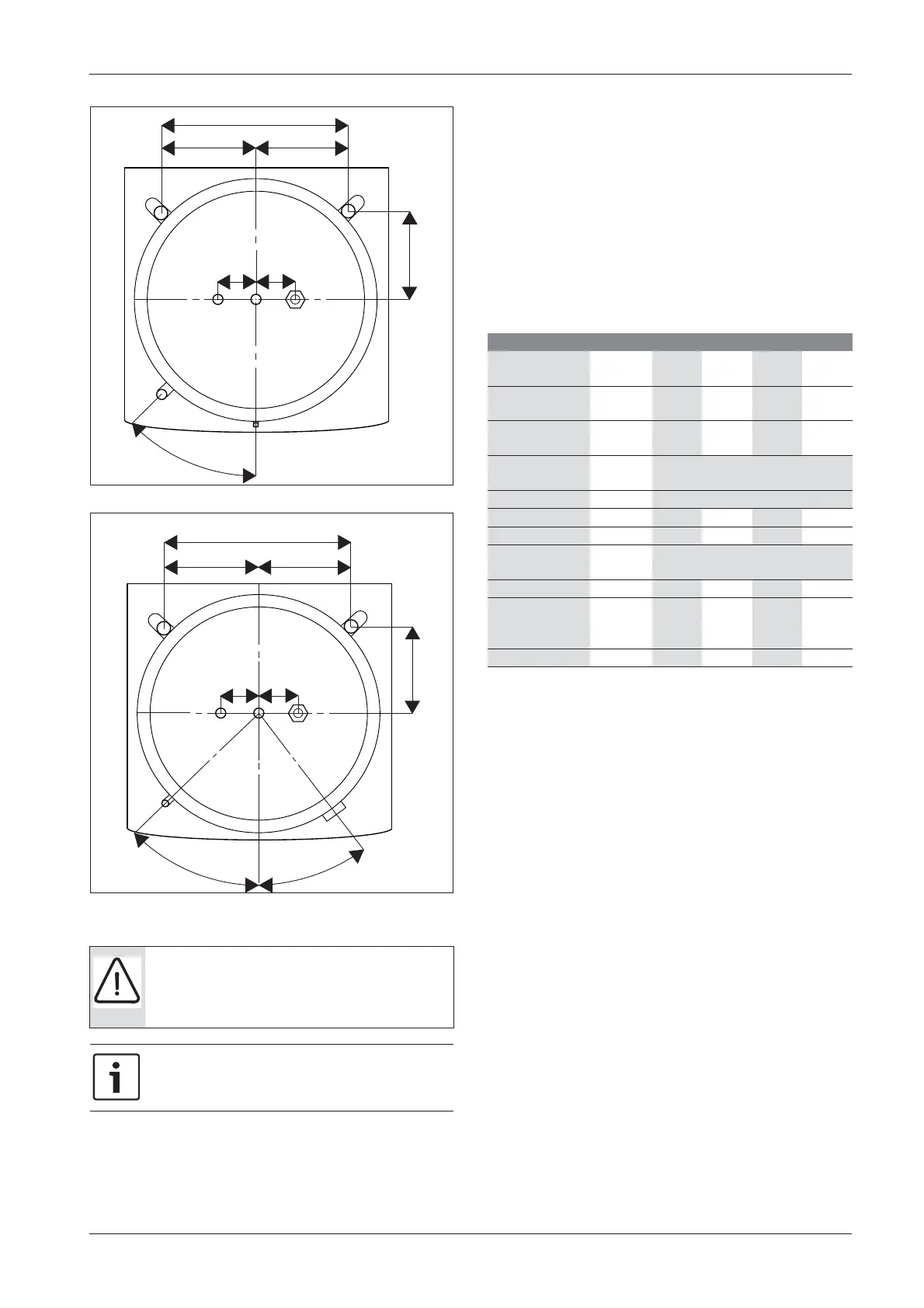

Fig. 21 Mål på tagtilslutninger 200
Fig. 22 Mål på tagtilslutninger 300
Påfyldning af beholderen
Anode
For ekstra sikkerhed kan der monteres en beskyttelsesanode i varmt-
vandsbeholderen (model R). Anoden har til opgave at beskytte mod kor-
rosion, så vandvarmeren opnår ekstra lang levetid. Hvis der er mistanke
om højt indhold af chlorider i vandet (> 10 mg/liter), bør anoden inspi-
ceres efter 1-2 år. Anoden (af aluminium), som sidder i toppen af vand-
varmeren har oprindelig en diameter på 20 mm. Hvis den er angrebet, og
diameteren er reduceret til 5-8 mm, eller hvis længden er ca. 10 cm, bør
den udskiftes og ny inspektion foretages efter 2-3 år.
▶ Tag trykket af vandvarmeren (først den udvendige kappe).
▶ Luk hovedtilførslen til det kolde vand.
▶ Åbn aftapningshanen ved et aftapningssted.
▶ Skru anoden, som sidder i toppen af vandvarmeren, af, kontrollér
den, og skift den om nødvendigt.
I små rum (lav loftshøjde) fås en kædeanode som alternativ. Bestil ano-
den hos din lokale installatør, og angiv tankmodel.
Tekniske data
ADVARSEL: Vandvarmeren kan revne, hvis fyldning
foretages i forkert rækkefølge.
▶ Fyld og tryksæt vandvarmeren inden varmesystemet
fyldes.
Husk at udlufte, når den udvendige kappe er sat på plads
og systemet idriftsættes.
6720646738-07.1I
396
100
100
45˚
198
= =
6720646738-08.1I
471
100
100
238,5
45˚
36˚
= =
Model Enhed 200 R 300 R 200 C 300 C
Volumen i varmt-
vandsbeholderen
liter 185 286 185 286
Volumen i den
udvendige kappe
liter 105 176 105 176
Tilslutning af varmt/
koldt vand
Cu 22 28 22 28
Tilslutning, udven-
dige kappe
tum G25
Følere mm 9,5
Elpatrontilslutning tum -2-2
Arbejdstryk i radiator bar 32,532,5
Arbejdstryk i varmt-
vandsbeholderen
bar 10
Aluminiumsanode Ja Ja --
Dimensioner
(BxDxH)
mm 600x
600x
1520
695x69
5x1700
600x
600x
1520
695x
695x
1700
Vægt kg 97 136 108 151
Tab. 6 Tekniske data
