Installationsoplysninger om tank med solslynge
200-300 R/C, 200-300 R, 360 C – 6 720 801 192 (2017/07)
12
6 Installationsoplysninger om tank med
solslynge
Varmtvandsbeholder med dobbelt kappe, rustfri stål (R). Med (-RS)
solslynge.

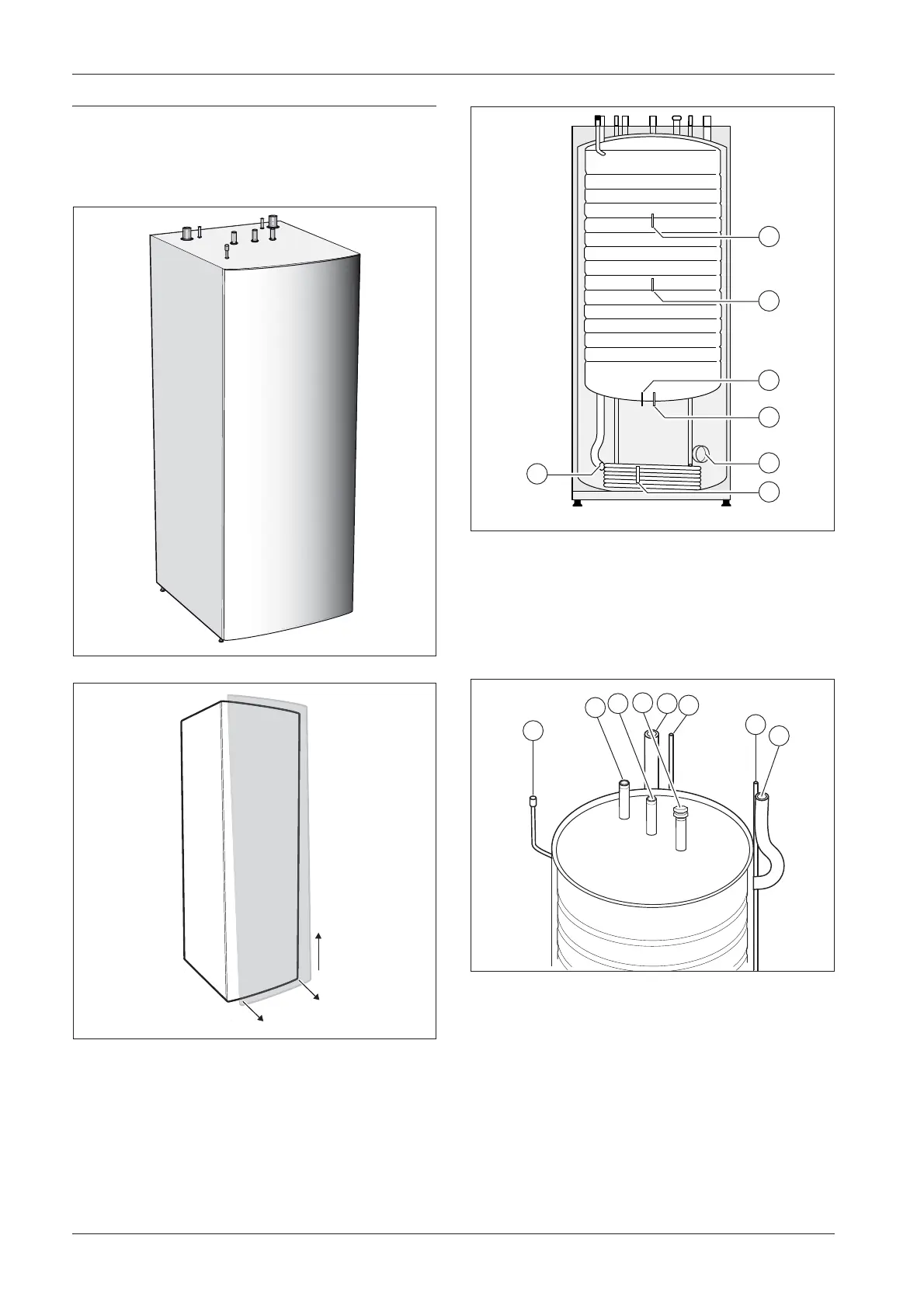

Fig. 23 200-300 R
Fig. 24 Afmontering af fronten
[1] Træk frontpladen ud forneden.
[2] Løft derpå frontpladen lige op.
Fig. 25 200-300 med solslynge
[1] Termostat T 3 alt. solfølere til andre systemer
[2] T 3 (VP) ved samkørsel med Sol
[3] Alt. solfølere til andre systemer
[4] T 3 (VP) uden samkørsel med Sol
[5] Elpatronudtag (DS 300)
[6] Sol RCS-100 følere
[7] Ophøjet returrør soltilpasning
Fig. 26 Tagtilslutninger
[1] Udluftning
[2] Varmt vand
[3] Koldt vand
[4] Anoderør
[5] Varmesystem retur
[6] Retur sol
[7] Tilløb sol
[8] Varmesystem tilløb
6720646738-14.1I
6720646738-09.1I
6720646738-01.1I
7
3
4
5
6
1
2
6720646738-02.1I
3
2
1
7
8
5
4
6
