Installationsuppgifter för tank utan solslinga
200-300 R/C, 200-300 R, 360 C – 6 720 801 192 (2017/07)
3
5 Installationsuppgifter för tank utan solslinga
Dubbelmantlad varmvattenberedare, rostfritt stål (R) eller koppar (C).

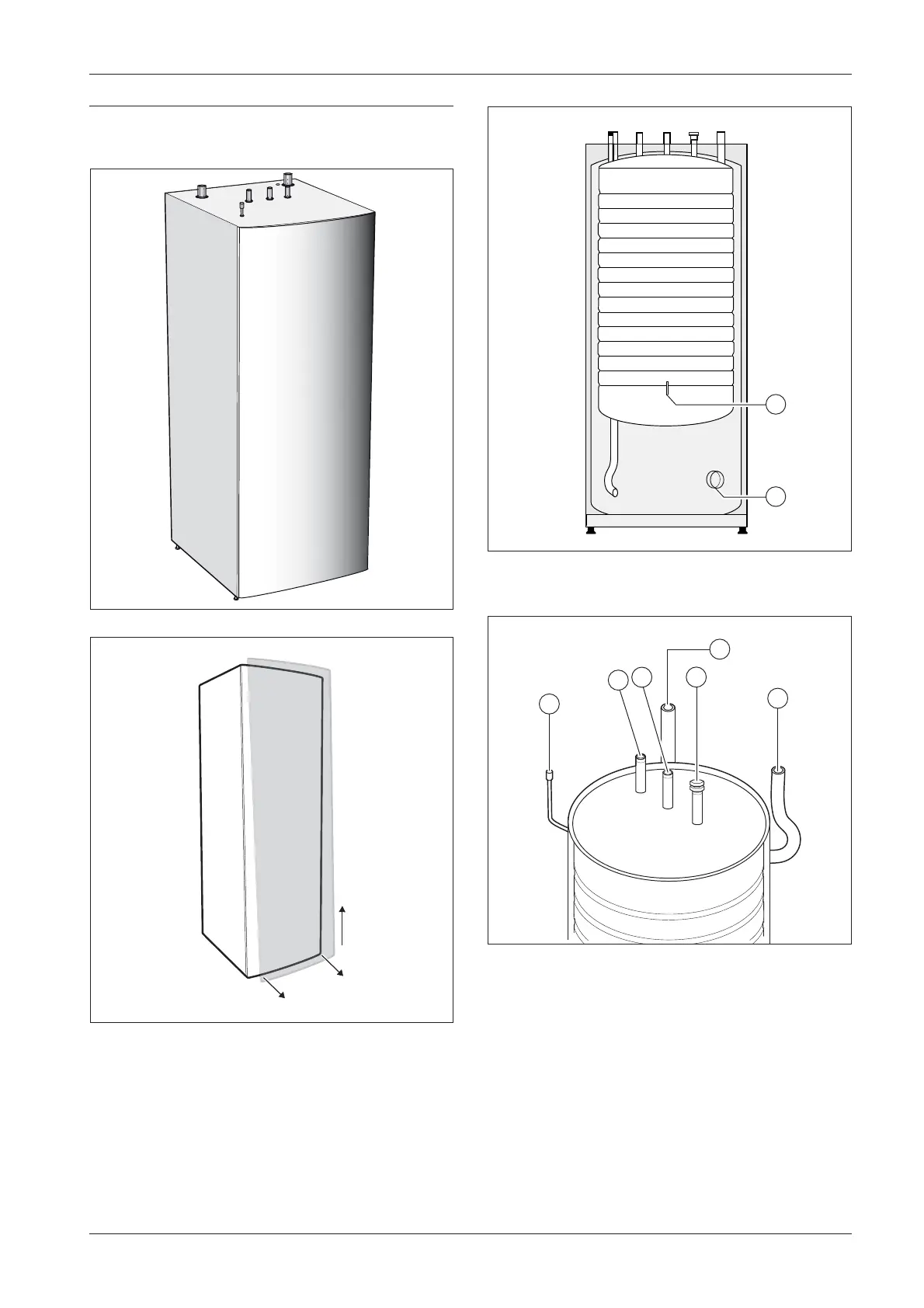

Bild 1 200-300 R/C
Bild 2 Demontering av front
[1] Drag ut frontens nederdel.
[2] Lyft sedan fronten rakt uppåt.
Bild 3 200-300 utan solslinga
[1] T 3
[2] Elpatronuttag (DS 300)
Bild 4 Takanslutningar
[1] Avluftning
[2] Varmvatten
[3] Kallvatten
[4] Anodrör
[5] Laddrör retur
[6] Laddrör tillopp
