Installationsuppgifter för tank utan solslinga
200-300 R/C, 200-300 R, 360 C – 6 720 801 192 (2017/07)
4

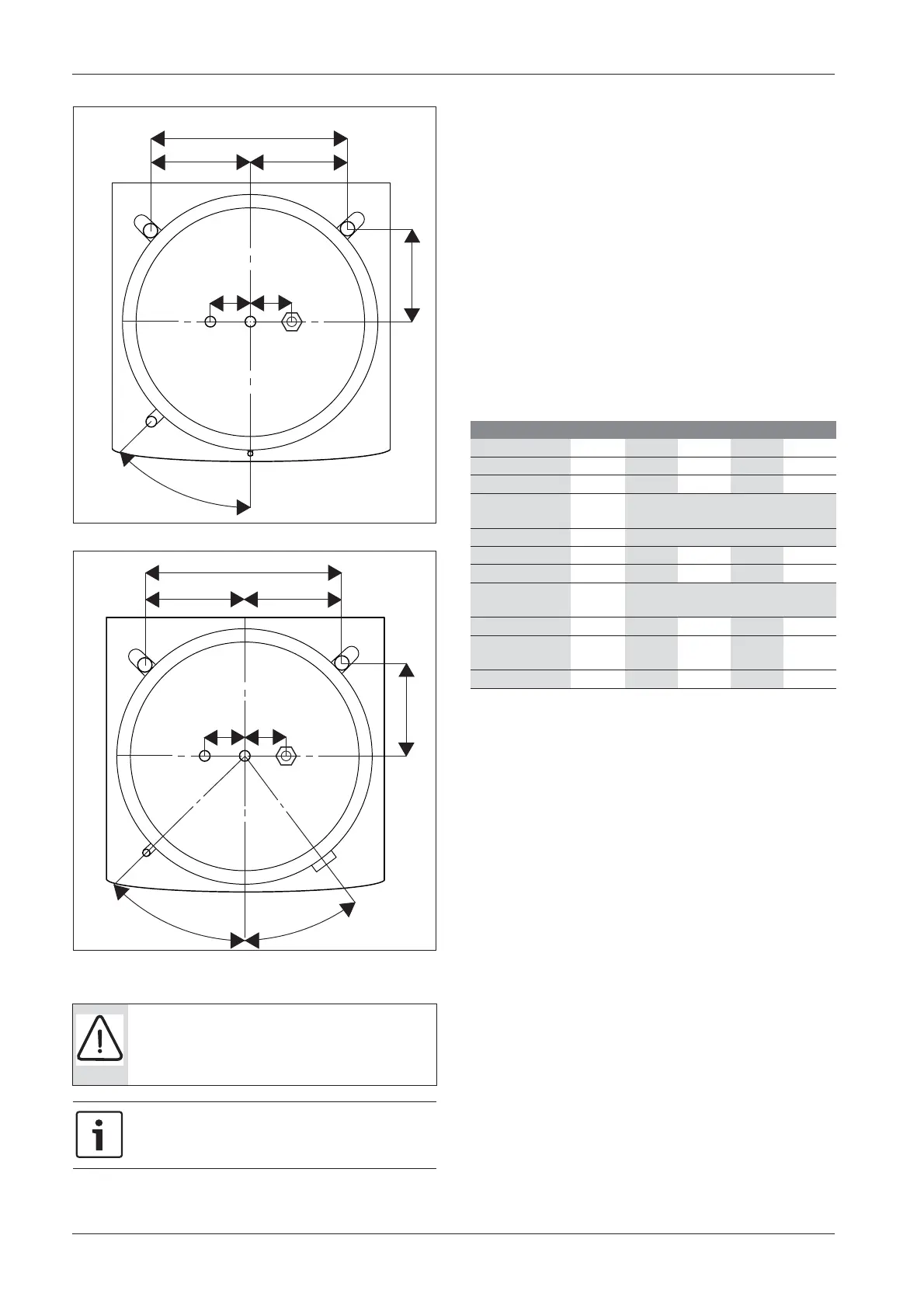

Bild 5 Mått takanslutningar 200
Bild 6 Mått takanslutningar 300
Påfyllning av beredaren
Anod
För extra trygghet finns en skyddsanod monterad i varmvattenbereda-
ren (modell R). Anoden har till uppgift att skydda mot korrosion för att ge
beredaren extra lång livslängd. I det fall man misstänker höga halter av
klorider i vattnet (> 10 mg/liter) bör man göra en inspektion av anoden
efter 1-2 år. Anoden (av aluminium) som sitter på toppen av beredaren
har ursprungligen 20 mm diameter. Är den angripen, tex minskad dia-
meter till 5-8 mm eller är längden ca 10 cm bör den bytas ut och en ny
inspektion göras efter 2-3 år.
▶ Släpp på trycket i beredaren (yttermanteln först).
▶ Stäng av huvudmatningen för kallvatten.
▶ Öppna avtappningskranen vid ett tappställe.
▶ Skruva ur anoden som sitter i toppen av beredaren, kontrollera och låt
byta vid behov.
Vid trånga utrymmen (låg takhöjd) finns kedjeanod som alternativ.
Beställ anod hos din lokala installatör och ange modell på tanken.
Tekniska data
VARNING: Varmvattenberedaren kan spricka om fyll-
ningen görs i fel ordning.
▶ Fyll och trycksätt varmvattenberedaren innan värme-
systemet fylls.
Glöm ej att avlufta efter påfyllning av yttermantel och
drifttagning av systemet.
6720646738-07.1I
396
100
100
45˚
198
= =
6720646738-08.1I
471
100
100
238,5
45˚
36˚
= =
Modell Enhet 200 R 300 R 200 C 300 C
Volym varmvatten liter 185 286 185 286
Volym yttermantel liter 105 176 105 176
Varm/kallanslutning Cu 22 28 22 28
Yttermantel anslut-
ning
tum G25
Dykrör givare mm 9,5
Elpatronanslutning tum -2-2
Arbetstryck radiator bar 32,532,5
Arbetstryck varm-
vatten
bar 10
Aluminium anod Ja Ja --
Mått (BxDxH) mm 600x600
x1520
695x695
x1700
600x600
x1520
695x695
x1700
Vikt kg 97 136 108 151
Tab. 2 Tekniska data
