Installationsuppgifter för tank med solslinga
200-300 R/C, 200-300 R, 360 C – 6 720 801 192 (2017/07)
5

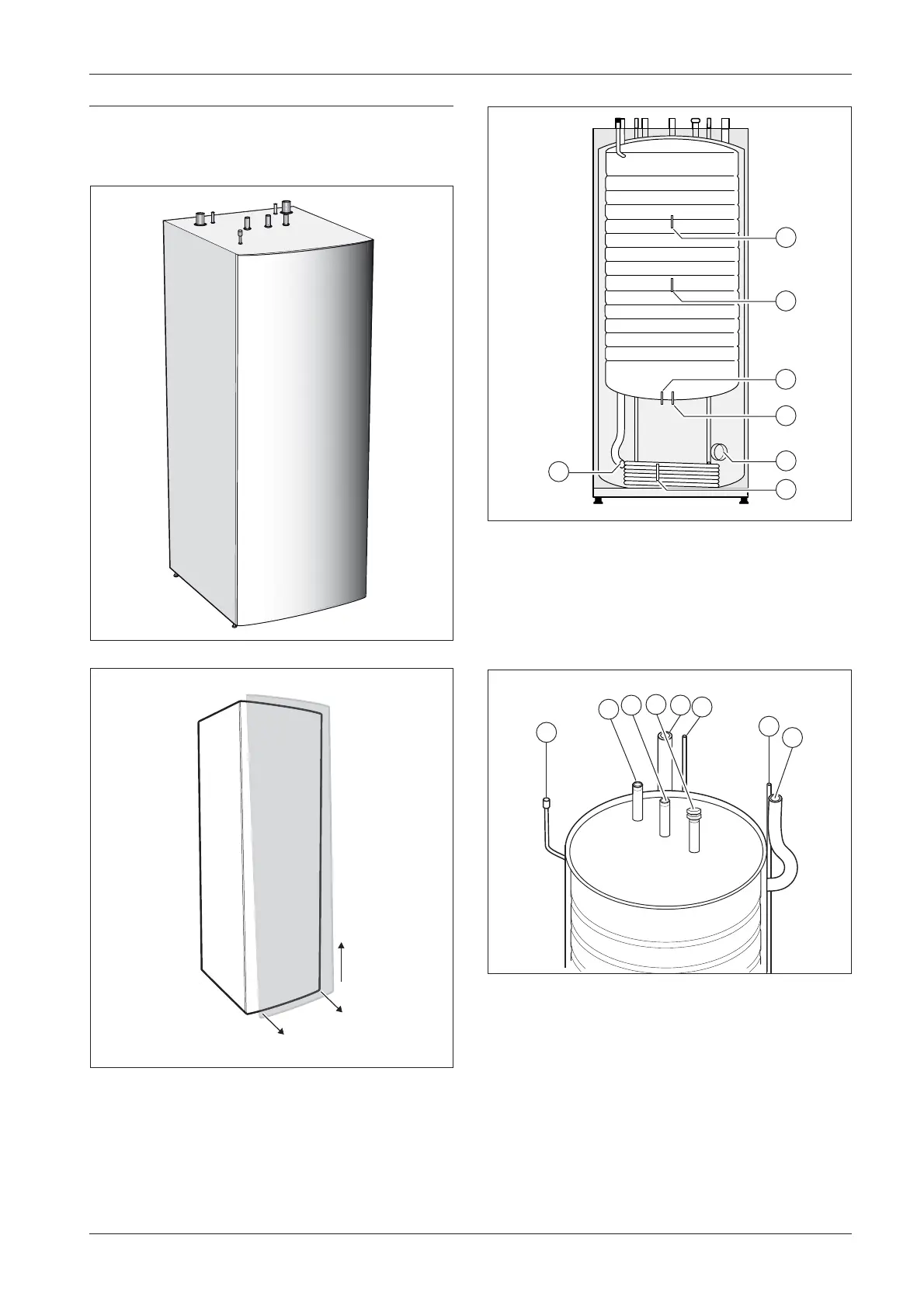

6 Installationsuppgifter för tank med solslinga
Dubbelmantlad varmvattenberedare, rostfritt stål (R). Med (-RS) sol-
slinga.
Bild 7 200-300 R
Bild 8 Demontering av front
[1] Drag ut frontens nederdel.
[2] Lyft sedan fronten rakt uppåt.
Bild 9 200-300 med solslinga
[1] Termostat T 3 alt. solgivare andra system
[2] T 3 (VP) vid samdrift med Sol
[3] Alt. solgivare andra system
[4] T 3 (VP) utan samdrift med Sol
[5] Elpatronuttag (DS 300)
[6] Sol RCS-100 givare
[7] Upphöjt returrör solanpassning
Bild 10 Takanslutningar
[1] Avluftning
[2] Varmvatten
[3] Kallvatten
[4] Anodrör
[5] Laddrör retur
[6] Retur sol
[7] Tillopp sol
[8] Laddrör tillopp
6720646738-14.1I
6720646738-09.1I
6720646738-01.1I
7
3
4
5
6
1
2
6720646738-02.1I
3
2
1
7
8
5
4
6
