Installationsuppgifter för tank med solslinga
200-300 R/C, 200-300 R, 360 C – 6 720 801 192 (2017/07)
6

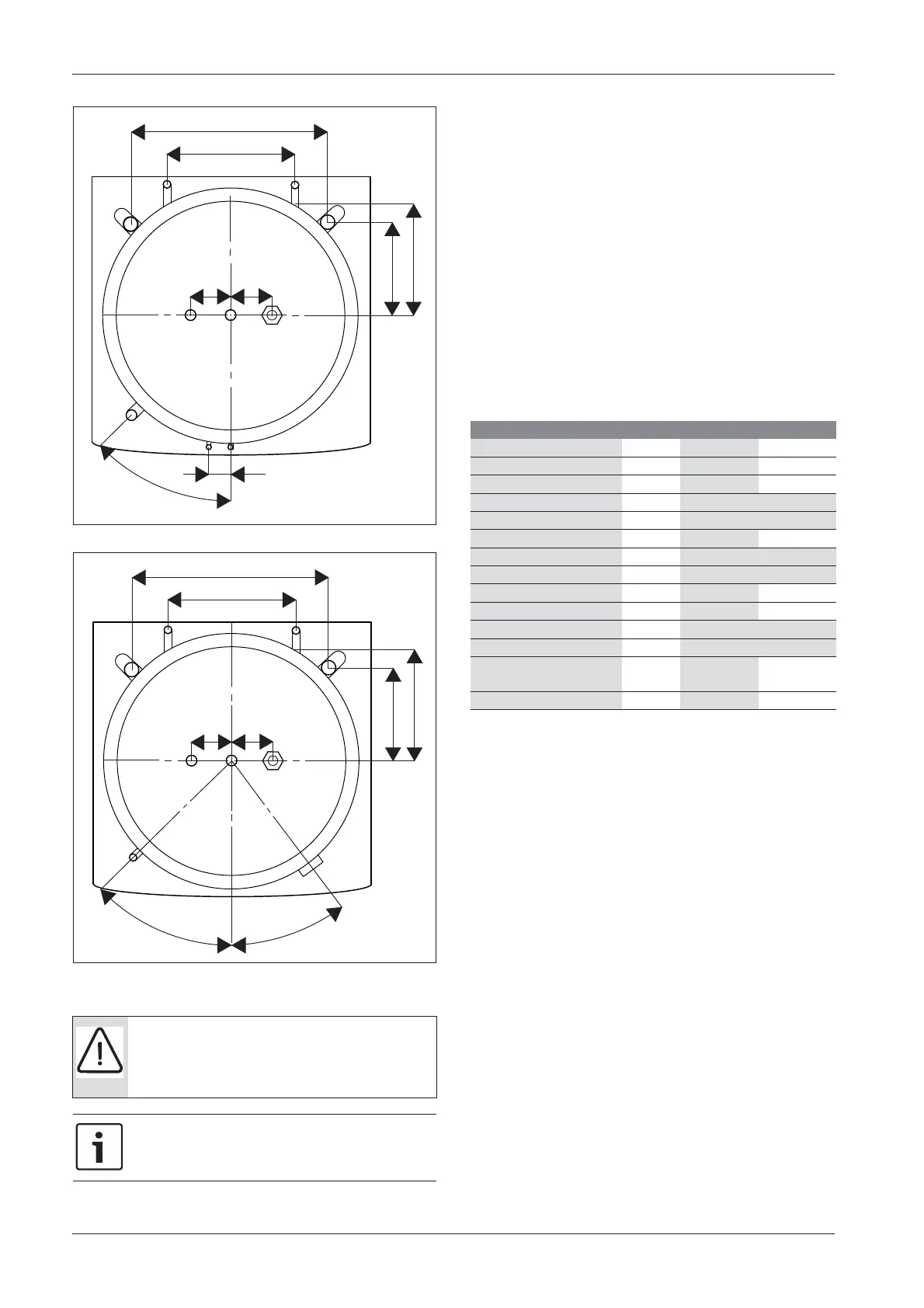

Bild 11 Mått takanslutningar 200
Bild 12 Mått takanslutningar 300
Påfyllning av beredaren
Anod
För extra trygghet finns en skyddsanod monterad i varmvattenbereda-
ren. Anoden har till uppgift att skydda mot korrosion för att ge beredaren
extra lång livslängd. I det fall man misstänker höga halter av klorider i
vattnet (> 10 mg/liter) bör man göra en inspektion av anoden efter 1-2
år. Anoden (av aluminium) som sitter på toppen av beredaren har
ursprungligen 20 mm diameter. Är den angripen, tex minskad diameter
till 5-8 mm eller är längden ca 10 cm bör den bytas ut och en ny inspek-
tion göras efter 2-3 år.
▶ Släpp på trycket i beredaren (yttermanteln först).
▶ Stäng av huvudmatningen för kallvatten.
▶ Öppna avtappningskranen vid ett tappställe.
▶ Skruva ur anoden som sitter i toppen av beredaren, kontrollera och låt
byta vid behov.
Vid trånga utrymmen (låg takhöjd) finns kedjeanod som alternativ.
Beställ anod hos din lokala installatör och ange modell på tanken.
Tekniska data
VARNING: Varmvattenberedaren kan spricka om fyll-
ningen görs i fel ordning.
▶ Fyll och trycksätt varmvattenberedaren innan värme-
systemet fylls.
Glöm ej att avlufta efter påfyllning av yttermantel och
drifttagning av systemet.
6720646738-03.1I
396
300
100
100
50
45˚
198
227
6720646738-04.1I
471
300
100
100
238,5
288
45˚
36˚
Modell Enhet 200 RS 300 RS
Volym varmvatten liter 185 286
Volym yttermantel liter 105 176
Varm/kallanslutning Cu 22 28
Anslutning sol mm 15
Solslinga kamflänsrör mm 22
Längd solslinga m 710
Yttermantel anslutning tum G25
Dykrör givare mm 9,5
Elpatronanslutning tum -2
Arbetstryck radiator bar 32,5
Arbetstryck varmvatten bar 10
Aluminium anod Ja
Mått (BxDxH) mm 600x600x152
0
695x695x170
0
Vikt kg 102 146
Tab. 3 Tekniska data
