Installationsuppgifter för tank utan solslinga
200-300 R/C, 200-300 R, 360 C – 6 720 801 192 (2017/07)
7

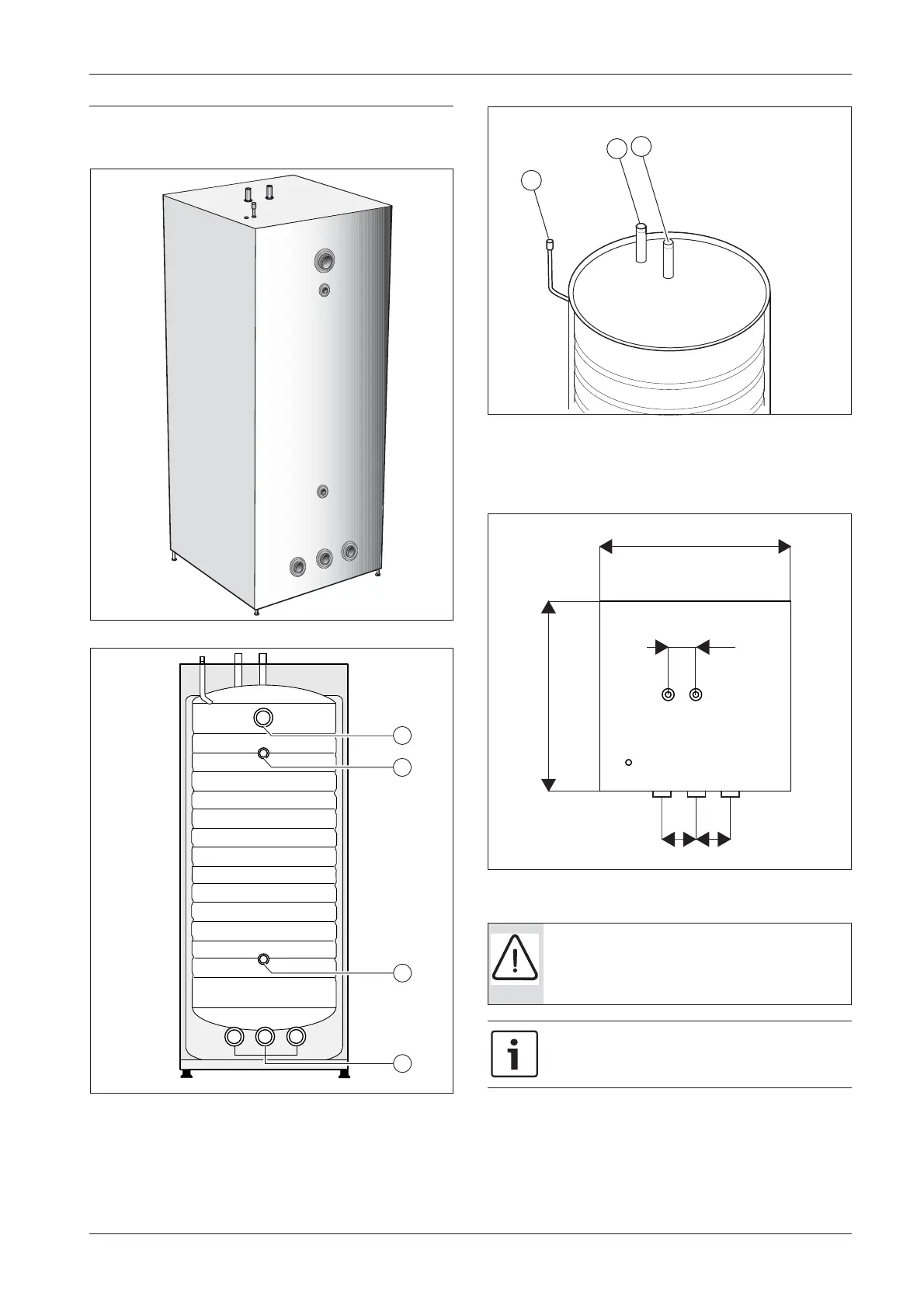

7 Installationsuppgifter för tank utan solslinga
Dubbelmantlad varmvattenberedare, koppar (C).
Bild 13 360 C
Bild 14 360 C
[1] Framledning från värmepump
[2] Dykrör/termometeranslutning
[3] Retur till värmepump
Bild 15 Takanslutningar
[1] Avluftning
[2] Varmvatten
[3] Kallvatten
Bild 16 Mått takanslutningar 360
Påfyllning av beredaren
6720646738-10.1I
6720646738-11.1I
2
3
2
1
VARNING: Varmvattenberedaren kan spricka om fyll-
ningen görs i fel ordning.
▶ Fyll och trycksätt varmvattenberedaren innan värme-
systemet fylls.
Glöm ej att avlufta efter påfyllning av yttermantel och
drifttagning av systemet.
2
1
6720646738-12.1I
3
6720646738-13.1I
695
100
125 125
695
