Bosch 3 611 B64 000 User Manual

177
81
1,8 - 2,4 Nm
3 611 B64 000 - D02 (2009-01)
Robert Bosch GmbH
.
PowerTool Devision
.
PT/ASA3
.
70745 Leinfelden-Echterdingen
0,5 - 0,8 Nm

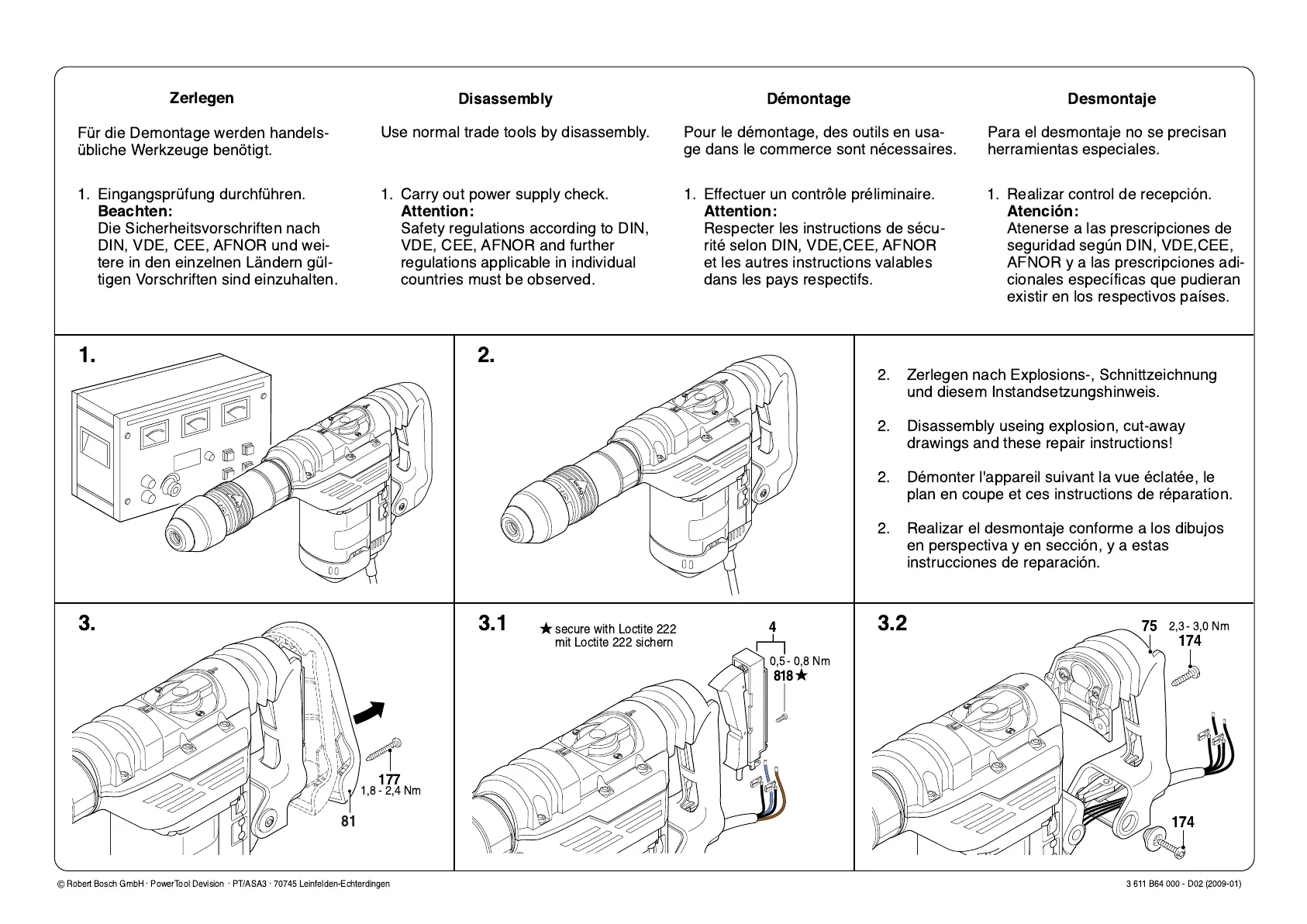

Dmontage
Desmontaje
Zerlegen
Disassembly
1. Effectuer un contrle prliminaire.
Attention:
Respecter les instructions de scu-
rit selon DIN, VDE,CEE, AFNOR
et les autres instructions valables
dans les pays respectifs.
1. Realizar control de recepcin.
Atencin:
Atenerse a las prescripciones de
seguridad segn DIN, VDE,CEE,
AFNOR y a las prescripciones adi-
cionales especficas que pudieran
existir en los respectivos pases.
1. Eingangsprfung durchfhren.
Beachten:
Die Sicherheitsvorschriften nach
DIN, VDE, CEE, AFNOR und wei-
tere in den einzelnen Lndern gl-
tigen Vorschriften sind einzuhalten.
Fr die Demontage werden handels-
bliche Werkzeuge bentigt.
2. Zerlegen nach Explosions-, Schnittzeichnung
und diesem Instandsetzungshinweis.
1. Carry out power supply check.
Attention:
Safety regulations according to DIN,
VDE, CEE, AFNOR and further
regulations applicable in individual
countries must be observed.
Use normal trade tools by disassembly.
Pour le dmontage, des outils en usa-
ge dans le commerce sont ncessaires.
Para el desmontaje no se precisan
herramientas especiales.
2. Disassembly useing explosion, cut-away
drawings and these repair instructions!
2. Dmonter l'appareil suivant la vue clate, le
plan en coupe et ces instructions de rparation.
2. Realizar el desmontaje conforme a los dibujos
en perspectiva y en seccin, y a estas
instrucciones de reparacin.
3. 3.1 3.2
1. 2.
4
818
secure with Loctite 222
mit Loctite 222 sichern
75
174
174
2,3 - 3,0 Nm
