1 Informacje ogólne
Nazwa produktu: Wciągnik wielokrążkowy
Typ produktu: Urządzenie utrzymujące
ładunek
Numer produktu: 3448
Masa: 24,3 kg
Maksymalne
obciążenie:
500 kg (patrz tabela
„Przypadki obciążenia”)
Współczynnik testu
statycznego:
3,0
Przeznaczenie:
Wciągnik wielokrążkowy służy do podnoszenia
silnika i skrzyni biegów w połączeniu z dźwignicą
warsztatową VAS 6100.
Warunki użytkowania:
Tylko dla wykwalifikowanych pracowników
warsztatu.
Urządzenie utrzymujące ładunek należy
wykorzystywać wyłącznie do prac zatwierdzonych
przez grupę Volkswagen.
Nie używać przy obciążeniu przekraczającym
wartości podane w tabeli „Przypadki obciążenia”.
Wciągnika wielokrążkowego 3448 można używać
tylko w połączeniu z odpowiednią dźwignicą
warsztatową (np. VAS 6100) i wyłącznie z
akcesoriami zatwierdzonymi przez grupę
Volkswagen.
Nie podtrzymywać ani nie podnosić osób ani
zwierząt.
Nie podtrzymywać ani nie podnosić innych
przedmiotów niż te wyszczególnione w instrukcjach
warsztatowych marek grupy Volkswagen.
Nie należy stawać pod zawieszonymi ładunkami.
Należy używać wyłącznie na równym, poziomym i
wytrzymałym podłożu.
Należy używać wyłącznie z zatwierdzonymi
akcesoriami (patrz instrukcje warsztatowe marek
grupy Volkswagen).
Nie należy pracować pod zawieszonymi ładunkami.

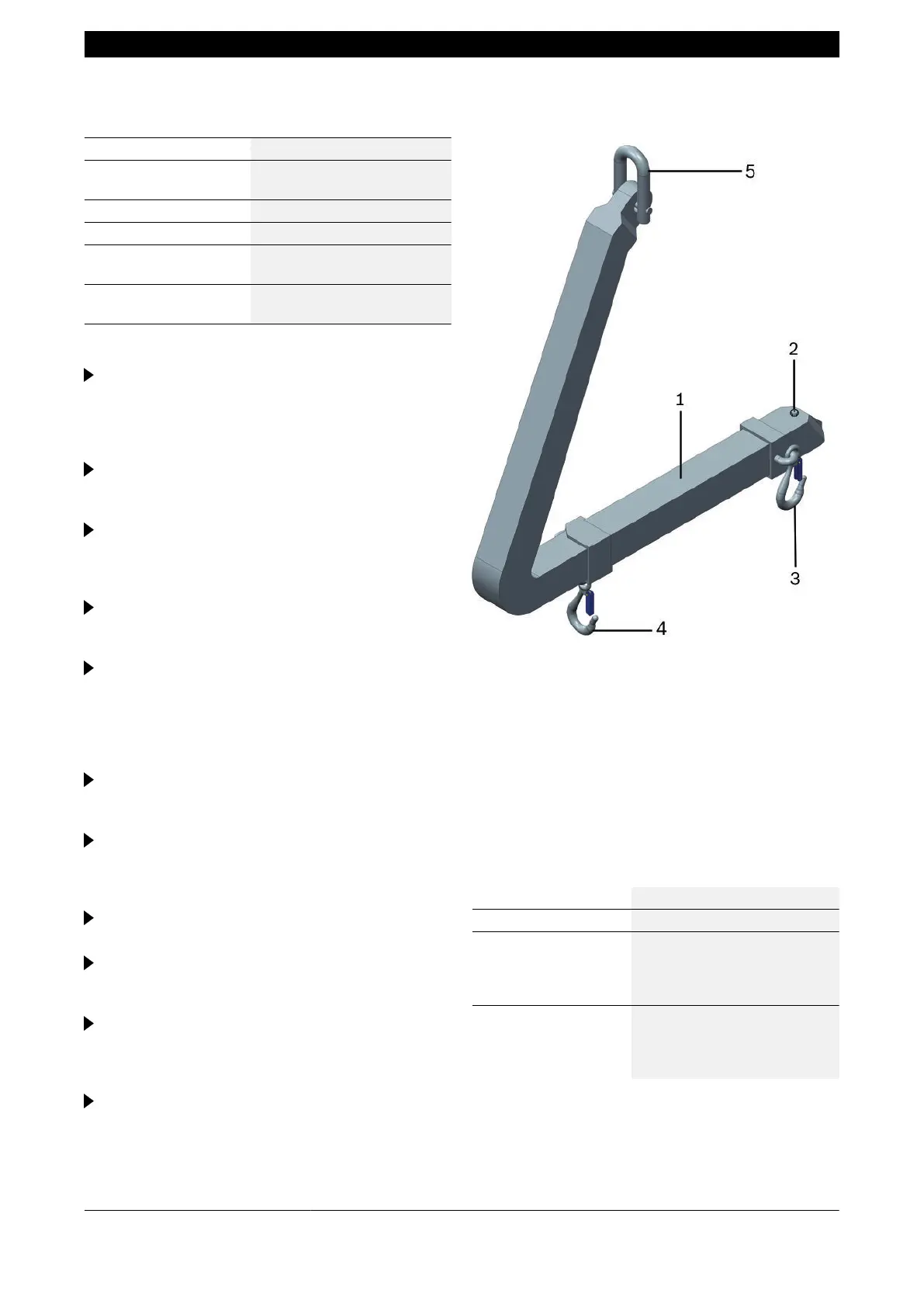

Rysunek 1: Wciągnik wielokrążkowy 3448
1 Wspornik montażowy
2 Śruba z gniazdem sześciokątnym M8 x 16 – 8.8,
galwanizowana
3 Wspornik z hakiem odbiorczym ładunku w pozycji
poprzecznej
4 Wspornik z hakiem odbiorczym ładunku w pozycji wzdłużnej
5 Łączniki
Przypadki obciążenia
Zastosowanie: Maksymalne obciążenie:
Wspornik montażowy 500 kg
Wspornik z hakiem
odbiorczym ładunku w
pozycji poprzecznej
(pozycja 3)
150 kg / na sztukę
Wspornik z hakiem
odbiorczym ładunku w
pozycji wzdłużnej
(pozycja 4)
268 kg / na sztukę
pl | 132 | 3448
2018-06-18 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Niemcy
