1 Všeobecné informace
Název výrobku: Zdvihací zařízení
Typ výrobku: Upínací přípravek břemene
Číslo výrobku: 3448
Hmotnost: 24,3 kg
Max. zátěžová kapacita: 500 kg (viz tabulka
„Zatížení“)
Koeficient statické
zkoušky:
3,0
Zamýšlené použití:
Zdvihací zařízení slouží pro zvedání motorových a
převodových jednotek ve spojení s vhodným
dílenským jeřábem VAS 6100.
Podmínky použití:
Pouze pro kvalifikované dílenské pracovníky.
Upínací přípravek břemene používejte pouze pro
práci schválenou společností Volkswagen Group.
Používejte pouze pro břemena podle tabulky
„Zatížení“.
Zdvihací zařízení 3448 smí být používáno pouze ve
spojení s vhodným dílenským jeřábem (např. VAS
6100) a pouze s příslušenstvím schváleným
společností Volkswagen Group.
Nepřidržujte nebo nezvedejte osoby ani zvířata.
Nepřidržujte nebo nezvedejte jiné předměty, než
které jsou popsány v dílenských příručkách značek
společností Volkswagen Group.
Nezůstávejte pod zavěšenými břemeny.
Používejte pouze na rovném, horizontálním a
dostatečně únosném povrchu.
Používejte pouze ve spojení se schváleným
příslušenstvím (viz dílenské příručky značek
společností Volkswagen Group).
Nepracujte na zavěšených břemenech.

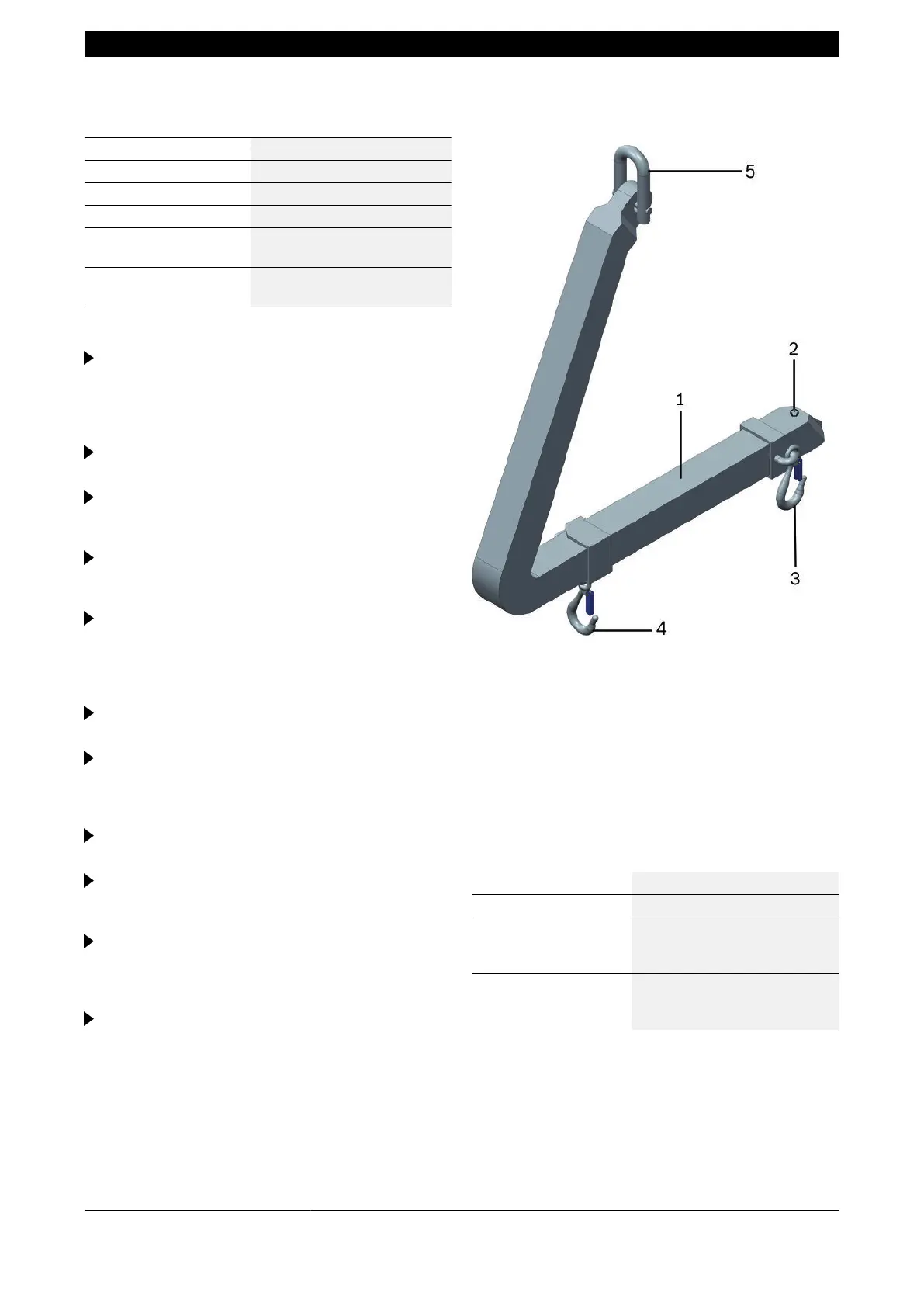

Obrázek 1: Zdvihací zařízení 3448
1 Základová opěra
2 Vnitřní šroub se šestihrannou hlavou M8 x 16 - 8.8,
pozinkovaný
3 Upínací díl s příčným závěsným hákem
4 Upínací díl s podélným závěsným hákem
5 Závěsný třmen
Zátěžové kapacity
Použití: Maximální zátěžová kapacita:
Základová opěra 500 kg
Upínací díl s příčným
závěsným hákem (poz.
3)
150 kg/kus
Upínací díl s podélným
závěsným hákem (poz.
4)
268 kg/ks
cs | 27 | 3448
2018-06-18 Bosch Automotive Service Solutions GmbH
Am Dörrenhof 1
85131 Pollenfeld-Preith
Německo
