79.
Débranchez la fiche de la prise de
courant avant d’effectuer tout assem-
blage, réglage ou réparation pour éviter d’éventuelles blessures.
1. La scie à onglet composée, à glissière, est pourvue d’une
cheville de blocage qui sert à bloquer la scie à onglet en
position inférieure. Pour relâcher, poussez légèrement la
poignée vers le bas et tirez la cheville de blocage jusqu’à sa
position de déploiement maximum et tournez de 90°.
REMARQUE : Si la cheville de blocage est coincée et ne se tire
pas vers l’extérieur lorsque la poignée est poussée légèrement
vers le bas, il vous sera peut-être nécessaire d’ajuster légère-
ment la vis de la butée de profondeur (voir Réglage de la butée
de profondeur, page 84) de manière à pouvoir pousser la poig-
née vers le bas et tirer la cheville de blocage vers l’extérieur.

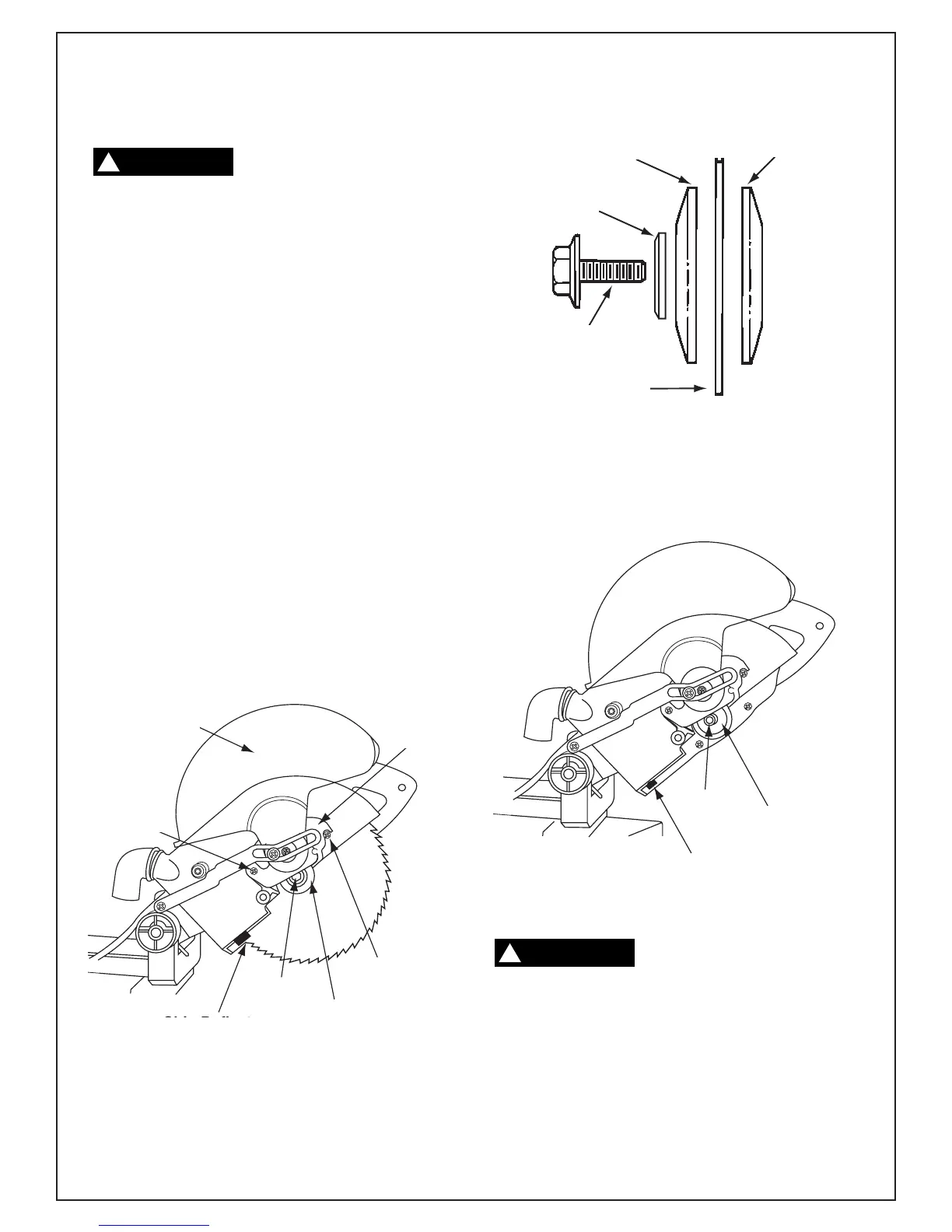

2. Desserrez la vis arrière de la plaque de recouvrement à l’aide
d’un tournevis à empreinte cruciforme (Figure 1).
3. Tournez le protecteur inférieur à la main. Retirez la vis avant
de la plaque de recouvrement à l’aide d’un tournevis à
empreinte cruciforme (Figure 1).
4. Tournez la plaque de recouvrement en sens anti-horaire de
manière à exposer le boulon de lame (Figure 1).
5. Appuyez sur le blocage de l’arbre et tenez celui-ci. Utilisez la clé
à lame pour déposer le boulon de lame en tournant la clé en sens
horaire. REMARQUE : Le boulon de lame présente un filet
gauche.
6. Retirez le boulon de lame, la rondelle de l’arbre, la rondelle
extérieure et la lame. Il n’est pas nécessaire de retirer la
rondelle intérieure (Figure 2).
7. Pour poser la lame de 10 po, insérez la lame entre les déflecteurs
de copeaux et sur la tige de l’arbre (Figure 3). REMARQUE :
Assurez-vous que la flèche de rotation de la lame correspond à
la flèche de rotation en sens horaire sur le protecteur inférieur.
Pour éviter d’éventuelles blessures, n’u-
tilisez pas de lame de plus ou de moins
que 10 po de diamètre et arbre de 5/8 po.
8. Remettez la rondelle extérieure en place dans le bon sens,
insérez la rondelle de l’arbre, et serrez le boulon de lame à la
main. Appuyez sur le blocage de l’arbre et serrez le boulon de
lame fermement, à l’aide d’une clé à lame, sans serrer
excessivement.
9. Tournez la plaque de recouvrement en sens horaire à sa
position d’origine. Posez la vis de la plaque de recouvrement
et serrez.
Assemblage
Pose et dépose de la lame
