Montage portatif à l’aide de serre-joints
— Si besoin est, cramponnez la scie à onglet composée à
glissière à un établi ou à une table.
— Placez au moins deux (2) serre-joints en C sur les surfaces de
cramponnage et fixez solidement (Figure 16).
Installation
0
5
10
1
5
2
0
25
3
0
35
4
0
4
5
50
5
0
4
5
4
0
3
5
30
BOSCH
Clamping Areas
Clamping Area

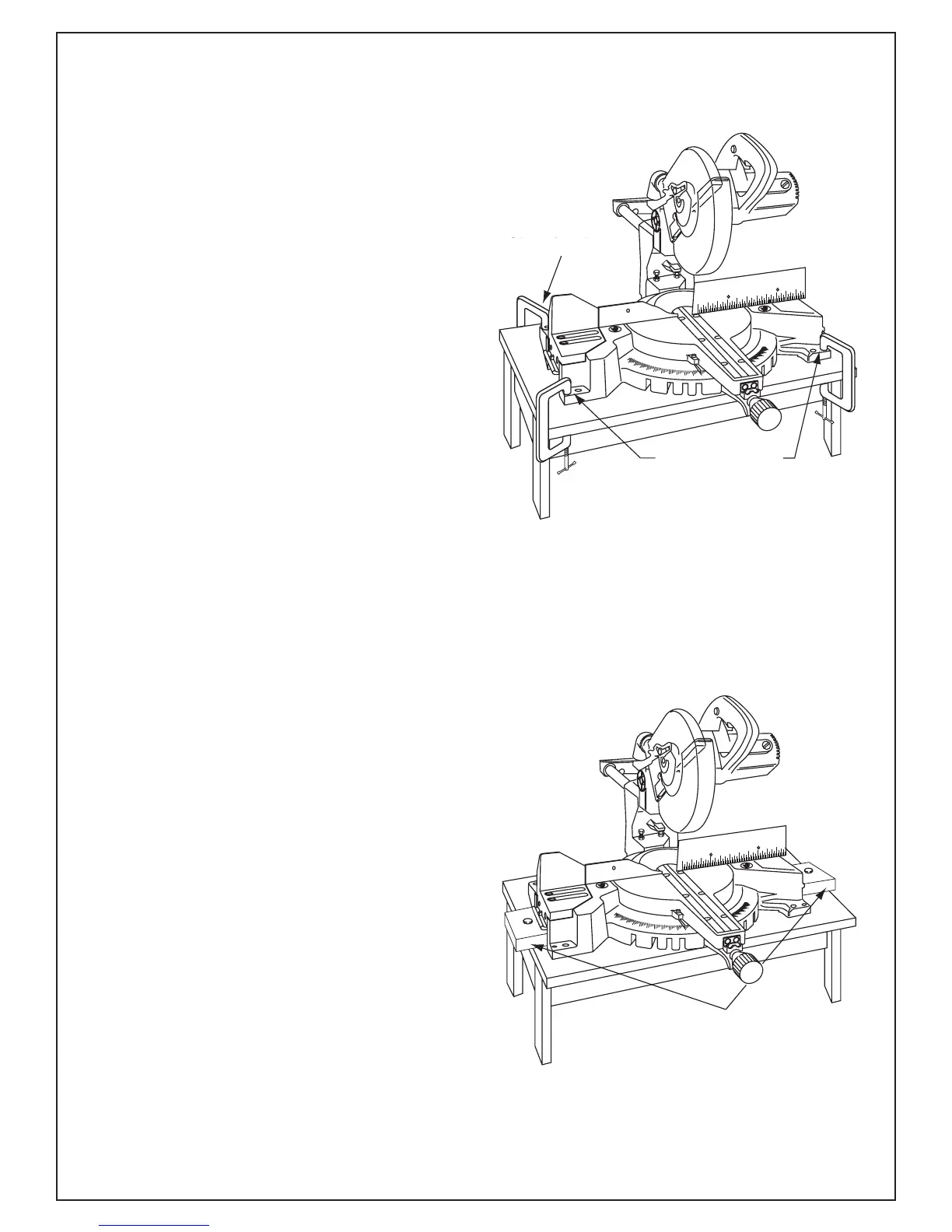

Figure 16. Montage portatif à l’aide de serre-joints
Montage portatif à l’aide de 2x4
— Pour éviter toute torsion de la scie, la scie peut être placée sur
deux (2) 2x4 montés sur un établi.
— Les ouvertures des poignées de transport moulées présentent
des nervures à l’intérieur de dimensions identiques à celles
d’un 2x4. Centrez les ouvertures de la scie à onglet par-dessus
les 2x4 cramponnés ou cloués sur un établi pour plus de
stabilité (Figure 17).
REMARQUE : La planche ne glisse pas entièrement à travers l’ou-
verture. La scie doit être placée par-dessus deux (2) planches, une
de chaque côté.
0
5
1
0
1
5
20
2
5
3
0
3
5
4
0
4
5
5
0
5
0
4
5
4
0
3
5
3
0
BOSCH
2x4 Nailed to Workbench
Figure 17. Montage portatif à l’aide de 2x4
2x4 cloué à l’établi
Surface de
cramponnage
Surfaces de
cramponnage
