Advertencia!
Los detectores de calor FAH-440 no son dispositivos de seguridad.
3 Montaje
3.1 Montaje del Detector
1
2
3
3
3
3
1
1
1
4

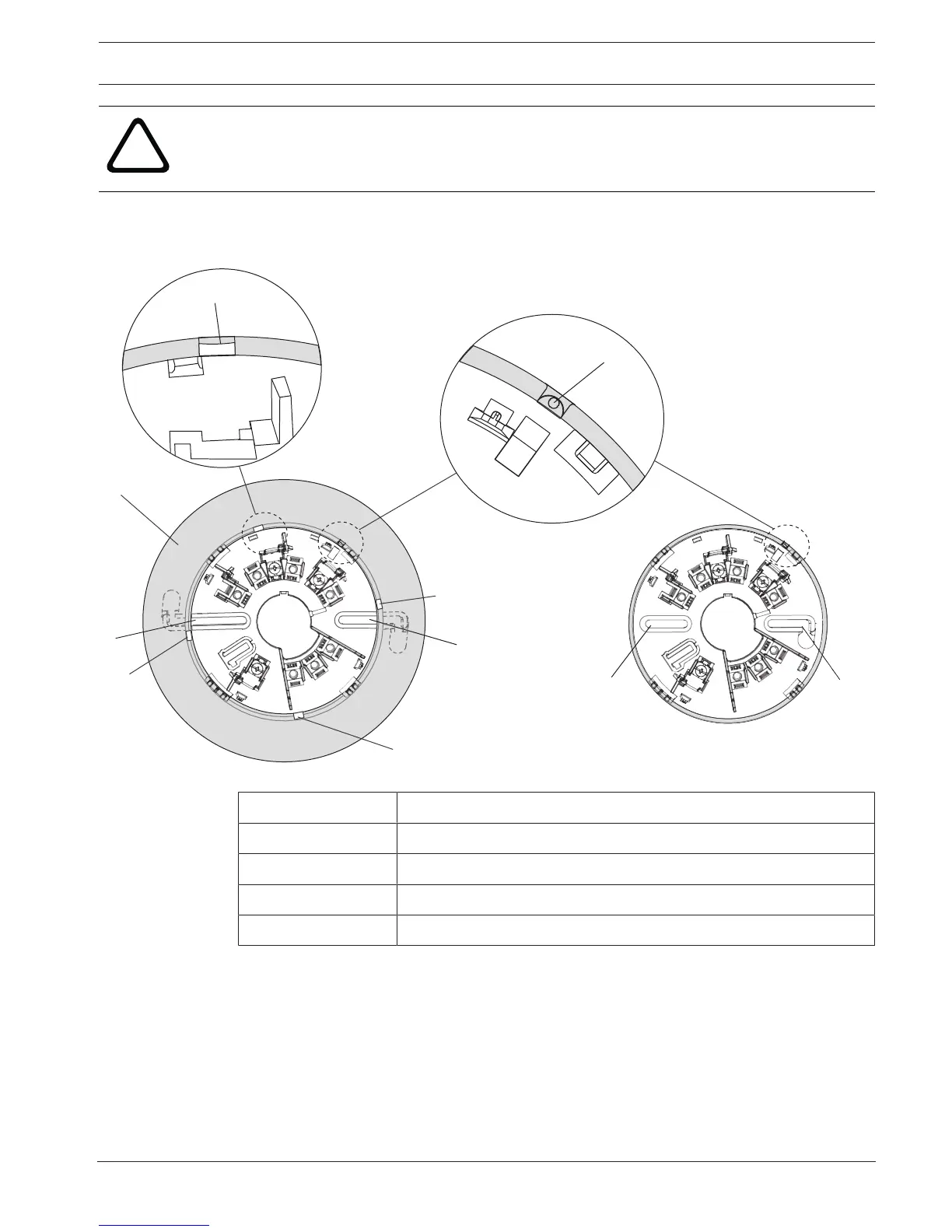

Figura3.1: Bases de montaje de 6y4pulgadas
Posición Descripción
1 Orificios de montaje
2 Carcasa de base
3 Lengüetas de liberación
4 Ranura semicircular
1. Monte la base a través de los dos orificios de montaje rectangulares (posición 1).
Si monta el detector con una base de 6pulgadas, en primer lugar retire la carcasa (2) de
la base de montaje. Para ello, utilice un destornillador y libere las 4 pestañas (3).
2. Fije la base a la superficie de montaje. No la fije en exceso. Si utiliza una base de
6pulgadas, coloque la carcasa sobre la base de montaje.
3. Gírela en el sentido de las agujas del reloj hasta que el cabezal del detector se ajuste en
su sitio y se alinee con la ranura semicircular (4).
